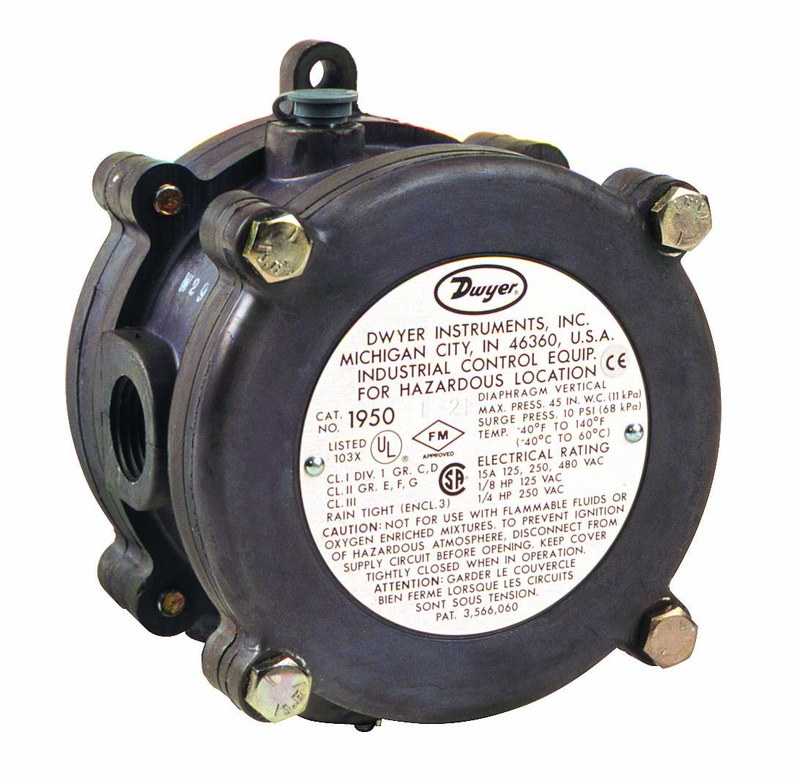

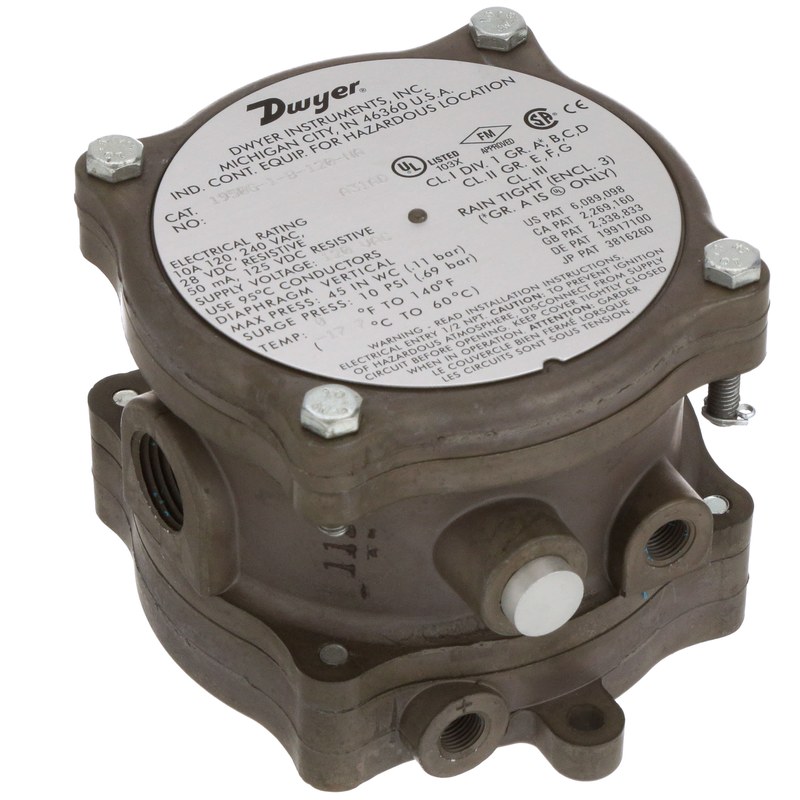

Реле перепада давления Dwyer 1950 для вентиляции и промышленной автоматики

Dwyer 1950 — серия реле дифференциального давления для контроля перепада давления воздуха и совместимых неагрессивных газов в вентиляционных, газовых и технологических системах. Устройства фиксируют достижение заданного порога и коммутируют внешнюю электрическую цепь. Реле не предназначено для непрерывного измерения с аналоговым выходом: его функция заключается в переключении контактов при достижении установленного значения.

Ключевые технические характеристики

Основные характеристики серии:

• контролируемая величина — дифференциальное давление воздуха или совместимых газов,
• диапазон срабатывания определяется конкретным исполнением,
• чувствительный элемент — мембранного типа,
• выходной элемент — однополюсный перекидной контакт SPDT,
• уставка регулируется механически в пределах рабочего диапазона,
• коммутация выполняется без формирования аналогового сигнала,
• подключение среды осуществляется через порты высокого и низкого давления,
• рабочее положение учитывается при настройке и проверке уставки,
• корпус рассчитан на монтаж и защиту внутренних компонентов,
• температурные и электрические пределы зависят от модификации.

Конструктивное исполнение

В корпусе размещены мембранный узел, пружинный механизм настройки и микропереключатель. Мембрана воспринимает разность давлений на входах High и Low. Усилие передается на переключающий механизм, а регулируемая пружина задает сопротивление перемещению и определяет порог срабатывания. Такая схема не требует внешнего питания для функции контроля давления: питание относится только к коммутируемой цепи. Механическая регулировка позволяет задавать уставку без программирования и цифрового интерфейса. Корпус серии 1950 рассчитан на эксплуатацию в промышленной среде; отдельные исполнения применяются там, где предъявляются повышенные требования к защите электрических компонентов. Исполнение корпуса, присоединений и допустимые условия эксплуатации должны соответствовать проекту объекта.

Подключение и настройка

Линии давления соединяют с портами так, чтобы более высокое давление поступало на вход High, а более низкое — на Low. Ошибка подключения нарушает направление воздействия на мембрану и может исключить корректное срабатывание. Импульсные трубки должны быть герметичными, без перегибов, сужений и участков, где способен накапливаться конденсат. Электрическое подключение выполняют к общему, нормально открытому и нормально закрытому контактам микропереключателя. Пара контактов выбирается по логике автоматики. Уставку проверяют после монтажа с использованием контрольного перепада: давление плавно повышают до переключения, фиксируют точку срабатывания, затем снижают и определяют уровень возврата. Это позволяет проверить фактическую настройку и гистерезис установленного реле.

Требования к монтажу

Стабильность работы зависит от качества отбора давления и прокладки соединительных линий. Основные требования:

• точки отбора должны соответствовать контролируемому участку и минимизировать влияние локальной турбулентности,
• соединительные трубки прокладывают без резких перегибов и лишней длины,
• в линиях не допускаются утечки, уменьшающие фактический перепад на мембране,
• при возможности образования конденсата исключают его поступление в прибор,
• корпус закрепляют жестко, без вибрационных деформаций,
• электрическая нагрузка должна оставаться в пределах коммутационной способности контактов,
• после монтажа выполняют проверку фактического срабатывания.

Области применения

Dwyer 1950 используется в дискретных системах, где перепад давления служит признаком состояния оборудования. Типовые задачи:

• контроль перепада на воздушных фильтрах,
• подтверждение работы приточных и вытяжных вентиляторов,
• контроль разрежения в воздуховодах и технологических каналах,
• сигнализация загрязнения фильтрующих элементов,
• контроль состояния воздушных секций и теплообменных узлов,
• формирование блокировок в вентиляционных и газовых установках,
• передача дискретного сигнала в шкаф автоматики или систему диспетчеризации.

Таким образом, Dwyer 1950 — промышленное реле дифференциального давления для дискретного контроля воздушных и газовых систем. Мембранный принцип действия, регулируемая уставка и перекидной контакт позволяют применять устройство в цепях сигнализации, блокировки и контроля состояния оборудования без отдельного преобразователя давления. Надежность работы определяется правильным выбором диапазона, подключением импульсных линий, соблюдением электрических ограничений и проверкой уставки после монтажа. Компания «Олниса» осуществляет поставку Dwyer 1950 и другого промышленного оборудования для предприятий различных отраслей.
