Калибратор давления Fluke 719 300G — надежное решение для промышленной диагностики

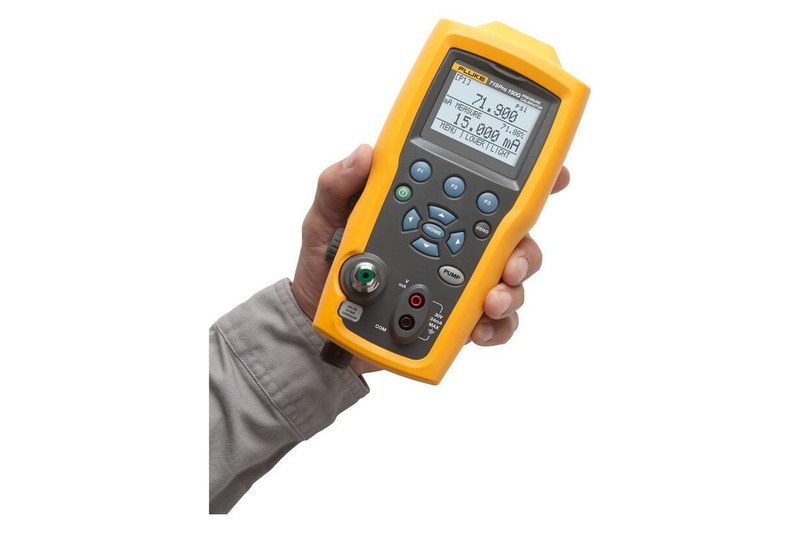

Fluke 719Pro-300G — переносной калибратор давления со встроенным электрическим насосом для проверки преобразователей, манометров, реле и токовых контуров. Исполнение 300G работает с избыточным давлением относительно атмосферы в диапазоне от разрежения до 20 бар. Прибор создает и измеряет давление, контролируя электрический сигнал без отдельного ручного насоса. Это уменьшает число соединений и обеспечивает воздействие при наладке и диагностике. Внутренний сенсор воспринимает давление на пневматическом входе, а электроника выводит результат в выбранной единице. Насос создает разрежение или положительное давление; точная регулировка доводит нагрузку до заданного значения. Электрический тракт измеряет ток либо постоянное напряжение. Дисплей позволяет сопоставлять эталонное давление с выходом проверяемого устройства при прямом и обратном ходе диапазона.
Ключевые характеристики
Основные параметры представлены ниже:
- диапазон внутреннего датчика от -0,8 до 20 бар, или приблизительно от -12 до 300 psi,
- измерение избыточного давления с атмосферой в качестве опорного уровня,
- создание нагрузки электрическим насосом до верхней границы исполнения,
- базовая точность внутреннего канала до 0,025 % полной шкалы при нормированных условиях,
- измерение постоянного тока стандартной петли 4–20 мА,
- измерение постоянного напряжения для контроля выходных цепей,
- питание токовой петли напряжением 24 В при проверке двухпроводного передатчика,
- проверка реле с фиксацией изменения состояния контакта,
- подключение совместимых внешних модулей давления,
- представление результата в psi, бар, кПа, МПа и других единицах.
Принцип выполнения калибровки

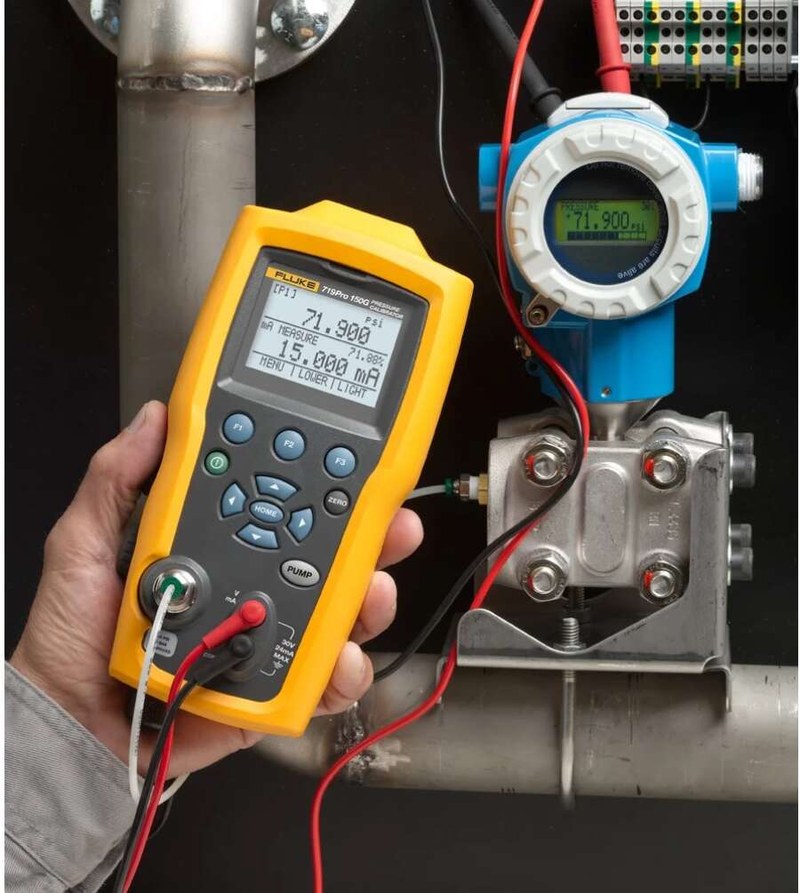

Рабочий цикл состоит из последовательного воспроизведения точек диапазона. Объект соединяют с калибратором герметичной линией, выбирают единицу, обнуляют канал и задают предел насоса. Созданное давление доводят точной регулировкой, затем сравнивают с током, напряжением либо индикацией объекта. Гистерезис определяют при повышении и снижении нагрузки. Операции выполняются в следующем порядке:
- проверка шланга, уплотнений и допустимого давления компонентов,
- сброс остаточной нагрузки и подтверждение нулевого показания датчика,
- выбор измерения сигнала или питания токовой петли,
- задание ограничения насоса ниже предела подключенного устройства,
- формирование контрольных значений без резких скачков,
- регистрация давления и соответствующего выходного сигнала,
- плавное снижение нагрузки, контроль обратного хода и разъединение схемы.
Конструктивные особенности
Корпус объединяет пневматический узел, электронику, клавиатуру и экран. Электропривод исключает ручное нагнетание. Программируемое ограничение снижает риск перегрузки объекта, если порог задан до запуска. Точная подстройка компенсирует изменение объема и деформацию шланга после остановки насоса. Сервисные элементы позволяют удалять загрязнения из тракта, но подключение выполняют только к чистой совместимой среде. Конструкция включает следующие функциональные элементы:
- электрический насос для вакуумирования и нагнетания,
- внутренний эталонный сенсор исполнения 300G,
- клапан управляемого сброса давления,
- механизм точной установки рабочей точки,
- раздельные гнезда электрического тракта,
- пневматический вход и интерфейс внешнего модуля,
- экран для одновременного вывода параметров,
- клавиши выбора режима, единиц и обнуления,
- отсек сменных элементов питания.
Практические преимущества
Эксплуатационные свойства калибратора выражаются в следующем:
- единая схема без отдельного источника давления,
- уменьшение количества шлангов и вспомогательных приборов,
- точная установка контрольного значения после работы насоса,
- одновременное наблюдение давления и электрического отклика,
- ограничение нагрузки для защиты объекта испытаний,
- выполнение прямого и обратного прохода диапазона,
- проверка автономного передатчика с питанием петли,
- контроль манометров, преобразователей и реле одним прибором.
Таким образом, Fluke 719Pro-300G объединяет формирование давления до 20 бар, измерение токовой петли и контроль реле. Прибор применим для многоточечной проверки полевого оборудования. Достоверность результата определяется герметичностью схемы, соблюдением пределов и температурной стабилизацией. Компания «Олниса» выступает как поставщик промышленного оборудования и осуществляет поставку калибраторов Fluke 719Pro-300G для профессионального применения.
