Кабельный анализатор Fluke MicroScanner Pro для монтажа и обслуживания сетей
Fluke MicroScanner Pro представляет собой портативный верификатор медных кабельных линий для монтажников и инженеров эксплуатации. Прибор объединяет контроль схемы соединений, измерение длины, локализацию повреждений и формирование тонального сигнала. С его помощью проверяют кабель после прокладки, выявляют дефектный участок и идентифицируют трассу. MicroScanner Pro оценивает физическую целостность соединения, но не заменяет сертификационный анализатор частотных параметров.
Функции устройства
Устройство применяется с витой парой и коаксиальным кабелем в локальных сетях, телефонной инфраструктуре и слаботочных комплексах. Измерительный цикл выявляет ошибки, возникающие при оконцевании, прокладке или эксплуатации линии. Результат на экране позволяет отделить кабельную неисправность от отказа активного оборудования. Ключевые возможности прибора включают:
- проверку целостности отдельных жил и пар,
- обнаружение обрывов и коротких замыканий,
- контроль последовательности проводников в разъемах,
- измерение длины кабельного сегмента,
- оценку расстояния до электрической неоднородности,
- диагностику витой пары и коаксиальных линий,
- подачу тонального сигнала для поиска кабеля.
Принцип измерения длины
Определение длины и положения дефекта основано на временной рефлектометрии. MicroScanner Pro формирует электрический импульс, направляет его в линию и регистрирует отражение от конца кабеля или точки резкого изменения волнового сопротивления. Временной интервал между отправкой и возвратом сигнала пересчитывается в расстояние с учетом скорости распространения импульса в диэлектрике. Отражение может возникнуть на обрыве, коротком замыкании, некачественном соединителе или ином неоднородном участке. На достоверность результата влияют:
- коэффициент распространения сигнала в конкретном кабеле,
- однородность проводников и изоляции по длине,
- качество разъемов, муфт и переходников,
- наличие ответвлений и дополнительных шнуров,
- правильность подключения измерительного порта,
- электрическое состояние противоположного конца линии.
Показание расстояния служит ориентиром, а не геодезическим значением. Инженер сопоставляет данные с фактической трассой и результатами по отдельным парам. Различие измеренной длины проводников может указывать на обрыв, нестабильный контакт или неодинаковое оконцевание.
Контроль схемы соединений
При проверке витой пары прибор последовательно оценивает прохождение сигнала по контактам и отображает структуру распайки. Исправная линия сохраняет соответствие проводников на ближнем и удаленном концах. Перестановка, разрыв или электрическое объединение жил изменяют формируемую схему, поэтому пользователь получает сведения о характере ошибки, а не только общий признак отказа. Удаленный идентификатор замыкает измерительный контур на противоположной стороне и обеспечивает полноценный контроль оконцевания. В ходе теста определяются:
- правильное прямое соответствие контактов,
- обрыв одной или нескольких жил,
- короткое замыкание между проводниками,
- перестановка контактов на одном из концов,
- ошибочное распределение жил по парам,
- наличие удаленного модуля на линии,
- расстояние до конца кабеля или повреждения.
Конструкция и интерфейс

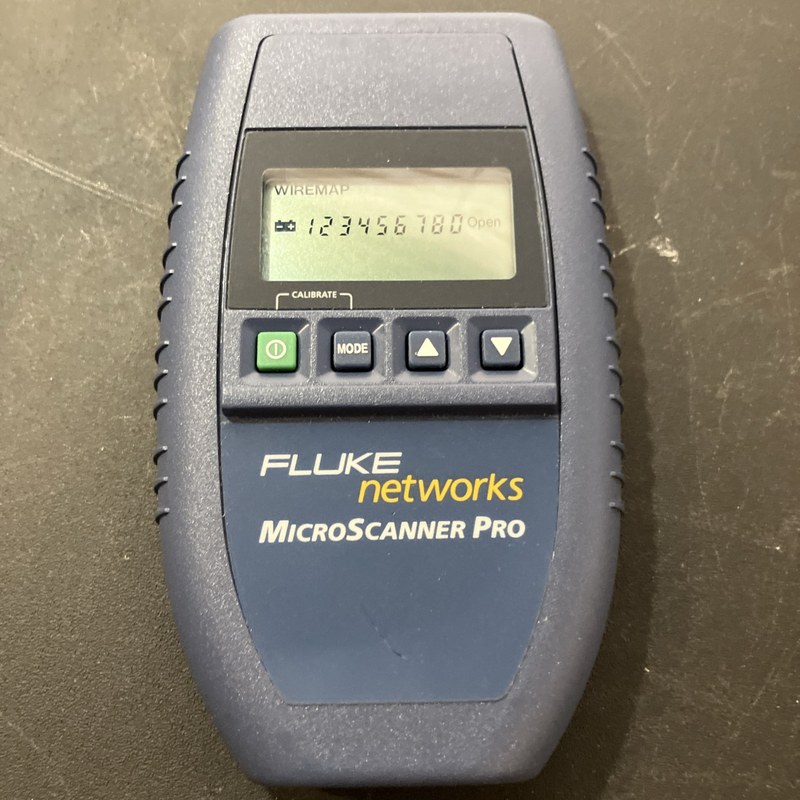

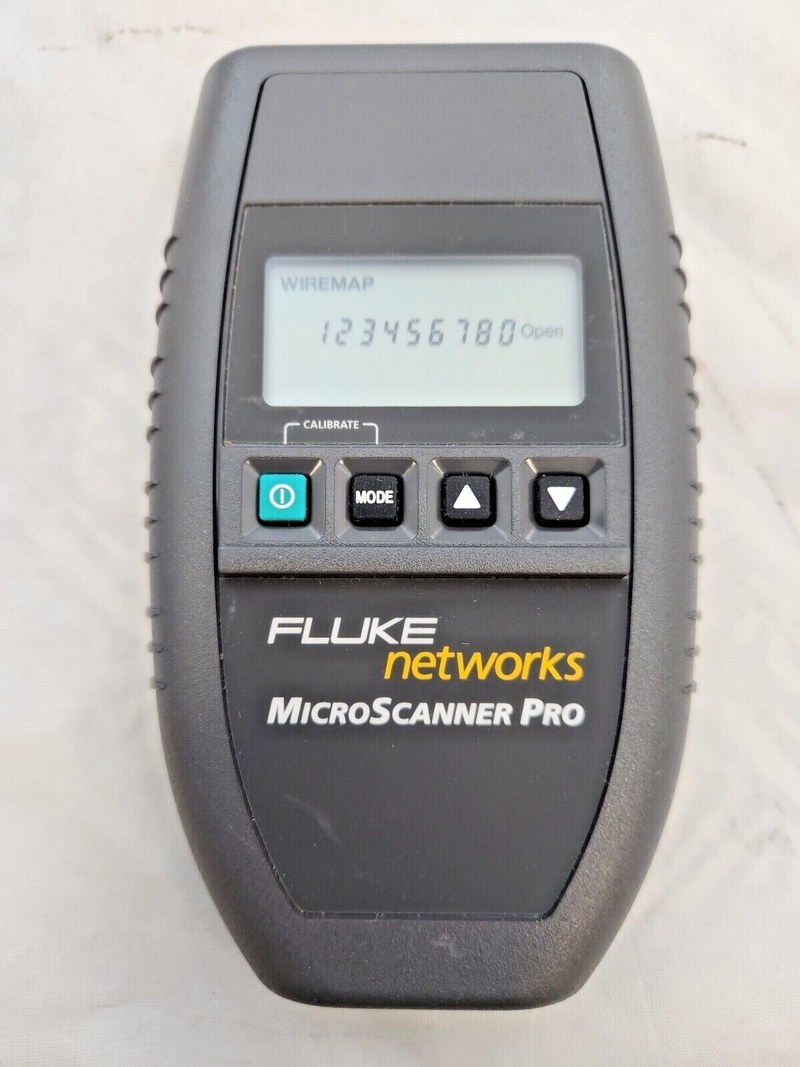

MicroScanner Pro выполнен в переносном корпусе для работы у коммутационных панелей, розеток и кабельных вводов. На лицевой стороне находятся жидкокристаллический экран и органы выбора режимов. Результаты представлены условной схемой и числовыми значениями, что ускоряет интерпретацию непосредственно на объекте. Витая пара подключается через модульный разъем; коаксиальная линия проверяется через предусмотренный интерфейс или адаптер соответствующего комплекта. Автономное питание обеспечивает работу вдали от стационарной сети. Основные конструктивные элементы:
- корпус ручного формата,
- экран для схемы соединений и результатов длины,
- клавиши управления измерительными режимами,
- порт подключения проверяемой линии,
- удаленный идентификатор для контроля окончания,
- цепь формирования поискового тона,
- сменный источник автономного питания.
Положительный результат MicroScanner Pro означает электрическую целостность и корректную распайку, но не гарантирует требуемую пропускную способность канала. При приемке категорийной структурированной кабельной системы дополнительно используют сертификационный анализатор частотных параметров. Верификатор предназначен прежде всего для монтажа, технического обслуживания и оперативного поиска неисправностей. Его данные позволяют решить, требуется ли переоконцевание, замена поврежденного фрагмента или дальнейшее углубленное измерение.
Таким образом, Fluke MicroScanner Pro выполняет базовую диагностику медных линий: отображает схему, измеряет длину, указывает расстояние до дефекта и генерирует сигнал для трассировки. Корректная эксплуатация требует отключения посторонних цепей, учета свойств кабеля и понимания границ верификации. Компания «Олниса» осуществляет поставку Fluke MicroScanner Pro и другого промышленного оборудования для предприятий и эксплуатационных организаций.
