Газовый клапан Dungs MB-DLE — безопасность, стабильность и удобство эксплуатации

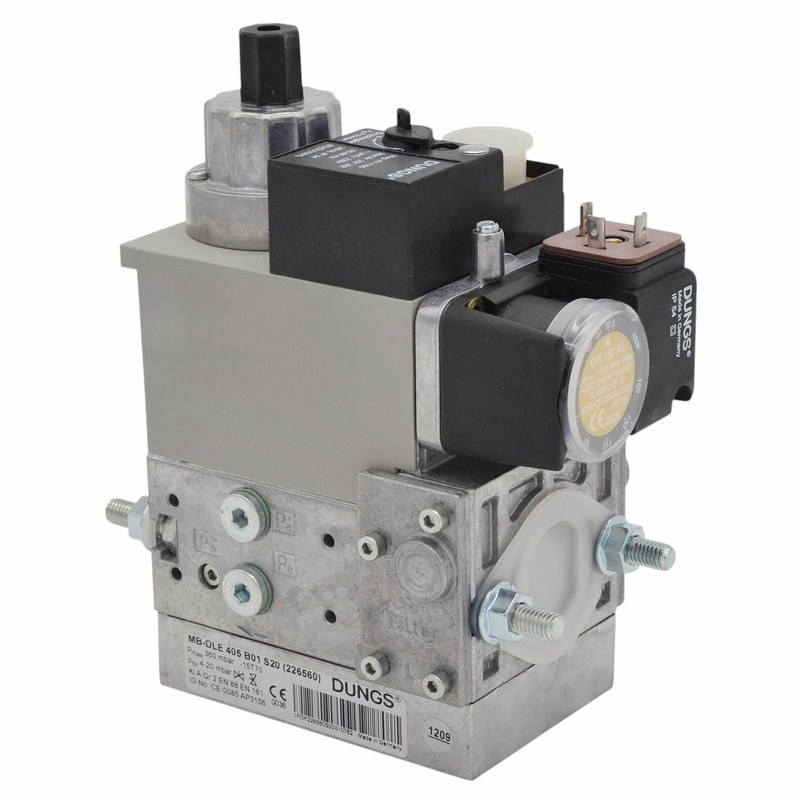

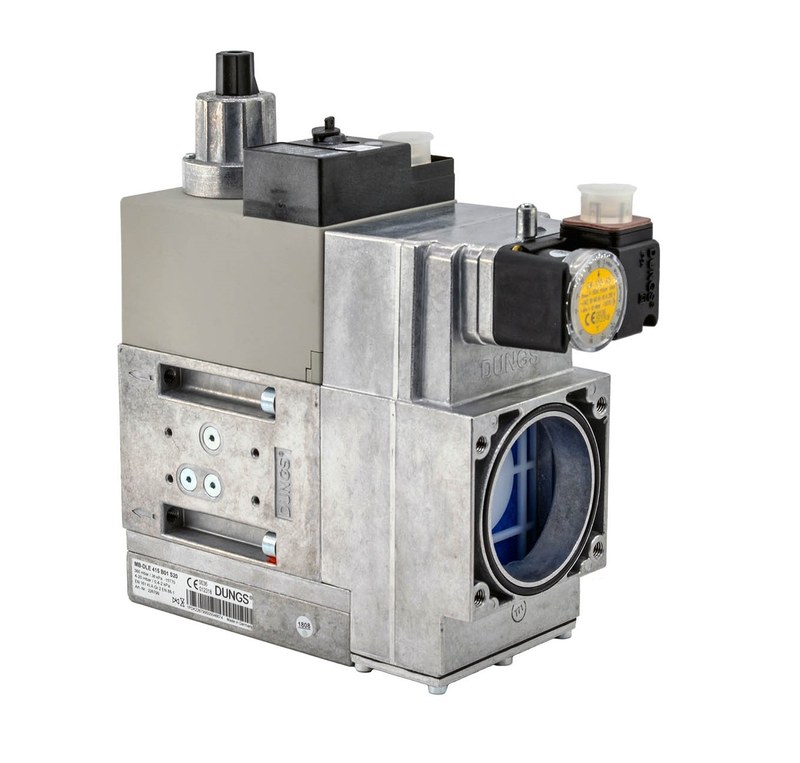

Клапан Dungs MB-DLE представляет собой газовый мультиблок для регулирования и безопасного перекрытия топлива перед горелкой. В общем корпусе объединены узлы, обычно устанавливаемые на газовой рампе раздельно. Компоновка сокращает число соединений и монтажную длину. Оборудование применяется там, где подача газа должна прекращаться при останове, аварии или исчезновении питания. Пределы давления, присоединительный размер и пропускная способность зависят от исполнения.

Состав и конструкция

Корпус образует общий проточный канал и посадочные поверхности компонентов. Входной фильтр защищает седла от окалины и частиц уплотнений. Далее расположен регулятор с задающей пружиной и мембранным приводом. Два электромагнитных органа перекрывают поток на последовательных седлах. Индекс DLE обозначает регулируемое замедленное открытие одного клапана, ограничивающее начальный приток газа при розжиге. К конструктивным особенностям относятся:

• единый металлический корпус с компактным расположением каналов,
• сменный фильтрующий элемент на входной стороне,
• мембранный регулятор со средствами настройки выходного давления,
• два нормально закрытых автоматических запорных клапана,
• электромагнитные приводы с возвратными пружинами,
• замедлитель открытия второго клапана,
• регулировка начального хода и продолжительности открытия,
• штуцеры для измерения давления и контроля герметичности.

Принцип работы

Без питания пружины прижимают тарелки обоих клапанов к седлам. После разрешения пуска автоматика подает напряжение на катушки: первый орган открывается быстро, второй совершает настроенный начальный ход и далее движется замедленно. Это ограничивает приток топлива при воспламенении. Газ проходит через фильтр и регулятор, мембрана которого изменяет сечение при отклонении выходного давления. Рабочий цикл реализуется в следующей последовательности:

• проверка защитных цепей и допустимого давления газа,
• подача напряжения после команды на запуск,
• быстрое открытие первого отсечного органа,
• начальный и замедленный ход второго клапана,
• стабилизация давления перед горелкой,
• закрытие обоих органов при останове или аварии.

Ключевые технические параметры

Характеристики MB-DLE зависят от типоразмера, присоединения, диапазона регулирования и электрического исполнения. Расчет ведут по расходу, располагаемому перепаду и плотности газа. Предельное входное давление, напряжение и частоту питания сверяют с маркировкой изделия: внешне сходные модификации могут различаться. При проектировании учитывают следующие параметры:

• максимально допустимое рабочее давление на входе,
• диапазон настройки давления после встроенного регулятора,
• пропускную способность при расчетном перепаде,
• условный проход и тип трубного присоединения,
• напряжение, частоту и мощность приводов,
• время открытия и быстрого закрытия,
• допустимую температуру среды,
• разрешенное монтажное положение,
• степень защиты электрических компонентов и совместимость с применяемым газом.

Функциональное значение

MB-DLE устанавливается в газовом тракте котла, теплогенератора, печи или технологической горелки. Узел задерживает механические включения, стабилизирует выходное давление и обеспечивает двухступенчатое отсечение. Встроенные компоненты имеют отдельные функции и предусмотренные конструкцией точки контроля. Конструкция уменьшает число потенциальных мест утечки и упрощает размещение арматуры в ограниченном пространстве горелочной установки. Основные функции устройства включают:

• фильтрацию потока перед чувствительными седлами и регулирующим механизмом,
• снижение входного давления до уровня, необходимого горелочному оборудованию,
• поддержание выходного давления при изменениях расхода,
• открытие тракта по команде автоматики,
• закрытие двух последовательных клапанов при снятии напряжения,
• контроль минимального давления и герметичности.

Мультиблок работает в цепи автомата горения и не формирует логику розжига. Питание катушек разрешается после вентиляции камеры, подтверждения воздушного тракта и выполнения блокировок. Реле минимального давления снимает разрешение при недостаточном входном давлении. Между клапанами может подключаться система контроля герметичности седел.

Монтаж и ввод в эксплуатацию

Перед монтажом трубопровод очищают от стружки, ржавчины и герметика. Корпус устанавливают без натяга, по стрелке потока и с разрешенной ориентацией приводов. После сборки проверяют наружную плотность, герметичность каждого клапана, выходное давление и отключение питания. Настройки выполняют при работающей горелке с контролем процесса горения. К обязательным операциям относятся:

• сверка маркировки с расчетным давлением и электропитанием,
• проверка чистоты линии и направления потока,
• контроль отсутствия нагрузки трубопровода на корпус,
• испытание соединений и обоих клапанов на герметичность,
• настройка выходного давления и начального расхода,
• установка времени замедленного открытия,
• проверка реле давления и защитного останова,
• регистрация пусковых измерений в документации.

Таким образом, Dungs MB-DLE объединяет фильтрацию, регулирование давления и двойное автоматическое отсечение газа. Замедленное открытие управляет подачей топлива при розжиге, а нормально закрытая схема обеспечивает безопасное состояние без питания. Надежность узла зависит от расчета пропускной способности, правильного монтажа и проверки герметичности. Компания «Олниса» осуществляет поставку клапанов Dungs MB-DLE и другого промышленного оборудования для газовых и теплотехнических установок.
