Процессор Eliwell — надежная основа автоматизации климатических систем

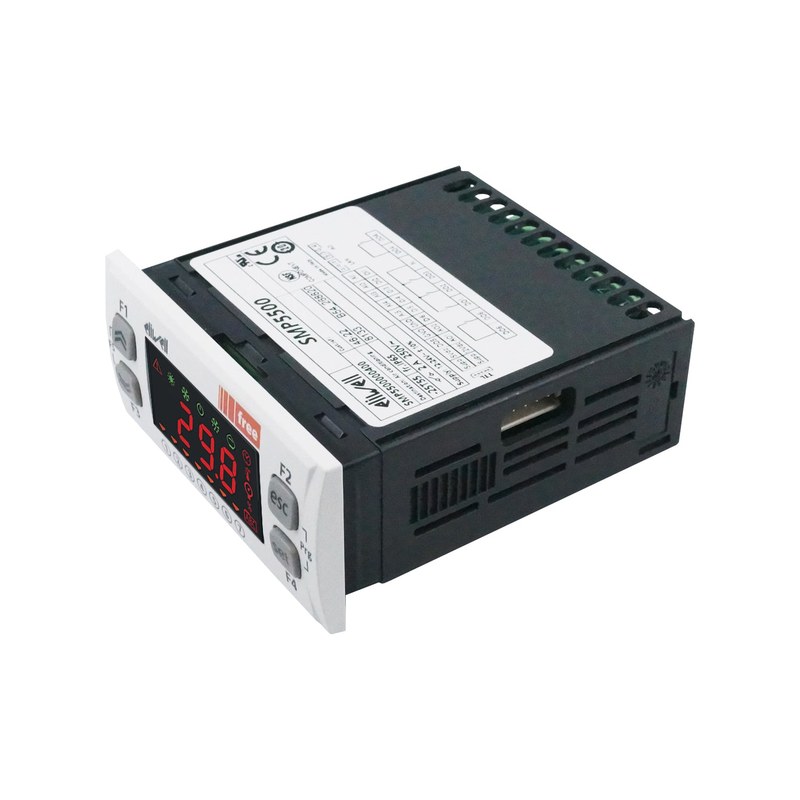

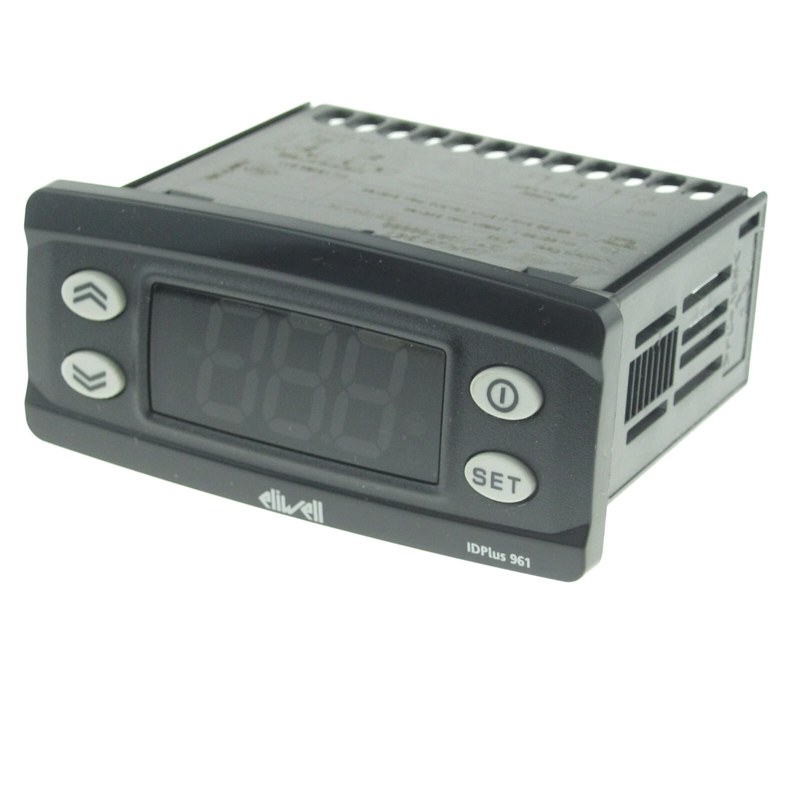

Процессор Eliwell — микропроцессорное средство управления для холодильной техники, климатических систем и технологической автоматики. Устройство работает самостоятельно либо входит в распределенный комплекс. Оно принимает сигналы датчиков и дискретных входов, сопоставляет значения с уставками, выполняет алгоритмы и формирует команды исполнительным цепям. Так координируются компрессоры, вентиляторы, нагреватели, клапаны, насосы и сигнализация.

Функциональные и технические характеристики

Каналы и функции зависят от серии и модификации. При проектировании учитывают число устройств, типы сигналов, нагрузочную способность выходов, питание, интерфейсы и условия эксплуатации. К ключевым характеристикам относятся:

• микропроцессорная обработка входных сигналов в реальном времени,
• поддержка температурных датчиков и, в отдельных исполнениях, унифицированных аналоговых сигналов,
• дискретные входы для контроля дверей, защит, разрешений и внешних команд,
• релейные, транзисторные либо аналоговые выходы в зависимости от аппаратной конфигурации,
• настраиваемые уставки, дифференциалы, задержки и временные интервалы,
• энергонезависимое хранение рабочих параметров,
• аварийная сигнализация при выходе величин за допустимые пределы,
• последовательный интерфейс для диспетчеризации и объединения узлов в сеть,
• исполнение для щитового, панельного либо внутреннего монтажа.

Электрические параметры исполнения сверяют с проектом шкафа. Питание должно соответствовать источнику, а нагрузка — допустимому току реле. Мощные потребители подключают через контакторы или твердотельные аппараты. Для аналоговых линий важны диапазон, точность, разрешение и помехоустойчивость.

Принцип обработки и управления

Рабочий цикл начинается с опроса входов. Значения проходят преобразование, проверку и фильтрацию, затем сравниваются с уставками. Регулятор определяет состояние выходов с учетом дифференциала, временных блокировок и приоритетов безопасности. Применяются двухпозиционные, пропорциональные или программно задаваемые алгоритмы. Команда выдается только при выполнении логических условий. Типовая последовательность включает:

• измерение контролируемой физической величины,
• преобразование сигнала в цифровое значение,
• сопоставление результата с рабочей и аварийной уставками,
• проверку разрешающих входов и защитных условий,
• расчет состояния регулирующего канала,
• выдержку заданных задержек включения и отключения,
• передачу команды на выход,
• обновление индикации и сетевых переменных.

В холодильном контуре процессор ограничивает частые пуски компрессора, управляет оттайкой, вентиляторами и температурой. При отказе датчика действует заданная стратегия: останов, временной цикл либо безопасное состояние функций. Возврат в штатный режим выполняется автоматически или после подтверждения.

Конструкция и подключение

Аппаратная часть включает вычислительный модуль, память, входные каскады, выходные драйверы, питание и узел связи. Выносная панель позволяет разнести силовую часть и интерфейс оператора. Клеммы образуют группы для питания, датчиков, дискретных входов, выходов и связи. Разделение упрощает монтаж при соблюдении правил прокладки кабелей. Сигнальные линии прокладывают отдельно от цепей двигателей, контакторов и преобразователей частоты. Экраны подключают по принятой схеме заземления без паразитных контуров. Длины кабелей и сечения проводников определяются исполнением. Релейные цепи защищают от короткого замыкания, а индуктивные нагрузки — от коммутационных перенапряжений. Основные конструктивные элементы представлены следующим составом:

• центральный вычислительный узел,
• энергонезависимая память конфигурации,
• аналого-цифровые входные каналы,
• каскады дискретного контроля,
• выходные коммутационные элементы,
• стабилизированный источник внутренних напряжений,
• интерфейс локальной или диспетчерской связи,
• клеммные соединители и элементы индикации.

Настройка, обмен данными и диагностика

Параметрирование выполняют с панели, терминала либо через программный интерфейс. Настройки относятся к измерению, регулированию, оттайке, вентиляторам, авариям, защите компрессора и связи. Уровни доступа предотвращают случайное изменение критических величин. После настройки проверяют масштабирование входов, назначение выходов, полярность сигналов и реакцию на отказы. По сети передаются измерения, состояния выходов, аварии и сервисные признаки. Узлам задают одинаковые скорость, формат данных и уникальные адреса; согласующие элементы устанавливают по топологии. Диагностика выявляет отказ датчика, нарушение связи, превышение порогов, конфликт режимов и нарушение задержек. Журнал событий формируется при наличии этой функции.

Области применения

Процессоры Eliwell применяют для согласованного управления температурой, давлением, влажностью или последовательностью операций. Основные области применения включают:

• холодильные камеры и складские комплексы,
• компрессорно-конденсаторные агрегаты,
• чиллеры и тепловые насосы,
• витрины, шкафы и торговое холодильное оборудование,
• вентиляционные и климатические установки,
• системы оттайки испарителей,
• машины пищевого и упаковочного производства,
• локальные шкафы инженерной автоматики.

Таким образом, процессор Eliwell обрабатывает сигналы и управляет холодильным или климатическим контуром. Он реализует регулирование, задержки, защитные блокировки, аварийную индикацию и передачу данных. Результат зависит от соответствия исполнения проекту, правильного подключения и проверенной конфигурации. Компания «Олниса» выступает поставщиком промышленного оборудования Eliwell и осуществляет поставку процессоров для эксплуатации, ремонта и модернизации инженерных систем.
