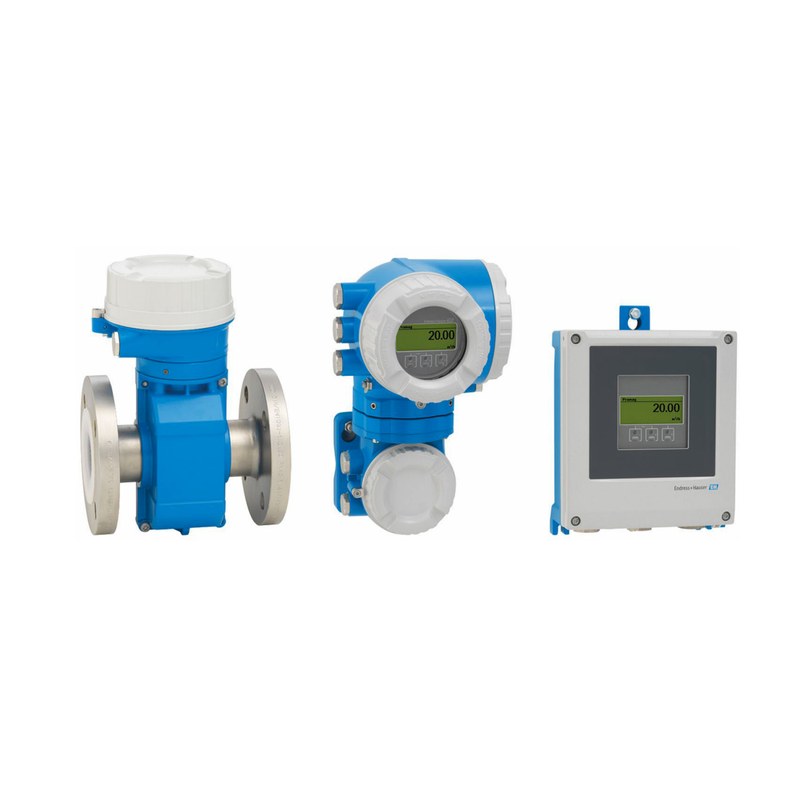

Расходомер Endress+Hauser Proline Promag P 500 5P5B — дистанционное измерение расхода сложных технологических сред
Endress+Hauser Proline Promag P 500 5P5B относится к электромагнитным расходомерам промышленного класса, рассчитанным на работу с проводящими жидкостями в химических, энергетических и общепроизводственных технологических линиях. Прибор предназначен для непрерывного определения объемного расхода там, где измерительный узел должен сохранять точность при контакте с агрессивными растворами, нагретыми продуктами и средами, предъявляющими повышенные требования к материалам проточной части.
Технические характеристики
Ниже рассмотрим основные параметры Endress+Hauser Proline Promag P 500 5P5B:
- производитель — Endress+Hauser,
- тип оборудования — электромагнитный расходомер,
- семейство — Proline Promag,
- серия — Promag P,
- исполнение преобразователя — Promag P 500,
- базовое обозначение — 5P5B,
- архитектура — раздельная,
- контролируемая среда — электропроводящие жидкости,
- измеряемые величины — объемный расход, проводимость, расчетный массовый расход,
- номинальные диаметры — DN 15–600,
- диапазон измеряемого расхода — от 4 дм³/мин до 9600 м³/ч,
- стандартная максимальная погрешность — ±0,5% от измеренного значения ±1 мм/с,
- высокотемпературное исполнение PFA — от −20 до +180 °C,
- максимальное рабочее давление — до PN 40 в зависимости от конфигурации,
- двунаправленное измерение — предусмотрено,
- контроль заполнения трубы — предусмотрен,
- подвижные части в проходном сечении — отсутствуют,
- локальная индикация — предусмотрена,
- беспроводной доступ WLAN — доступен,
- максимальное количество конфигурируемых входов и выходов — до 4,
- выход 4–20 мА HART — доступен,
- WirelessHART — доступен в соответствующей конфигурации,
- связь сенсора с преобразователем — отдельным соединительным кабелем,
- монтаж сенсора — непосредственно в трубопровод,
- полный код заказа — определяется выбранной конфигурацией.
Особенности конструкции устройств

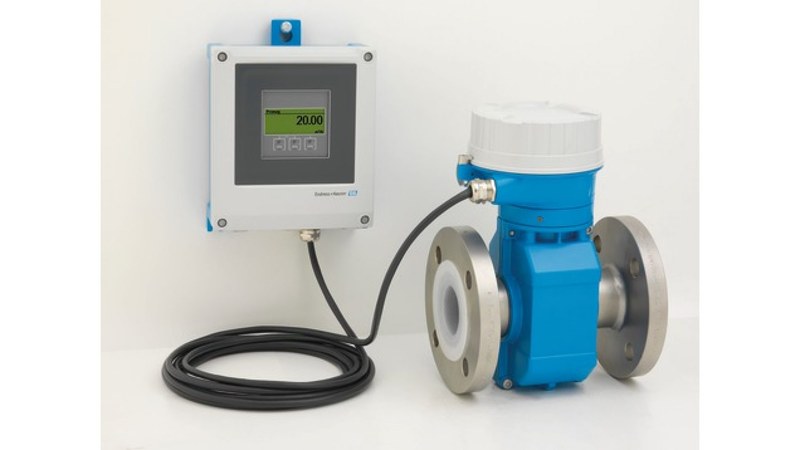

В Promag P 500 измерительная и вычислительная части физически разделены. Такое решение позволяет располагать электронный преобразователь на расстоянии от горячего трубопровода, зоны вибрации или участка с затрудненным доступом. На самой линии остается сенсор, непосредственно взаимодействующий с технологическим продуктом. Внутри сенсора отсутствует крыльчатка, турбина или другой механический элемент, который должен вращаться под действием потока. Скорость жидкости определяется электрическим способом. Катушки создают магнитное поле поперек трубы, а электроды фиксируют напряжение, возникающее при перемещении проводящей среды через это поле. Величина наведенного сигнала связана со скоростью жидкости. Электроника преобразует измеренное значение в объемный расход с учетом геометрии проходного сечения. За счет этого расходомер не нуждается в механическом преобразовании движения потока. Свободное проходное сечение особенно важно для технологических жидкостей, в которых нежелательно создавать дополнительные местные сопротивления.
Области применения
Ключевыми направлениями применения Endress+Hauser Proline Promag P 500 5P5B являются:
- химические технологические линии,
- производства с агрессивными жидкостями,
- перекачка кислотных растворов,
- контроль щелочных сред,
- измерение расхода солевых растворов,
- горячие электропроводящие технологические продукты,
- промышленная водоподготовка,
- энергетические предприятия,
- системы дозирования жидких реагентов,
- крупные технологические трубопроводы,
- производства с дистанционным размещением преобразователя,
- контроль реверсивных потоков,
- непрерывные технологические процессы,
- системы диспетчеризации и АСУ ТП,
- модернизация существующих расходомерных узлов,
- производственные участки с повышенными требованиями к диагностике.
Компания «Олниса» помогает организовать поставку Endress+Hauser Proline Promag P 500 5P5B для нового измерительного узла, ремонта или модернизации технологической линии. Клиентам доступны технические консультации по параметрам исполнения, материалам смачиваемых частей и интерфейсам конкретной конфигурации. Компания помогает оперативно оформить закупку и организует доставку оборудования по всей стране, включая удаленные производственные площадки. Через «Олниса» можно заказать приборы Endress+Hauser и другие компоненты промышленной автоматизации в рамках одной поставки.
Преимущества
Основными преимуществами Endress+Hauser Proline Promag P 500 являются:
- надежность при длительной работе в технологических системах,
- удобство применения на сложных производственных участках,
- гибкость при выборе конфигурации под конкретный процесс,
- возможность вынести электронику в более удобное место,
- простота доступа к диагностической информации,
- удобство регулярного технического контроля,
- хорошая адаптируемость к действующей АСУ ТП,
- минимальная потребность в механическом обслуживании,
- практичность при модернизации существующих измерительных линий,
- стабильность работы при правильно выполненном монтаже,
- удобство эксплуатации в непрерывных процессах,
- широкие возможности дистанционного взаимодействия,
- понятное локальное управление,
- возможность унифицировать приборную базу предприятия,
- высокая ремонтопригодность измерительной системы,
- удобство планирования профилактического обслуживания,
- долговечность при корректном выборе материалов.
Таким образом, Endress+Hauser Proline Promag P 500 5P5B представляет собой электромагнитную измерительную систему с раздельным преобразователем, ориентированную на ответственные процессные линии. Такая архитектура особенно удобна там, где высокая температура среды, сложная компоновка трубопровода или условия обслуживания делают компактное исполнение менее рациональным.
