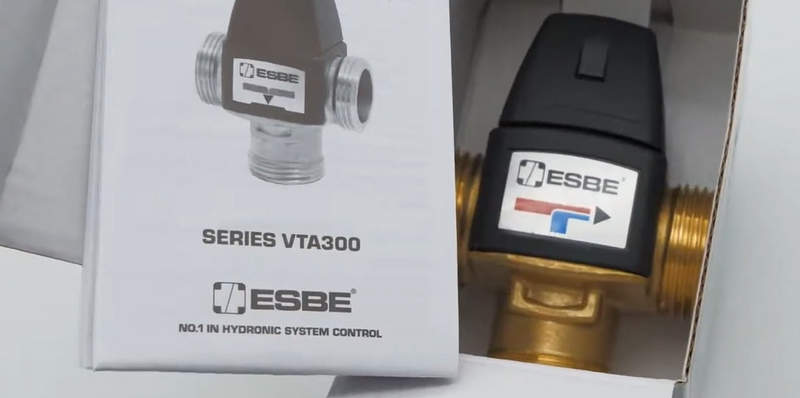

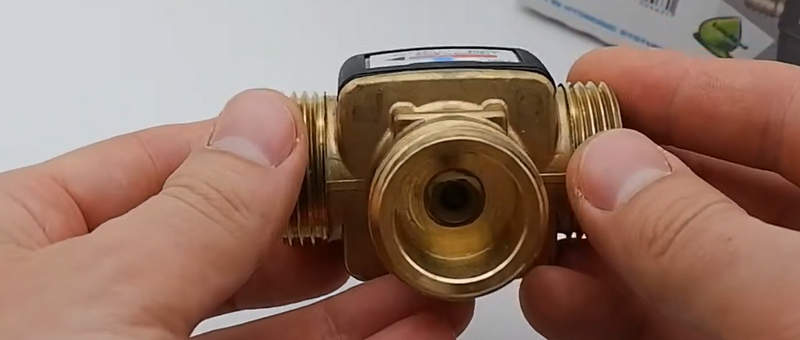

Термостатический смесительный клапан ESBE VTA322 31100600 — стабильная температура воды без внешнего привода

Получить воду требуемой температуры недостаточно простым объединением горячего и холодного потоков. Давление в трубопроводах меняется, температура на входе колеблется, расход возрастает или снижается, поэтому соотношение потоков приходится постоянно корректировать. Термостатический смесительный клапан ESBE VTA322, артикул 31100600, выполняет эту задачу автоматически и не требует электрического двигателя либо отдельного контроллера. Рабочий элемент внутри корпуса реагирует непосредственно на температуру смешанной воды и механически изменяет проходные сечения горячего и холодного каналов. За счет этого регулирование происходит автономно, исключительно средствами внутренней термостатической системы.

Технические характеристики

Исполнение 31100600 относится к серии VTA320 и рассчитано на системы, в которых требуется умеренный расход при точном поддержании температуры смеси. Основные характеристики клапана следующие:

• артикул — 31100600,
• модель — VTA322,
• категория — термостатический смесительный клапан,
• диапазон настройки температуры — 35–60 °C,
• коэффициент пропускной способности Kvs — 1,5,
• тип присоединения — наружная резьба,
• размер соединения — G ¾",
• класс давления — PN 10,
• максимальное рабочее давление — 1,0 МПа,
• предельно допустимый перепад давления при смешивании — 0,3 МПа,
• максимальная температура рабочей среды — +95 °C,
• температурная стабильность серии VTA320 — приблизительно ±2 °C,
• минимальный расход для нормированной точности — около 4 л/мин,
• необходимая разница между температурой горячего входа и смешанного выхода — не менее 10 °C,
• габаритный размер A — 70 мм,
• размер B — 42 мм,
• размер C — 52 мм,
• размер D — 46 мм,
• масса — приблизительно 0,45 кг.

Особенности конструкции устройств

Принцип работы ESBE VTA322 31100600 основан не на электронной команде, а на непосредственной реакции термочувствительного элемента на состояние выходящего потока. Горячая и холодная вода поступают в отдельные входные каналы, после чего соединяются внутри корпуса. Температура образовавшейся смеси воздействует на термостатический узел, который изменяет положение регулирующего элемента. Если выходная вода становится горячее заданного значения, внутренний механизм уменьшает долю горячего потока и одновременно увеличивает поступление холодной воды. При падении температуры происходит обратная реакция: холодный канал ограничивается, а проход для горячей воды увеличивается. Процесс продолжается постоянно, поэтому клапан механически стремится удерживать температуру около установленной точки. Такая конструкция интересна тем, что энергия для регулирования фактически берется из самого температурного процесса. Электрическое питание, электропривод, внешний датчик и управляющий модуль для основной функции не требуются. Внутренний термостат одновременно воспринимает изменение температуры и воздействует на регулирующий механизм.

Области применения

Характеристики ESBE VTA322 31100600 позволяют использовать клапан в системах, где необходима автономная подготовка воды заданной температуры. Основными направлениями применения являются:

• системы горячего водоснабжения,
• узлы смешивания бытовой горячей воды,
• системы с накопительными водонагревателями,
• локальные санитарно-технические установки,
• контуры подготовки воды для душевых,
• инженерные системы жилых зданий,
• системы водоснабжения коммерческих объектов,
• узлы ограничения температуры после водонагревателя,
• небольшие распределительные контуры горячей воды,
• технологические системы с совместимыми температурой и давлением.

Компания «Олниса» осуществляет поставки промышленного и инженерного оборудования, включая термостатические смесительные клапаны ESBE VTA322 31100600 и другие решения для систем тепло- и водоснабжения. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить диапазон регулирования, присоединительные размеры и параметры конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку необходимой продукции в различные регионы.

Преимущества

Практические достоинства ESBE VTA322 связаны с автономным принципом регулирования и компактной гидравлической конструкцией. К основным преимуществам относятся:

• работа без электрического питания,
• автоматическая реакция на изменение температуры,
• компактность корпуса,
• стабильность выходной температуры,
• коррозионная стойкость основных деталей,
• простая механическая архитектура,
• непрерывное регулирование соотношения потоков,
• широкий диапазон температурной настройки,
• надежность термостатического элемента,
• удобство применения в локальных смесительных узлах.

Таким образом, термостатический смесительный клапан ESBE VTA322, артикул 31100600, представляет собой автономный механический регулятор, который формирует поток заданной температуры путем непрерывного изменения соотношения горячей и холодной воды. Диапазон регулирования 35–60 °C и Kvs 1,5 делают конкретное исполнение подходящим для компактных систем горячего водоснабжения и других смесительных узлов.
