Коммутатор Eltex MES2300B-48 AC на 48 портов 1G — высокоплотный доступ с магистралью 10 Гбит/с
Сетевой сегмент, рассчитанный на несколько десятков абонентских подключений, требует оборудования, способного одновременно обслуживать большой поток Ethernet-кадров и передавать суммарный трафик на более производительный уровень. Для такой инфраструктуры применяется коммутатор Eltex MES2300B-48 AC, в котором сорок восемь гигабитных медных линий объединены с отдельным блоком высокоскоростных uplink-интерфейсов. Каждый из 48 пользовательских портов поддерживает режимы 10/100/1000BASE-T, а четыре оптических слота могут работать как SFP на 1 Гбит/с либо SFP+ на 10 Гбит/с. Такое сочетание позволяет использовать устройство не только как плотный узел подключения конечных абонентов, но и как часть распределенной корпоративной или операторской сети.
Технические характеристики
Аппаратная платформа MES2300B-48 AC рассчитана на значительную одновременную пакетную нагрузку. Ниже рассмотрим основные технические параметры устройства:
- количество медных портов 10/100/1000BASE-T — 48,
- количество SFP/SFP+ uplink-портов — 4,
- максимальная скорость одного uplink-интерфейса — 10 Гбит/с,
- консольный порт RS-232 с разъемом RJ-45 — 1,
- общая пропускная способность коммутационной системы — 176 Гбит/с,
- производительность при кадрах длиной 64 байта — до 130,95 млн пакетов в секунду,
- объем пакетного буфера — 3 Мбайт,
- оперативная память DDR4 — 2 Гбайт,
- встроенная RAW NAND-память — 512 Мбайт,
- емкость таблицы MAC-адресов — 16 384 записи,
- максимальное количество VLAN — 4094,
- количество L2 Multicast-групп — до 2048,
- таблица IPv4 Unicast — до 4066 маршрутов,
- таблица IPv6 Unicast — до 1015 маршрутов,
- максимальное количество VRF — 16 с учетом основной,
- число L3-интерфейсов — до 2032,
- количество LAG-групп — до 32,
- максимальное количество портов в одной LAG — 8,
- число очередей QoS на каждый порт — 8,
- максимальный размер Jumbo Frame — 10 240 байт,
- поддерживаемое количество устройств в стеке — до 8,

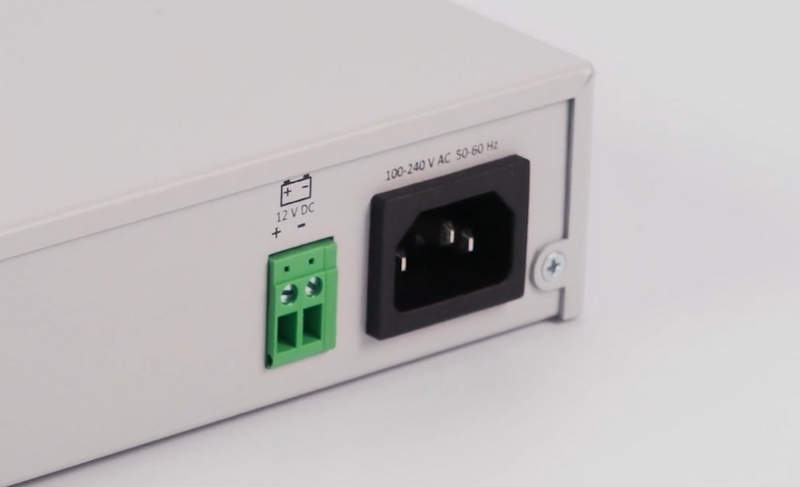

- основное питание — 100–240 В AC, 50–60 Гц,
- резервный вход — 12 В DC,
- максимальная потребляемая мощность — 55 Вт,
- потребляемая мощность без учета зарядки аккумулятора — до 40 Вт,
- рабочая температура — от −20 до +50 °C,
- температура хранения — от −50 до +70 °C,

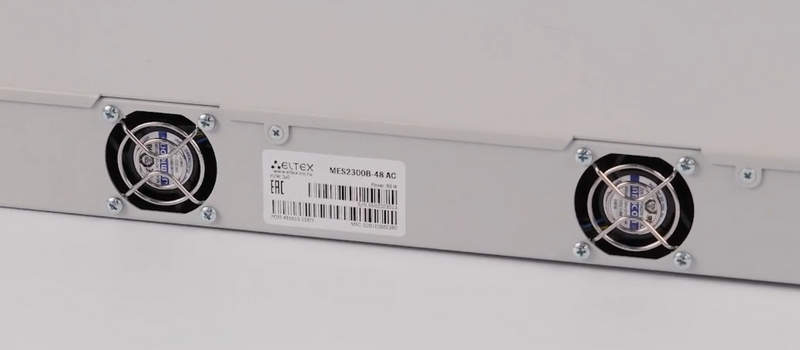

- тип охлаждения — активный, два вентилятора,
- форм-фактор — 19 дюймов, 1U,
- габариты — приблизительно 440 × 44 × 280 мм,
- масса — около 4,1 кг.
Особенности конструкции устройств
Eltex MES2300B-48 AC выполнен в стандартном стоечном корпусе высотой 1U, однако внутри этого формата сосредоточена инфраструктура для обслуживания почти пяти десятков абонентских подключений. Основную часть передней панели занимают 48 разъемов RJ-45. Каждый интерфейс автоматически работает на одной из скоростей 10, 100 или 1000 Мбит/с в зависимости от возможностей подключенного устройства. Четыре отдельных SFP/SFP+ слота не совмещены с пользовательскими медными линиями и образуют самостоятельный высокоскоростной уровень. При установке соответствующих трансиверов они используются либо как гигабитные оптические соединения, либо как каналы 10G. Благодаря этому рабочие станции, серверы и шлюзы могут оставаться подключенными к медному уровню, тогда как обмен с соседними сетевыми узлами выводится на отдельную магистраль.
Области применения
Конфигурация из 48 гигабитных портов особенно востребована в сетях с высокой плотностью проводных подключений. Основными направлениями использования Eltex MES2300B-48 AC являются:
- корпоративные локальные сети,
- узлы доступа крупных предприятий,
- офисные и административные комплексы,
- телекоммуникационные сети операторов,
- сетевые инфраструктуры образовательных учреждений,
- подключение рабочих станций,
- агрегация пользовательских Ethernet-линий,
- серверные и распределительные сегменты,
- сети с большим количеством VLAN,
- узлы с резервируемым электропитанием.
Компания «Олниса» занимается поставками сетевого, телекоммуникационного и промышленного оборудования, включая коммутатор Eltex MES2300B-48 AC на 48 портов 1G. Заказчикам доступны технические консультации по характеристикам оборудования, в рамках которых можно уточнить портовую конфигурацию, сетевые функции и особенности конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку продукции в различные регионы.
Преимущества
Практические достоинства MES2300B-48 AC формируются сочетанием высокой портовой плотности и развитой сетевой функциональности. К основным преимуществам относятся:
- 48 полноценных гигабитных подключений,
- четыре отдельных uplink-интерфейса 10G,
- высокая пакетная производительность,
- поддержка маршрутизации L3,
- гибкое разделение сети на VLAN,
- физическое стекирование до восьми устройств,
- возможность резервного питания от батареи,
- развитые средства QoS,
- поддержка агрегирования каналов,
- стандартный компактный формат 1U.
Таким образом, коммутатор Eltex MES2300B-48 AC предназначен для сетевых участков, где необходимо разместить большое количество гигабитных Ethernet-подключений в одном управляемом устройстве. Сорок восемь портов 1G формируют плотный уровень доступа, а четыре SFP/SFP+ интерфейса позволяют передавать агрегированный трафик через каналы до 10 Гбит/с.
