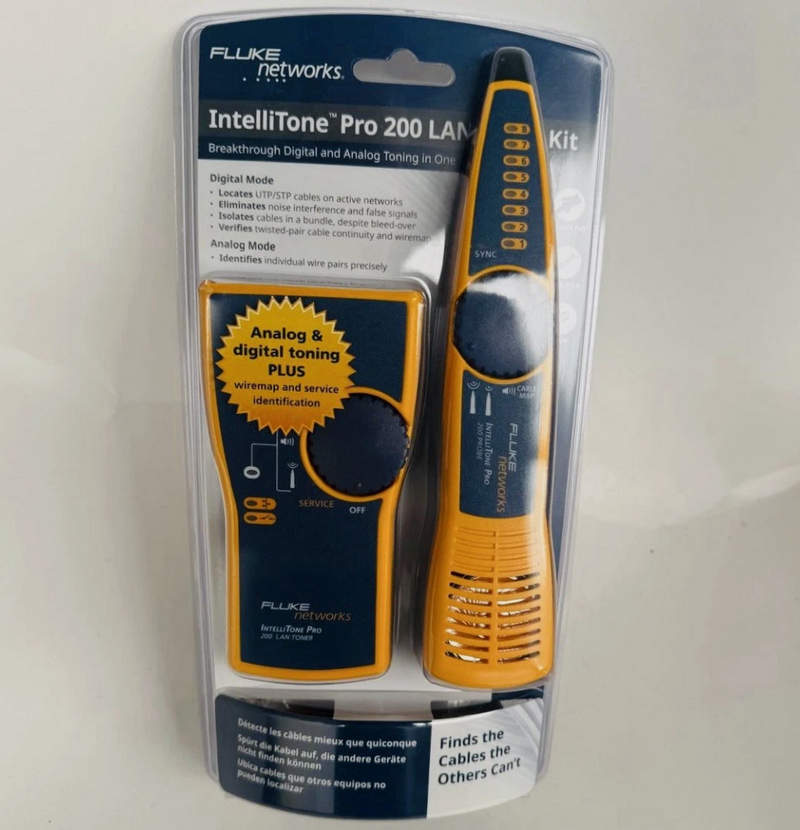

Fluke Networks MT-8200-60-KIT 4586068 — комплект IntelliTone Pro 200 для поиска, трассировки и проверки медных кабелей

Когда в коммутационном шкафу сходятся десятки одинаковых кабелей, основная трудность заключается не в измерении электрического параметра, а в идентификации именно той линии, которая связана с нужной розеткой, устройством или участком сети. Еще сложнее задача становится в действующей инфраструктуре, где рядом присутствуют активные Ethernet-соединения, телефонные пары, коаксиальные трассы и проводники различного назначения. Для таких работ применяется Fluke Networks IntelliTone Pro 200 MT-8200-60-KIT, номер изделия 4586068. Это не обычный мультиметр и не классический кабельный тестер в узком смысле. Комплект работает по принципу «источник сигнала — приемник»: один прибор вводит в кабель специальный кодированный либо аналоговый тон, второй обнаруживает его и помогает локализовать трассу.

Технические характеристики

Функциональность комплекта складывается из возможностей генератора IntelliTone и поискового пробника. Основные параметры устройства следующие:

• модель комплекта — MT-8200-60-KIT,
• номер изделия — 4586068,
• основная технология трассировки — цифровой сигнал IntelliTone,
• аналоговый режим — SmartTone,
• частотный диапазон аналогового тона — 500–1200 Гц,
• число вариантов аналогового сигнала — 4,
• амплитуда выходного сигнала генератора — около 5 В peak-to-peak,
• основной интерфейс подключения витой пары — Mod8,
• поддержка UTP — предусмотрена,
• поддержка STP при картировании проводников — предусмотрена,
• возможность работы с коаксиальным кабелем — предусмотрена,
• подключение коаксиальной линии — через F-адаптер,
• подключение произвольных двухпроводных цепей — через banana-разъемы,
• функция проверки непрерывности — предусмотрена,
• режим CableMap — предусмотрен,
• идентификация сетевых подключений — 10/100/1000 Ethernet,
• визуальная индикация пробника — 8 светодиодных сегментов,
• отдельный индикатор синхронизации — предусмотрен,
• звуковое сопровождение поиска — предусмотрено,
• питание генератора — батарея 9 В,
• питание пробника — батарея 9 В,
• тип элементов питания — NEDA 1604A или IEC 6LR61,
• типичный ресурс батареи — около 20 часов,
• автоматическое отключение генератора — примерно через 2,5 часа бездействия,
• автоматическое отключение пробника — примерно через 1 час,
• рабочая температура — от 0 до +40 °C,
• максимальная высота эксплуатации — до 3000 м,
• устойчивость к падению — испытание с высоты 1 м,
• размеры генератора — приблизительно 141 × 75 × 32 мм,
• размеры поискового пробника — приблизительно 222 × 48 × 32 мм.

Особенности конструкции устройств

Архитектура Fluke Networks MT-8200-60-KIT основана на двух отдельных приборах, каждый из которых выполняет свою часть задачи. Генератор подключается к известному концу кабеля и формирует специальный тестовый сигнал. Пробник используется на противоположном конце, в кабельном пучке либо вдоль трассы и определяет присутствие заданного сигнала. Главное отличие IntelliTone от простого аналогового генератора заключается в характере передаваемого кода. Цифровой сигнал имеет узнаваемую структуру, поэтому пробник способен выделять его на фоне посторонних наводок и других электрических воздействий. Это особенно полезно в заполненном коммутационном шкафу, где несколько десятков линий проходят рядом и обычный тон может восприниматься сразу на нескольких проводниках. Поиск выполняется поэтапно. Сначала цифровой режим позволяет определить нужный кабель как целую линию. После локализации оператор может перейти к более точному анализу отдельных проводников и пар, используя аналоговый режим SmartTone. SmartTone работает иначе. Здесь генератор создает аналоговый сигнал в диапазоне 500–1200 Гц.

Области применения

Возможности MT-8200-60-KIT делают его инструментом прежде всего для монтажников, сетевых инженеров и специалистов по эксплуатации кабельных систем. Основные направления применения следующие:

• идентификация Ethernet-линий в коммутационном шкафу,
• поиск нужного кабеля среди нескольких параллельных трасс,
• трассировка UTP-кабеля,
• работа с экранированной витой парой,
• проверка разводки проводников,
• локализация отдельных жил и пар,
• обслуживание телефонной проводки,
• поиск коаксиальных линий,
• диагностика двухпроводных цепей,
• обследование существующей кабельной инфраструктуры.

Компания «Олниса» поставляет контрольно-измерительное, сетевое и телекоммуникационное оборудование, включая Fluke Networks IntelliTone Pro 200 MT-8200-60-KIT 4586068. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить комплектность, режимы трассировки, поддерживаемые типы кабелей и диагностические функции конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране.

Преимущества

Сильные стороны MT-8200-60-KIT связаны с сочетанием разных методов поиска в одном комплекте. К основным преимуществам относятся:

• цифровая идентификация кабеля,
• аналоговая локализация отдельных проводников,
• работа с активными Ethernet-линиями,
• поддержка витой пары и коаксиала,
• режим CableMap,
• визуальный контроль уровня сигнала,
• звуковая индикация,
• автономное питание,
• автоматическое выключение,
• готовый комплект принадлежностей для полевой работы.

Таким образом, Fluke Networks IntelliTone Pro 200 MT-8200-60-KIT 4586068 предназначен для ситуаций, где необходимо не просто проверить наличие электрической связи, а физически найти и идентифицировать нужный кабель. Цифровой режим IntelliTone помогает отделить конкретную трассу от соседних линий, а SmartTone позволяет перейти к более детальной работе с отдельными парами и проводниками.
