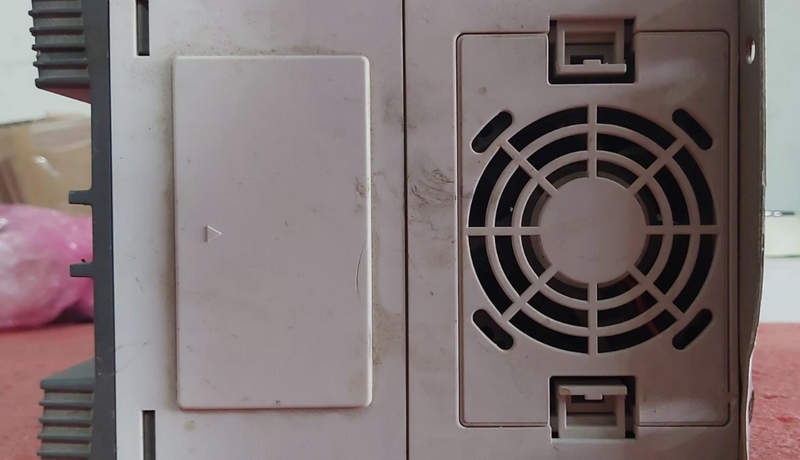

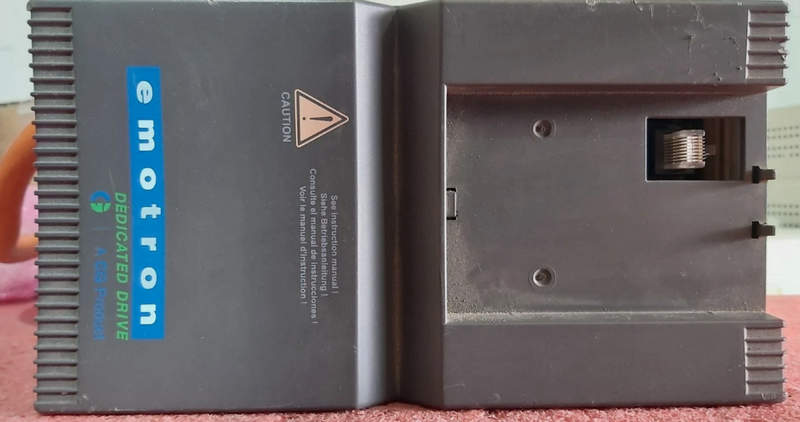

Преобразователь частоты Emotron FDU 2.0 FDU48-2P5-2Y — управление насосными и вентиляционными электроприводами

Регулирование производительности насоса или вентилятора посредством механического дросселирования приводит к потерям энергии и не позволяет полноценно использовать возможности электродвигателя. Более рациональный подход заключается в изменении частоты питающего напряжения, при котором скорость вращения двигателя подстраивается под фактическую потребность технологического процесса. Для таких задач предназначен преобразователь частоты Emotron FDU 2.0 FDU48-2P5-2Y. Линейка FDU создавалась прежде всего для нагрузок с переменным моментом, включая насосы, вентиляторы и компрессорное оборудование. Для выбранного исполнения производитель указывает корпус A3, степень защиты IP20 и работу с трехфазной сетью соответствующего диапазона напряжения.

Технические характеристики

Параметры Emotron FDU48-2P5-2Y позволяют использовать устройство с маломощными асинхронными приводами, которым требуется плавное регулирование скорости и автоматическое управление технологической нагрузкой. Ниже рассмотрим ключевые характеристики:

• модель и обозначение исполнения — FDU48-2P5-2Y,
• категория — преобразователь частоты переменного момента,
• тип корпуса — A3,
• степень защиты — IP20,
• диапазон трехфазного сетевого питания для семейства FDU48 — 230–480 В с допустимыми отклонениями,
• частота питающей сети — 45–65 Гц,
• типичная мощность двигателя при питании 400 В в нормальном режиме — 0,75 кВт,
• номинальный выходной ток при нормальном режиме — 2,5 А,
• максимальный выходной ток — 3,0 А,
• перегрузочная способность Normal Duty — 120 % в течение 1 минуты каждые 10 минут,
• мощность двигателя при тяжелом режиме — 0,55 кВт,
• номинальный ток Heavy Duty — 2,0 А,
• перегрузочная способность Heavy Duty — 150 % в течение 1 минуты каждые 10 минут,
• выходная частота — до 400 Гц,
• регулируемая частота коммутации для FDU — приблизительно 1,5–6 кГц,
• тип управления двигателем — V/Hz,
• номинальная температура окружающей среды — до +40 °C без снижения характеристик,
• габариты корпуса A3 — приблизительно 220 × 120 × 169 мм без учета кабельного интерфейса,
• масса корпуса A3 — около 2,6 кг.

Особенности конструкции устройств

Преобразователь частоты Emotron FDU 2.0 FDU48-2P5-2Y построен как компактный силовой электронный модуль, в котором входное трехфазное напряжение сначала преобразуется в постоянное, а затем вновь формируется в переменное с управляемыми частотой и амплитудой. Благодаря этому скорость асинхронного двигателя перестает быть жестко связанной с частотой промышленной сети. Входная часть содержит выпрямительный каскад, после которого энергия поступает в звено постоянного тока. Далее инвертор на силовых полупроводниковых ключах формирует импульсное напряжение для двигателя. Изменяя алгоритм коммутации ключей, контроллер задает требуемую выходную частоту и тем самым регулирует частоту вращения вала. Для семейства FDU используется принцип V/Hz, ориентированный на нагрузки переменного момента. Это особенно характерно для центробежных насосов и вентиляторов: при уменьшении скорости резко снижается потребляемая механическая мощность, поэтому частотное регулирование позволяет избежать постоянной работы двигателя на максимальных оборотах с последующим искусственным ограничением расхода.

Области применения

Специализация серии FDU связана прежде всего с механизмами, у которых требуемый момент изменяется вместе со скоростью. Основные области применения можно представить следующим образом:

• центробежные насосы,
• циркуляционные насосные установки,
• вентиляционные агрегаты,
• системы вытяжной и приточной вентиляции,
• градирни,
• воздушные и жидкостные технологические контуры,
• компрессорные установки с подходящей характеристикой нагрузки,
• системы водоснабжения,
• инженерное оборудование зданий,
• промышленные установки, где требуется регулирование производительности электродвигателя.

Компания «Олниса» осуществляет поставки промышленной автоматики и электротехнического оборудования, включая преобразователи частоты Emotron FDU 2.0 FDU48-2P5-2Y. Заказчикам доступны технические консультации по характеристикам оборудования, в рамках которых можно уточнить ток, мощность, исполнение корпуса и другие параметры необходимой позиции. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку продукции в различные регионы.

Преимущества

Эксплуатационные достоинства Emotron FDU 2.0 связаны с адаптацией к регулируемым приводам переменного момента. К основным преимуществам относятся:

• плавное изменение скорости электродвигателя,
• экономичное управление насосной нагрузкой,
• компактный корпус,
• широкий диапазон выходной частоты,
• гибкость настройки рабочих режимов,
• контроль электрических параметров привода,
• возможность работы с технологической автоматикой,
• развитая диагностика,
• поддержка дополнительных коммуникационных модулей,
• стабильность регулирования в длительном рабочем цикле.

Таким образом, преобразователь частоты Emotron FDU 2.0 FDU48-2P5-2Y предназначен для регулируемых электроприводов, в которых производительность оборудования должна изменяться вместе с фактической технологической нагрузкой. При питании 400 В выбранное исполнение рассчитано на двигатель мощностью около 0,75 кВт в нормальном режиме, номинальный выходной ток 2,5 А и кратковременную перегрузку до 120 %.
