Холодильный контроллер Eliwell EWDR 984 DR3CDI0TCD700 — многоканальное управление температурой и оттаиванием

Управление вентилируемой холодильной установкой требует одновременного контроля нескольких процессов. Электроника должна отслеживать температуру камеры, состояние испарителя, работу компрессора, вентиляторов и цикл оттаивания, причем каждое действие необходимо выполнять в определенной последовательности. Для такой задачи предназначен холодильный контроллер Eliwell EWDR 984, артикул DR3CDI0TCD700. Устройство устанавливается на DIN-рейку и объединяет измерительные входы, программируемую логику и несколько исполнительных выходов. Благодаря этому один электронный модуль способен координировать ключевые функции холодильной машины без построения отдельной логической схемы для каждого процесса.

Технические характеристики

Конфигурация Eliwell EWDR 984 рассчитана на работу с несколькими датчиками и исполнительными цепями. Основные параметры конкретного исполнения следующие:

• артикул — DR3CDI0TCD700,
• модель — EWDR 984 NTC 230Vac,
• напряжение питания — 230 В AC,
• максимальная собственная потребляемая мощность — 5 ВА,
• рабочая температура окружающей среды — от −5 до +55 °C,
• температура хранения — от −30 до +85 °C,
• допустимая влажность — 10–90 % без образования конденсата,
• количество аналоговых входов — 3,
• тип аналоговых входов — PTC или NTC,
• диапазон отображения для NTC — от −50,0 до +110,0 °C,
• диапазон отображения для PTC — от −55,0 до +140,0 °C,
• общий измерительный диапазон — от −55 до +140 °C,
• разрешение отображения — 1 или 0,1 °C,
• точность — лучше 0,5 % полной шкалы плюс 1 разряд,
• количество цифровых входов — 2,
• тип цифровых входов — беспотенциальные,
• количество основных релейных выходов — 3,
• компрессорный релейный канал — 15 А, 1 Hp, 250 В AC,
• релейный канал оттаивания — 8(3) А, 250 В AC,
• релейный канал вентилятора — 8(3) А, 250 В AC,
• дополнительный низковольтный выход — 12 В DC,
• последовательный интерфейс — TTL,
• назначение TTL-порта — подключение Copy Card,

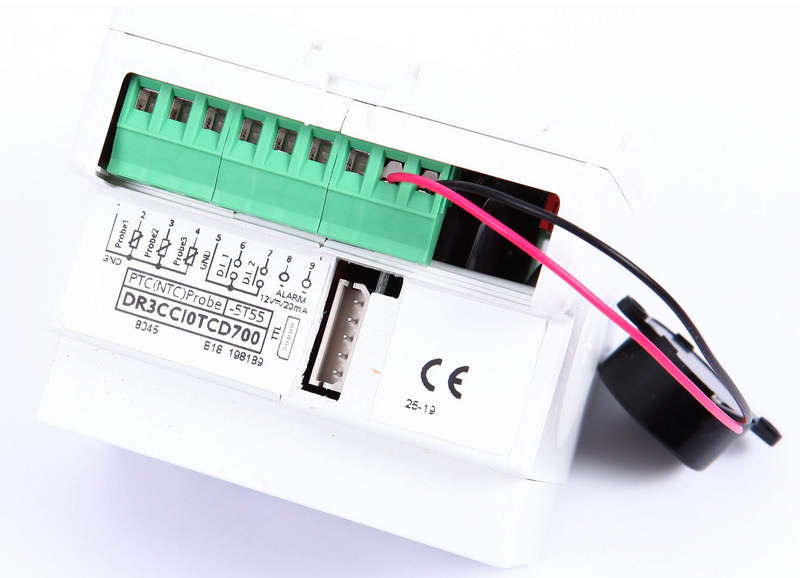

• тип подключения проводников — винтовые клеммы,
• габариты корпуса — приблизительно 70 × 85 × 61 мм,
• масса — около 390 г.

Особенности конструкции устройств

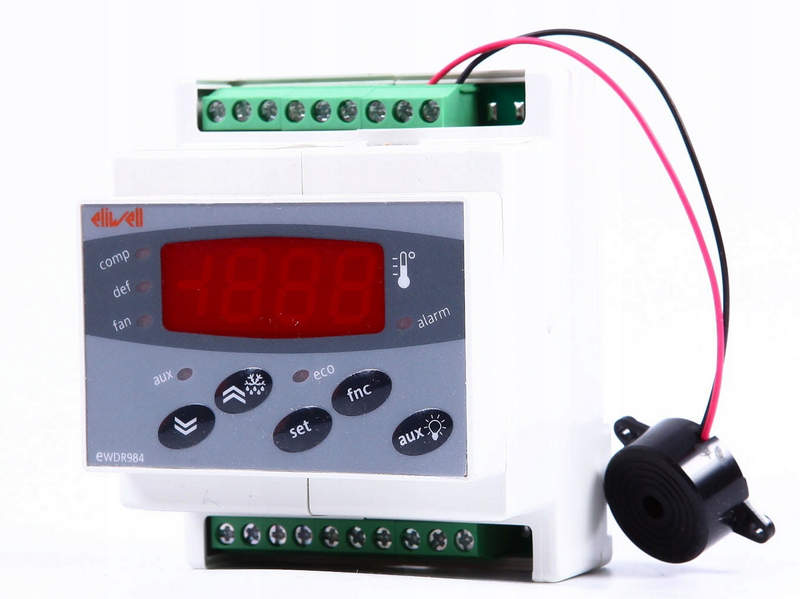

Eliwell EWDR 984 DR3CDI0TCD700 построен как самостоятельный управляющий модуль для установки внутри электрического шкафа. Его корпус имеет четырехмодульный DIN-формат, поэтому контроллер размещается рядом с автоматическими выключателями, контакторами и другими компонентами холодильной автоматики. Такое исполнение принципиально отличается от панельных регуляторов, у которых электронная часть располагается непосредственно за фронтальной панелью оборудования. Измерительная система работает сразу с тремя температурными каналами. Электроника преобразует сопротивление подключенных PTC- или NTC-датчиков в температурные значения и использует полученные данные для принятия управляющих решений. Первый канал обычно становится основным источником информации о температуре охлаждаемого пространства. Второй позволяет определить состояние испарителя и момент завершения отдельных фаз оттаивания. Третий вход расширяет измерительную схему и может использоваться в соответствии с конфигурацией установки.

Области применения

Функциональность Eliwell EWDR 984 ориентирована на холодильные системы, где необходимо согласованно управлять несколькими исполнительными устройствами. Основные направления применения следующие:

• холодильные камеры,
• вентилируемые холодильные установки,
• супермаркетные холодильные витрины,
• торговые морозильные и охлаждаемые прилавки,
• небольшие холодильные станции,
• оборудование с электрическим оттаиванием,
• установки с контролем вентилятора испарителя,
• коммерческие системы хранения продуктов,
• холодильное оборудование магазинов и складов,
• OEM-системы с DIN-монтажом управляющей электроники.

Компания «Олниса» осуществляет поставки промышленной автоматики и электронного оборудования, включая холодильные контроллеры Eliwell EWDR 984 DR3CDI0TCD700. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить тип датчиков, питание, количество входов и конфигурацию выходов конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку продукции в необходимые регионы.

Преимущества

Практические достоинства Eliwell EWDR 984 связаны с развитой холодильной логикой и многоканальной архитектурой. К основным преимуществам относятся:

• контроль нескольких температурных точек,
• раздельное управление основными исполнительными цепями,
• поддержка PTC- и NTC-датчиков,
• гибкость программирования алгоритмов,
• компактный DIN-формат,
• наглядная индикация рабочих состояний,
• поддержка внешних цифровых сигналов,
• удобство переноса параметров через Copy Card,
• стабильность температурного регулирования,
• универсальность для коммерческого холодильного оборудования.

Таким образом, холодильный контроллер Eliwell EWDR 984, артикул DR3CDI0TCD700, представляет собой многоканальный управляющий модуль, способный одновременно получать информацию от нескольких датчиков и координировать работу компрессора, оттаивания и вентилятора. Такой принцип делает устройство значительно функциональнее обычного одноканального термостата.
