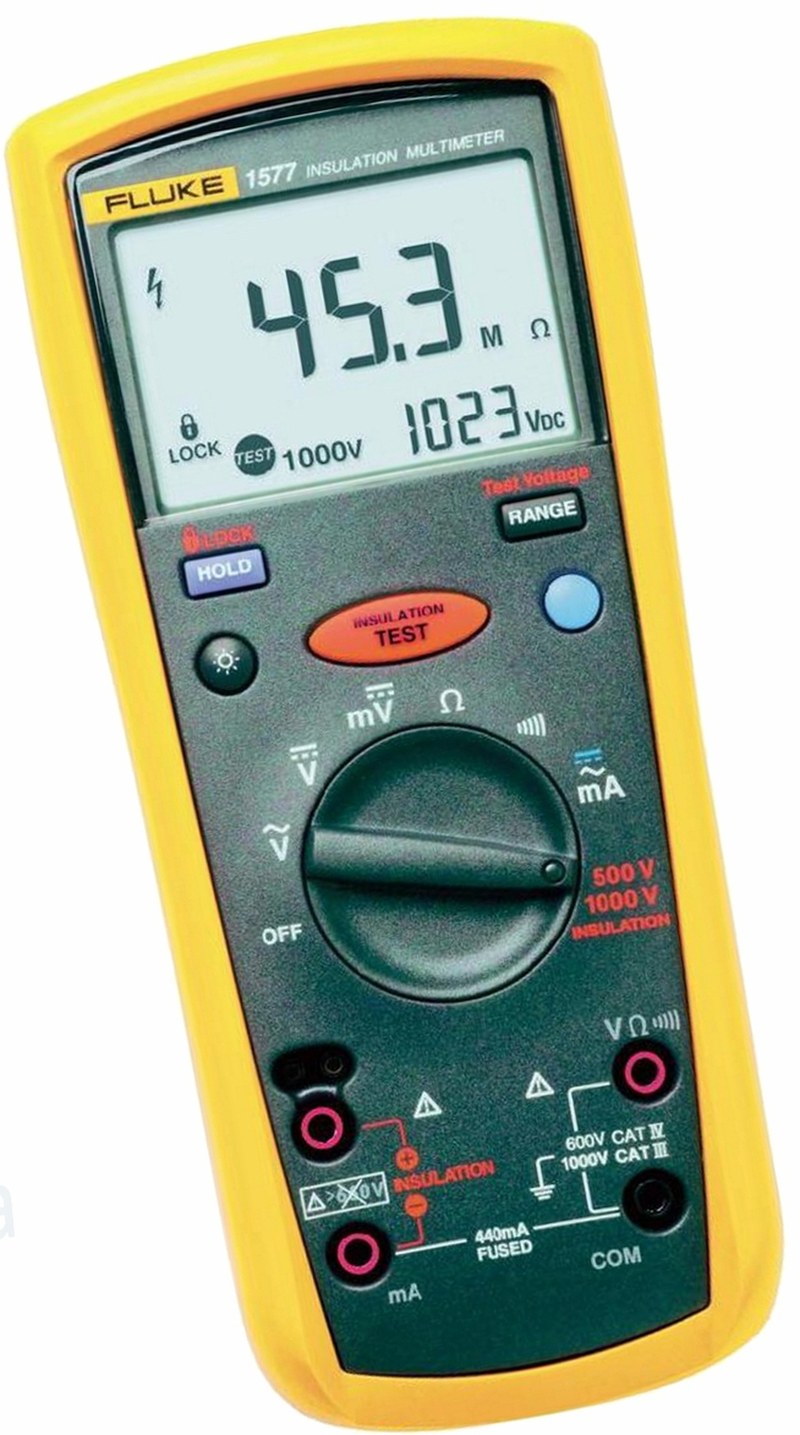

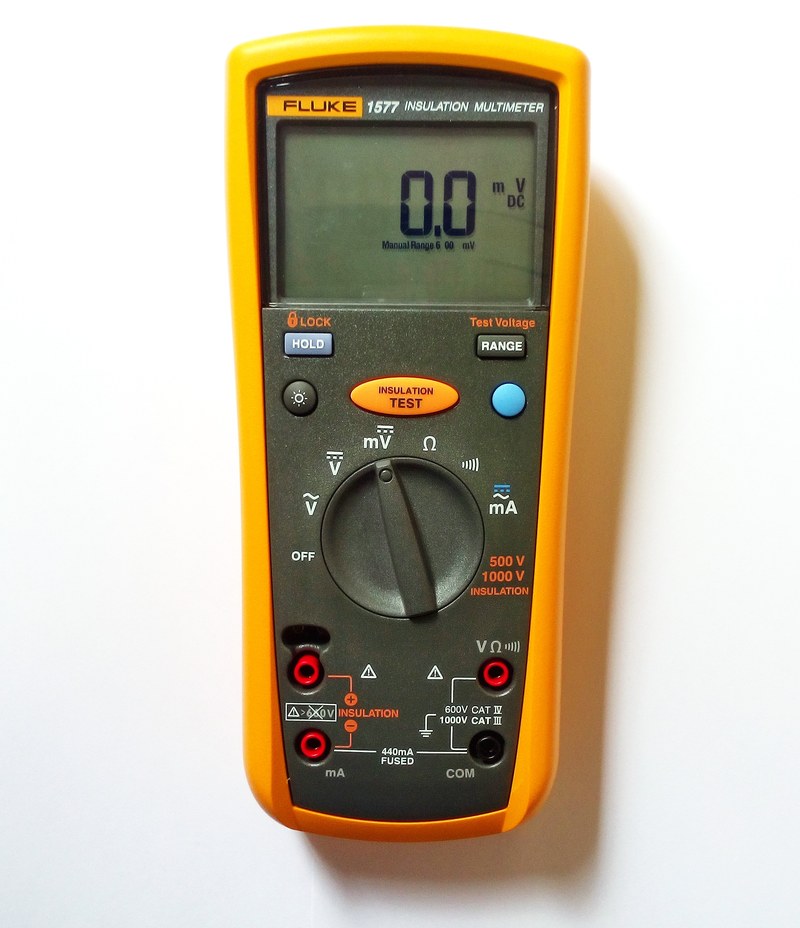

Цифровой мультиметр-мегаомметр Fluke 1577 2157280 для проверки электроизоляции
При диагностике электродвигателей, кабельных линий и распределительного оборудования часто требуется выполнить два разных вида контроля: измерить обычные электрические параметры и оценить состояние изоляции под повышенным испытательным напряжением. Fluke 1577 2157280 объединяет эти операции в одном переносном приборе. Модель работает как цифровой мультиметр True RMS и одновременно как мегаомметр, поэтому специалисту не требуется использовать два отдельных измерительных устройства. Прибор рассчитан на проверку постоянного и переменного напряжения, тока, сопротивления и целостности цепи.
Технические характеристики
Ниже приведены основные параметры Fluke 1577 2157280:
- тип оборудования — цифровой мультиметр-мегаомметр,
- модель — Fluke 1577,
- номер исполнения — 2157280,
- принцип измерения переменных величин — True RMS,
- максимальное постоянное напряжение — 1000 В,
- точность DC — ±(0,2 % + 2),
- разрешение при измерении DC — до 0,001 В,
- максимальное переменное напряжение — 1000 В,
- точность AC — ±(2 % + 3),
- максимальный постоянный ток — 400 мА,
- максимальный переменный ток — 400 мА,
- разрешение по току — до 0,01 мА,
- диапазон обычного сопротивления — до 50 МОм,
- минимальное разрешение при измерении сопротивления — 0,1 Ом,
- испытательные напряжения изоляции — 500 и 1000 В,
- диапазон сопротивления изоляции — от 0,1 до 600 МОм,
- минимальный испытательный ток при норме 1 кОм/В — 1 мА,
- автоматический разряд емкостного напряжения — предусмотрен,
- контроль наличия напряжения в цепи — предусмотрен,
- категория безопасности — CAT III 1000 В и CAT IV 600 В,
- рабочая температура — от -20 до +55 °C,
- высота эксплуатации — до 2000 м,
- степень защиты — IP40,
- габариты с защитным чехлом — 203 × 100 × 50 мм,
- масса — 624 г,
- питание — четыре элемента AA,
- ресурс батарей в режиме мультиметра — до 1000 часов,
- гарантийный срок производителя — 3 года.
Особенности конструкции устройств
Fluke 1577 построен вокруг двух измерительных функций, объединенных общей электронной платформой. В стандартном режиме прибор используется как цифровой мультиметр для проверки напряжения, малых токов, сопротивления и непрерывности проводников. При переходе к контролю изоляции внутренняя схема формирует повышенное постоянное испытательное напряжение и оценивает сопротивление материала между токоведущими частями и корпусом либо между отдельными проводниками. Для испытаний предусмотрены два уровня — 500 и 1000 В. Такое исполнение ориентировано на электрическое оборудование, кабели, двигатели, генераторы и распределительные устройства, где состояние изоляции является одним из ключевых диагностических показателей. Максимальное отображаемое значение в этом режиме достигает 600 МОм. Важным элементом безопасности является предварительный контроль исследуемой цепи. Если прибор фиксирует на входе напряжение более 30 В, запуск проверки изоляции блокируется. Это уменьшает вероятность приложения испытательного напряжения к цепи, которая остается под внешним питанием. После завершения теста предусмотрен автоматический разряд остаточного емкостного напряжения. Дисплей оснащен подсветкой, поэтому результаты можно считывать в плохо освещенных щитах, шкафах и технических помещениях. Функция автоматического отключения снижает расход элементов питания во время перерывов между измерениями. В стандартный комплект входят дистанционный щуп, измерительные провода, зажимы типа «крокодил», жесткий футляр и четыре батареи AA.
Области применения
Функциональное сочетание мультиметра и измерителя изоляции позволяет использовать Fluke 1577 2157280 для разных электротехнических задач:
- проверка сопротивления изоляции электродвигателей,
- диагностика кабельных линий,
- испытание обмоток генераторов,
- контроль распределительных устройств,
- измерение напряжения в цепях AC и DC,
- проверка малых постоянных и переменных токов,
- контроль сопротивления электрических компонентов,
- поиск обрывов проводников,
- профилактическое обследование электрооборудования,
- техническое обслуживание промышленных установок,
- поиск причин снижения качества изоляции.
Компания «Олниса» поставляет измерительное оборудование Fluke для предприятий, сервисных организаций и эксплуатационных подразделений. В ассортимент поставляемой техники может входить цифровой мультиметр-мегаомметр Fluke 1577 2157280 с комплектом измерительных принадлежностей. По оборудованию доступны технические консультации, позволяющие уточнить характеристики и рабочие возможности конкретного исполнения. «Олниса» обеспечивает оперативную доставку измерительной техники по всей территории России.
Преимущества
Fluke 1577 2157280 объединяет в одном корпусе функции, которые обычно выполняются двумя отдельными приборами:
- измерение сопротивления изоляции до 600 МОм,
- испытательное напряжение 500 В,
- испытательное напряжение 1000 В,
- цифровой мультиметр True RMS,
- измерение AC/DC напряжения до 1000 В,
- контроль обычного сопротивления до 50 МОм,
- измерение тока до 400 мА,
- автоматический разряд цепи после изоляционного теста,
- блокировка тестирования при обнаружении напряжения выше 30 В,
- категория CAT III 1000 В,
- категория CAT IV 600 В,
- дисплей с подсветкой,
- автоматическое отключение питания,
- жесткий транспортировочный футляр,
- комплект щупов и зажимов,
- ресурс батарей до 1000 часов в режиме мультиметра.
Таким образом, цифровой мультиметр-мегаомметр Fluke 1577 2157280 предназначен для ситуаций, когда стандартных измерений напряжения и сопротивления недостаточно и необходимо дополнительно проверить состояние электрической изоляции. Прибор формирует испытательные уровни 500 и 1000 В, измеряет сопротивление изоляции до 600 МОм и одновременно выполняет основные функции профессионального мультиметра True RMS.
