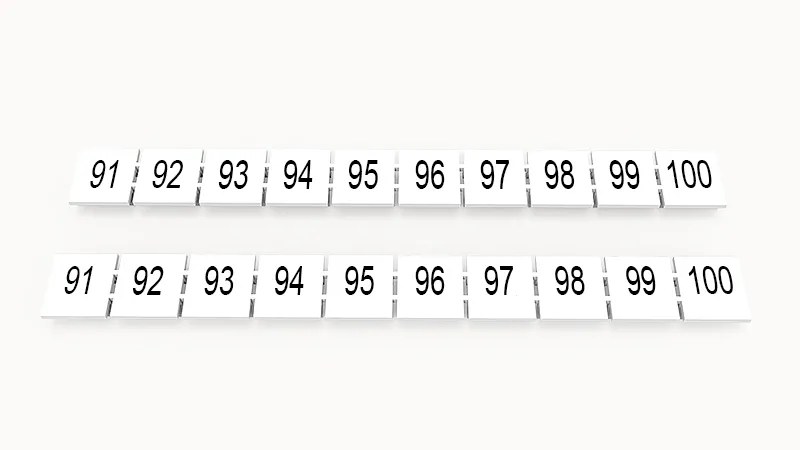

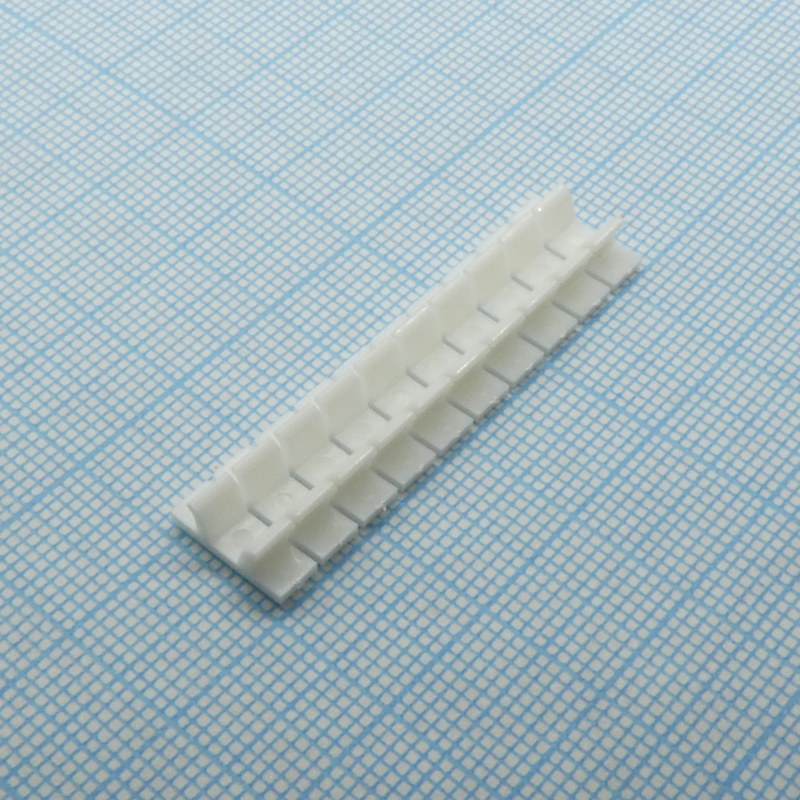

Маркировочная полоска DEGSON ZB4 92118900109 для идентификации клемм
Большое количество одинаковых клемм внутри электрического шкафа усложняет поиск нужной цепи при монтаже, проверке и обслуживании оборудования. Чтобы проводники и точки подключения можно было быстро сопоставить со схемой, используются специальные элементы идентификации. DEGSON ZB4 92118900109 представляет собой маркировочную полоску, рассчитанную на обозначение клеммных позиций цифрами, буквами и другими условными символами.
Технические характеристики
Ключевые параметры DEGSON ZB4 92118900109 представлены ниже:
- серия — DEGSON ZB4,
- номер исполнения — 92118900109,
- тип изделия — маркировочная полоска для клемм,
- цвет — белый,
- количество позиций — 10,
- конфигурация — 10 × 1,
- совместимая ширина — 4,25 мм,
- размер поля для обозначения — 3,65 × 10,7 мм,
- количество маркируемых потенциалов — 10,
- материал изоляционной части — полиамид PA,
- класс огнестойкости — UL 94 V0,
- диапазон температуры окружающей среды — от -40 до +105 °C,
- допустимая относительная влажность при хранении и транспортировке — 25–75 %,
- вариант нанесения обозначений — цифры, буквы и пользовательские символы,
- соответствие RoHS — предусмотрено,
- соответствие требованиям REACH — предусмотрено.
Особенности конструкции устройств
DEGSON ZB4 выполнена не как набор разрозненных этикеток, а как единая маркировочная полоска на десять последовательных мест. Такая конструкция особенно удобна при обозначении группы клемм, относящихся к одному функциональному участку шкафа. Нумерация располагается последовательно, поэтому специалист может быстрее сопоставлять физические подключения с позициями на электрической схеме. Основным материалом является полиамид PA. Он обеспечивает небольшую массу, электрическую изоляцию и достаточную механическую жесткость для установки в маркировочную зону клеммы. Производитель указывает класс горючести V0 по UL 94, что соответствует применению материала в составе электротехнических компонентов. Белая поверхность служит контрастным фоном для символов. На полоску могут наноситься цифровые и буквенные обозначения, а также другие знаки в соответствии с системой идентификации конкретного проекта. Это дает возможность использовать один тип аксессуара для нумерации цепей, обозначения фаз, функциональных групп или отдельных точек подключения. Размер поля 3,65 × 10,7 мм обеспечивает место для читаемого обозначения, при этом сама полоска рассчитана на оборудование с шагом 4,25 мм. Конструкция из десяти позиций помогает поддерживать визуально единообразную маркировку вдоль клеммного ряда. Маркировочная система играет важную роль не только при первоначальном монтаже. При последующем поиске неисправности специалисту необходимо быстро определить, какая клемма соответствует конкретной цепи. Четкая последовательная идентификация уменьшает вероятность ошибочного отключения соседнего проводника и ускоряет проверку соединений.
Области применения
Маркировка DEGSON ZB4 92118900109 может использоваться в различных электротехнических системах:
- нумерация клеммных рядов,
- обозначение цепей управления,
- идентификация подключений в шкафах автоматики,
- маркировка точек питания,
- обозначение сигнальных цепей,
- идентификация проводников по электрической схеме,
- разделение функциональных групп клемм,
- маркировка оборудования в распределительных шкафах,
- оформление клеммных сборок промышленного оборудования,
- упрощение сервисной диагностики и технического обслуживания.
Компания «Олниса» поставляет клеммные компоненты и аксессуары DEGSON для сборки электротехнических шкафов и систем промышленной автоматизации. В номенклатуре может быть представлена маркировочная полоска DEGSON ZB4 92118900109 на десять позиций. Клиентам доступны технические консультации по характеристикам продукции и совместимости конкретных исполнений. «Олниса» организует оперативную доставку оборудования и аксессуаров по всей территории России.
Преимущества
К основным достоинствам DEGSON ZB4 92118900109 относятся:
- десять маркировочных позиций в одной полоске,
- совместимость с шагом 4,25 мм,
- контрастная белая поверхность,
- возможность нанесения цифровых обозначений,
- возможность использования буквенных символов,
- поле маркировки 3,65 × 10,7 мм,
- изоляционный материал PA,
- огнестойкость UL 94 V0,
- эксплуатация при температуре от -40 до +105 °C,
- единое оформление клеммного ряда,
- упрощение поиска нужного соединения,
- снижение риска ошибок при обслуживании,
- соответствие требованиям RoHS.
Таким образом, DEGSON ZB4 92118900109 предназначена для систематизации и визуальной идентификации клеммных соединений. Десять последовательных позиций позволяют сформировать единый ряд обозначений, а белая поверхность обеспечивает хорошую читаемость нанесенных символов. Исполнение рассчитано на ширину 4,25 мм, изготовлено из полиамида PA и допускает применение в широком температурном диапазоне.
