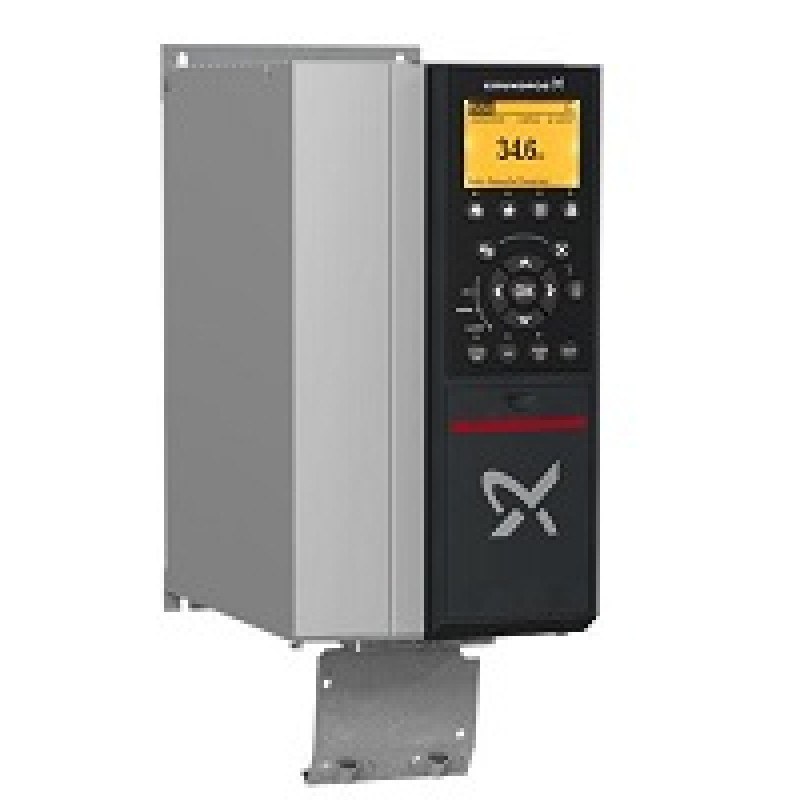

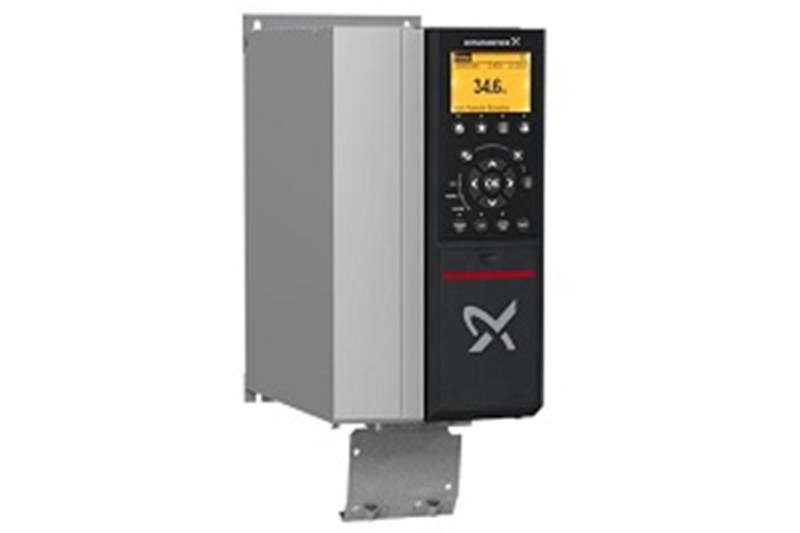

Частотный преобразователь Grundfos CUE 99616835 для управления насосными электродвигателями
Работа насоса с неизменной частотой вращения не всегда соответствует фактической потребности системы. Если расход или давление должны меняться в течение технологического цикла, постоянная работа двигателя на номинальной скорости приводит к избыточному энергопотреблению и необходимости регулировать поток арматурой. Частотный преобразователь Grundfos CUE 99616835 позволяет воздействовать непосредственно на скорость электродвигателя и тем самым изменять характеристику насосного агрегата. Исполнение рассчитано на трехфазное питание 525–600 В и двигатель типовой мощностью 11 кВт. CUE разработан именно как приводное решение для насосов и поддерживает несколько алгоритмов регулирования, включая постоянное давление, пропорциональный перепад давления и работу по заданной характеристике.
Технические характеристики
Основные электрические и конструктивные параметры Grundfos CUE 99616835 представлены ниже:
- серия — Grundfos CUE,
- номер исполнения — 99616835,
- категория — внешний частотный преобразователь,
- тип питающей сети — трехфазная,
- диапазон входного напряжения — 3 × 525–600 В,
- типовая мощность подключаемого двигателя — 11 кВт,
- эквивалентная мощность — 15 hp,
- максимальный выходной ток — 13 А,
- тип корпуса — B3,
- степень исполнения — IP20,
- максимальное сечение подключаемого проводника — 4 мм²,
- расчетный КПД — около 0,97,
- рекомендуемый синусоидальный фильтр — 97775162,
- частота питающей сети — 50/60 Гц,
- назначение — регулирование скорости насосного электродвигателя.
Особенности конструкции устройств
Grundfos CUE представляет собой отдельный электронный привод, который устанавливается между электрической сетью и двигателем насоса. Входной переменный ток сначала преобразуется во внутренней силовой части, после чего инвертор формирует для двигателя питание с изменяемой частотой и напряжением. В результате частота вращения может корректироваться в соответствии с требуемым режимом работы насосной системы. Такой способ управления принципиально отличается от механического ограничения потока. Вместо того чтобы заставлять насос постоянно работать на полной скорости и создавать дополнительное сопротивление клапаном, CUE снижает либо увеличивает обороты самого двигателя. Это позволяет изменять подачу и напор более непосредственно. Электроника CUE ориентирована на насосные применения. При вводе оборудования используются настройки, связанные с типом агрегата и требуемой системой регулирования. Производитель предусматривает режимы постоянного давления, постоянного перепада давления, пропорционального перепада, постоянного уровня, постоянного расхода, постоянной температуры и работы по фиксированной характеристике. Исполнение 99616835 предназначено для высоковольтной трехфазной сети 525–600 В. Типовая мощность электродвигателя составляет 11 кВт, однако при выборе CUE Grundfos рекомендует ориентироваться прежде всего на максимальный ток конкретного двигателя, а не только на значение мощности на его шильдике. Это позволяет корректно согласовать преобразователь с фактической электрической нагрузкой. Корпус IP20 рассчитан преимущественно на размещение внутри электротехнического шкафа или другого защищенного пространства. Для определенных конфигураций привода может применяться выходной синусоидальный фильтр.
Области применения
Grundfos CUE 99616835 может использоваться в насосных установках, где требуется изменение производительности без механического дросселирования:
- системы повышения давления,
- промышленное водоснабжение,
- циркуляционные насосные контуры,
- системы охлаждения,
- теплообменные установки,
- технологическая подача жидкости,
- насосные станции,
- контуры с поддержанием постоянного давления,
- системы с регулируемым расходом,
- установки с поддержанием заданной температуры,
- промышленные насосы с трехфазными электродвигателями соответствующих параметров.
Компания «Олниса» поставляет частотные преобразователи Grundfos и другое оборудование для управления промышленными насосными системами. В номенклатуре может быть представлен Grundfos CUE 99616835 для сети 3 × 525–600 В и двигателя типовой мощностью 11 кВт. Покупателям доступны технические консультации по характеристикам оборудования. «Олниса» организует оперативную доставку продукции по всей России.
Преимущества
Ключевые возможности Grundfos CUE 99616835 связаны со специализированным насосным управлением:
- регулирование частоты вращения электродвигателя,
- работа с двигателем типовой мощностью 11 кВт,
- трехфазное питание 525–600 В,
- максимальный выходной ток 13 А,
- КПД около 97 %,
- несколько насосных алгоритмов регулирования,
- возможность поддержания постоянного давления,
- регулирование по расходу, уровню или температуре,
- плавное изменение производительности насосной системы,
- возможность применения выходного синусоидального фильтра,
- корпус IP20 для шкафного размещения,
- ориентация программных функций на насосные установки.
Таким образом, Grundfos CUE 99616835 предназначен для управления скоростью трехфазного насосного электродвигателя и позволяет изменять рабочую характеристику агрегата в соответствии с текущими требованиями системы. Исполнение рассчитано на сеть 525–600 В, типовую мощность 11 кВт и выходной ток до 13 А. Использование частотного регулирования позволяет отказаться от постоянной работы двигателя на максимальной скорости там, где технологический процесс требует переменного расхода или давления.
