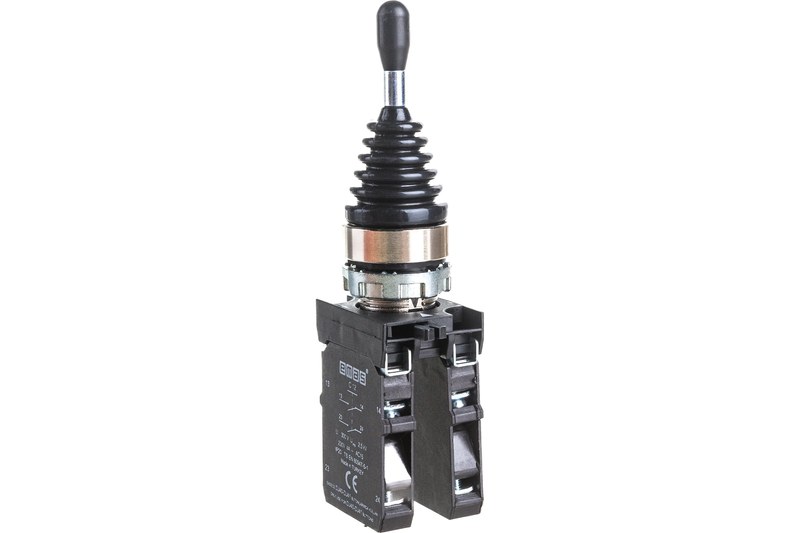

Кнопка управления EMAS CM707DJ41 — четырехпозиционный металлический джойстик для промышленного оборудования

Когда оператору необходимо задавать несколько направлений движения механизма с одного рабочего места, обычных отдельных кнопок может оказаться слишком много. EMAS CM707DJ41 объединяет четыре управляющих направления в одном компактном джойстиковом устройстве. Такой элемент устанавливается на панель или пульт и позволяет передавать команды исполнительным цепям перемещением рукоятки в требуемую сторону. Модель относится к металлической серии CM и рассчитана на посадочное отверстие диаметром 22 мм. Джойстик работает без постоянной фиксации: после прекращения воздействия рукоятка возвращается в исходное положение. Контактная конфигурация 2NO+2NO дает возможность формировать команды для четырех направлений управления.

Технические характеристики

Основные параметры кнопки управления EMAS CM707DJ41 представлены ниже:

• бренд — EMAS,
• серия — CM Metal,
• модель — CM707DJ41,
• тип устройства — джойстиковый орган управления,
• количество рабочих направлений — 4,
• режим рукоятки — самовозврат,
• контактная схема — 2NO+2NO,
• диаметр монтажного отверстия — 22 мм,
• номинальный рабочий ток — 4 А при 230 В AC,
• категория применения — AC-15,
• напряжение изоляции Ui — 300 В,
• импульсное выдерживаемое напряжение Uimp — 2,5 кВ,
• диэлектрическая прочность между корпусом и контактом — 2500 В AC,
• диэлектрическая прочность между разомкнутыми контактами — 1500 В AC,
• сопротивление изоляции — не менее 10 МОм при 500 В DC,
• минимальный механический ресурс — 500 000 операций,
• минимальный электрический ресурс — 100 000 операций,
• частота коммутаций — до 1200 операций в час,
• рабочая температура — от -15 до +65 °C,
• степень загрязнения — 3,
• защита со стороны панели — IP65,
• материал контактов — AgNi,
• допустимое сечение проводников — 1,5–2,5 мм²,
• момент затяжки клемм — 1,5 Н·м,
• условная отключающая способность при коротком замыкании — 1 кА.

Особенности конструкции устройств

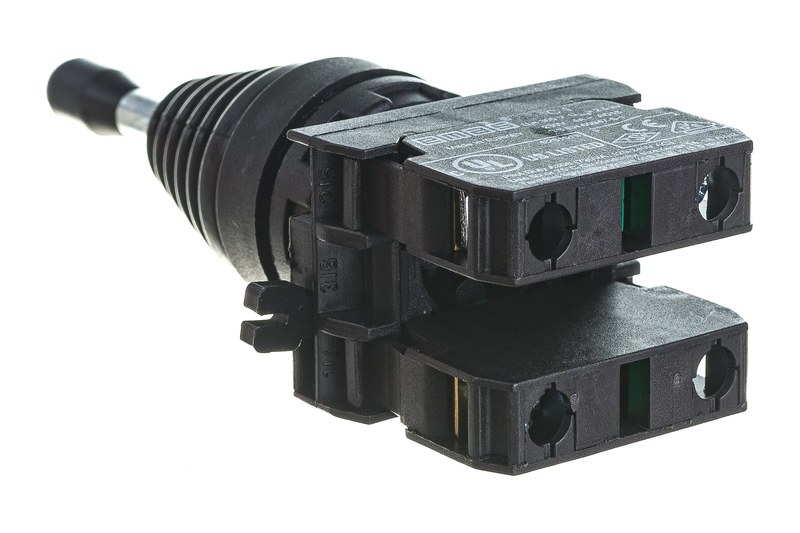

CM707DJ41 отличается от классической нажимной кнопки прежде всего способом формирования команды. Оператор воздействует на рычаг, отклоняя его в одном из четырех направлений. Каждому перемещению соответствует переключение определенной контактной цепи. После отпускания механический возвратный узел переводит рукоятку обратно в нейтральную позицию, поэтому команда существует только во время целенаправленного воздействия. Корпус управляющей части выполнен из металла методом литья и имеет защитное хроматное покрытие, повышающее стойкость поверхности к коррозии. Такая конструкция ориентирована на панели станков, подъемных устройств и других механизмов, где операторский элемент подвергается многократным перемещениям и случайным механическим нагрузкам. Контактные блоки изготовлены из негорючего полиамида PA6.6 класса V0. Токопроводящие поверхности выполнены из серебряно-никелевого сплава AgNi, применяемого в коммутационной аппаратуре благодаря сочетанию электрической проводимости и устойчивости к коммутационному износу. Посадочный диаметр 22 мм соответствует распространенному формату промышленных органов управления. Это позволяет размещать джойстик на металлических дверях шкафов, лицевых панелях пультов и операторских постах вместе с сигнальными лампами, переключателями и другими элементами аналогичного типоразмера. Защита IP65 с фронтальной стороны снижает проникновение пыли и водяных струй через область установки. Это имеет значение в производственных цехах, на станочных панелях и в других местах, где поверхность пульта может контактировать с загрязнениями или влагой.

Области применения

Четырехпозиционный джойстик EMAS CM707DJ41 может использоваться для формирования кратковременных управляющих команд в различных системах:

• перемещение рабочих органов станков,
• управление подъемом и опусканием механизмов,
• задавание движения вправо и влево,
• контроль перемещения вперед и назад,
• операторские пульты промышленного оборудования,
• управление конвейерными механизмами,
• шкафы автоматики,
• подъемно-транспортное оборудование,
• машиностроительные установки,
• локальные посты ручного управления,
• механизмы с четырьмя направлениями движения.

Компания «Олниса» поставляет органы управления EMAS для промышленных шкафов, машин и операторских пультов. В ассортименте может быть представлен четырехпозиционный металлический джойстик EMAS CM707DJ41 с монтажным диаметром 22 мм и контактной системой 2NO+2NO. Клиентам доступны технические консультации по характеристикам продукции. «Олниса» организует оперативную доставку оборудования по всей территории России.

Преимущества

Практические особенности EMAS CM707DJ41 определяются его специализированной конструкцией:

• четыре направления управления,
• автоматический возврат рукоятки,
• контактная конфигурация 2NO+2NO,
• металлическая управляющая часть,
• посадочный диаметр 22 мм,
• номинальный ток 4 А при 230 В AC,
• категория эксплуатации AC-15,
• защита IP65 со стороны панели,
• контакты из AgNi,
• механический ресурс от 500 000 операций,
• электрический ресурс от 100 000 операций,
• рабочая температура до +65 °C,
• подключение проводников сечением до 2,5 мм²,
• применение в компактных многокомандных пультах.

Таким образом, EMAS CM707DJ41 представляет собой четырехпозиционный джойстиковый орган управления для промышленной автоматики и оборудования с несколькими направлениями перемещения. Самовозвратная конструкция формирует кратковременную команду только при удержании рукоятки, а четыре направления позволяют заменить несколько раздельных кнопочных элементов одним компактным устройством.
