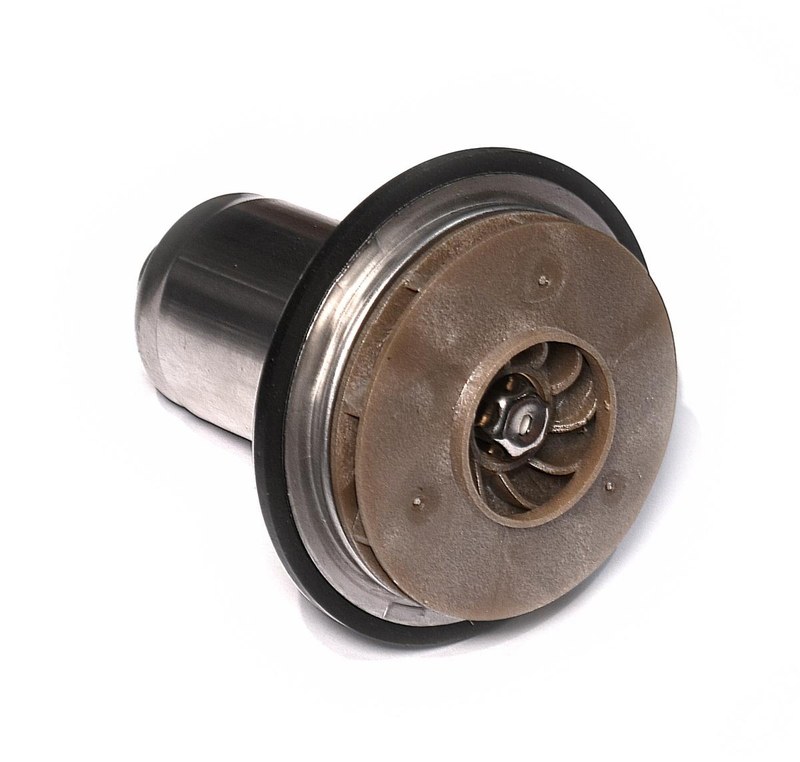

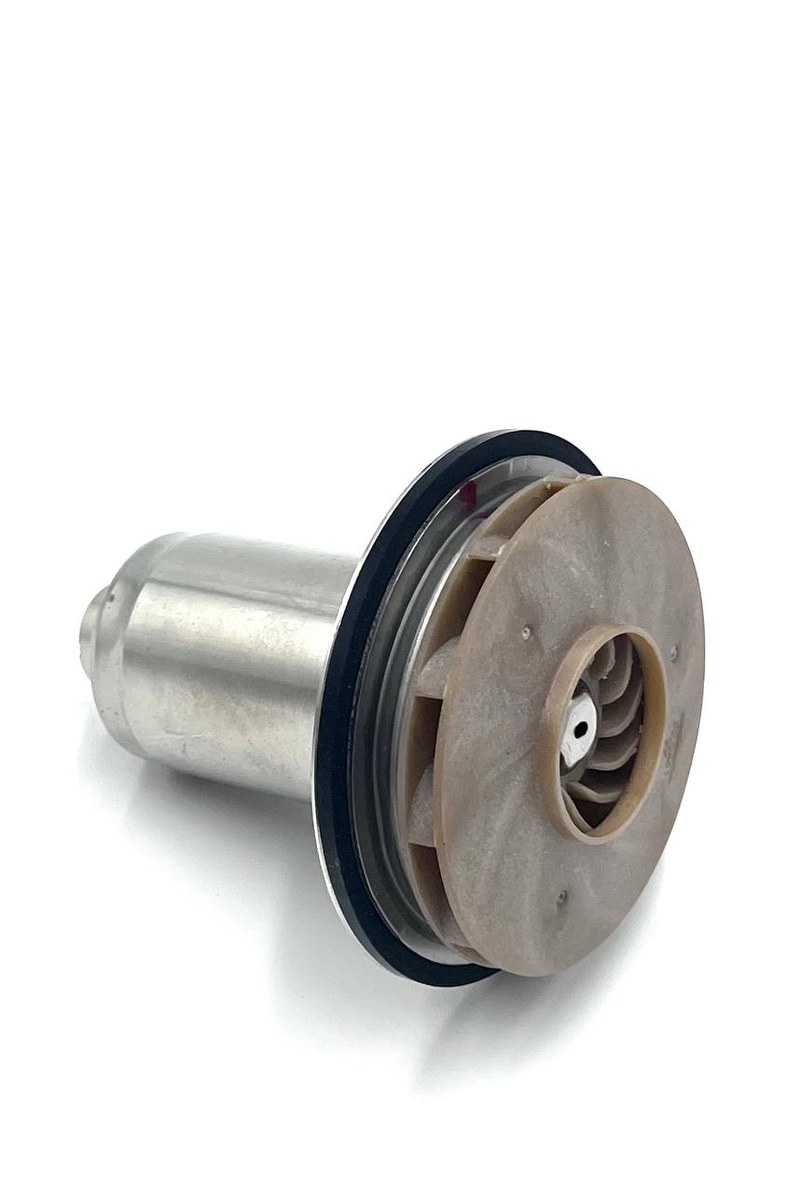

Роторный узел Grundfos UPS 25-60 130 59526447 для циркуляционного насоса
В насосах с мокрым ротором вращающаяся часть двигателя работает иначе, чем в традиционных агрегатах с выведенным наружу валом. Камера ротора заполнена перекачиваемой жидкостью, поэтому она одновременно участвует в охлаждении двигателя и работе подшипникового узла. Именно по этой схеме построен Grundfos UPS 25-60 130 59526447 — трехскоростной циркуляционный насос, роторный блок которого конструктивно объединен с гидравлической частью. Такое устройство позволяет отказаться от обычного торцевого уплотнения вращающегося вала. Между заполненной водой зоной и статором располагается герметичная разделительная гильза, а рабочее колесо получает вращение непосредственно от ротора.
Технические характеристики
Ниже приведены параметры исполнения Grundfos UPS 25-60 130 59526447, непосредственно связанные с работой электродвигателя и роторного узла:
- тип оборудования — циркуляционный насос с мокрым ротором,
- модель — Grundfos UPS 25-60 130,
- номер исполнения — 59526447,
- количество рабочих ступеней — 3,
- номинальное питание — 230 В,
- частота электросети — 50 Гц,
- потребляемая мощность на первой ступени — 45 Вт,
- потребляемая мощность на второй ступени — 65 Вт,
- потребляемая мощность на третьей ступени — 90 Вт,
- ток на первой ступени — 0,20 А,
- ток на второй ступени — 0,30 А,
- ток на третьей ступени — 0,40 А,
- емкость рабочего конденсатора — 2,5 мкФ,
- степень защиты двигателя — IP44,
- температурный класс — TF110,
- класс изоляции — H,
- максимально допустимое рабочее давление — 10 бар,
- монтажная длина исполнения — 130 мм,
- принцип двигателя — герметизированная конструкция с мокрым ротором.
Особенности конструкции устройств
Роторный блок находится внутри цилиндрической герметичной зоны двигателя и не имеет обычного вывода вращающегося вала через корпус. Статор располагается снаружи этой области и создает магнитное поле, которое приводит ротор во вращение. Между электрической обмоткой и жидкостью находится металлическая гильза, поэтому рабочая среда не контактирует непосредственно со статором. В насосах семейства UPS вращающийся узел опирается на радиальные подшипники, а осевая нагрузка воспринимается отдельной упорной поверхностью. Для конструкции семейства производитель применяет коррозионностойкую нержавеющую сталь в гильзе ротора и подшипниковой пластине, керамические элементы в радиальных опорах и углеродный материал в упорном подшипнике. Рабочее колесо у соответствующих малых и средних UPS выполняется из композитного материала. Особенность мокрой схемы заключается в том, что подшипниковому узлу не требуется отдельная масляная ванна. Через внутреннюю часть агрегата проходит рабочая жидкость, которая отводит тепло и создает условия для скольжения сопряженных поверхностей. По этой причине качество среды имеет большое значение: механические частицы и загрязнения способны ухудшать движение ротора и увеличивать сопротивление вращению. Сервисное устройство Grundfos UPS 25-60 130 59526447 позволяет получить доступ к вращающейся сборке после отделения приводной части от корпуса. В руководстве роторный узел показан как самостоятельная извлекаемая сборка. После демонтажа допускается очистка внутренней поверхности гильзы и самого ротора, затем узел устанавливается обратно. Такая компоновка дает возможность обслужить вращающиеся детали без разборки электродвигателя на отдельные магнитные и подшипниковые элементы.
Области применения
Роторный узел конструкции UPS 25-60 рассчитан на эксплуатацию внутри циркуляционных насосов, работающих в замкнутых жидкостных системах. Основные направления применения включают:
- радиаторные отопительные контуры,
- тепловые насосные установки,
- системы с принудительным движением теплоносителя,
- контуры теплообменного оборудования,
- инженерные линии отопления зданий,
- системы кондиционирования с жидкостным теплоносителем,
- циркуляционные участки технологического оборудования,
- насосные узлы с трехступенчатым регулированием производительности.
Компания «Олниса» поставляет насосное оборудование Grundfos и компоненты, предназначенные для его эксплуатации. При заказе деталей для Grundfos UPS 25-60 важно учитывать не только обозначение 25-60, но и конкретное исполнение оборудования, поскольку внутри одной размерной группы встречаются насосы с различными монтажными и электрическими параметрами. По продукции доступны технические консультации для уточнения характеристик и совместимости конкретного исполнения. Компания «Олниса» организует оперативную доставку оборудования по всей территории России.
Преимущества
Ключевыми особенностями роторной схемы Grundfos UPS 25-60 130 являются:
- работа вращающегося узла непосредственно в жидкой среде,
- отсутствие традиционного торцевого уплотнения выходного вала,
- смазывание опор рабочей жидкостью,
- охлаждение внутренних элементов перекачиваемой средой,
- герметичное разделение статора и заполненной жидкостью камеры,
- извлекаемая конструкция роторного блока,
- три ступени работы электродвигателя,
- питание от однофазной сети 230 В,
- защита двигателя IP44,
- изоляция класса H,
- допустимое давление до 10 бар,
- возможность очистки ротора при сервисном обслуживании.
Таким образом, роторный узел Grundfos UPS 25-60 130 59526447 является центральной вращающейся частью циркуляционного агрегата с мокрой конструкцией двигателя. Жидкость находится внутри роторной камеры, обеспечивает условия работы подшипников и участвует в теплоотводе, тогда как статор остается отделенным герметичной гильзой. Трехступенчатый двигатель позволяет работать с потребляемой мощностью 45, 65 или 90 Вт, а сервисная конструкция предусматривает извлечение роторной сборки для очистки.
