Цифровой мультиметр Fluke 10 — компактный измеритель напряжения, сопротивления и состояния электрических цепей
Проверка электрической цепи часто требует не сложного лабораторного комплекса, а небольшого прибора, способного быстро определить напряжение, сопротивление, исправность проводника или состояние полупроводникового перехода. Для таких работ предназначен цифровой мультиметр Fluke 10 — портативная модель 10-й серии, рассчитанная на базовые электрические измерения и диагностику. Прибор сочетает автоматический и ручной выбор диапазона, измерение постоянного и переменного напряжения, омметр, прозвонку и тест диодов. Такой набор функций делает устройство удобным для тех ситуаций, где необходимо последовательно проверить несколько параметров электрической системы одним компактным измерителем.
Технические характеристики
Измерительная архитектура Fluke 10 рассчитана на широкий диапазон напряжений и сопротивлений при сравнительно небольших размерах корпуса. Ниже рассмотрим основные характеристики прибора:
- максимальное измеряемое напряжение — 600 В,
- диапазоны постоянного напряжения — 4000 мВ, 4,000 В, 40,00 В, 400,0 В и 600 В,
- диапазоны переменного напряжения — 4000 мВ, 4,000 В, 40,00 В, 400,0 В и 600 В,
- разрешение по напряжению в зависимости от диапазона — от 1 мВ до 1 В,
- диапазоны сопротивления — 400,0 Ом, 4,000 кОм, 40,00 кОм, 400,0 кОм, 4,000 МОм и 40,00 МОм,
- максимальное измеряемое сопротивление — 40 МОм,
- разрешение в минимальном диапазоне сопротивления — 0,1 Ом,
- функция прозвонки — предусмотрена,
- сигнал прозвонки гарантированно включается при сопротивлении менее 25 Ом,
- контроль диодов — предусмотрен,
- диапазон теста диодов — 2,000 В,
- тип дисплея — цифровой 3¾-разрядный,
- максимальная индикация — 4000 отсчетов,
- частота обновления показаний — около 4 раз в секунду,
- выбор диапазона — автоматический либо ручной,
- максимальное напряжение между входом и землей — 600 В RMS,
- рабочая температура — от −10 до +50 °C,
- питание — батарея 9 В стандарта NEDA 1604 или IEC 6F22,
- ресурс щелочной батареи — приблизительно до 650 часов непрерывной работы,
- размер корпуса — около 34,6 × 70,5 × 142,3 мм,
- масса — приблизительно 286 г.
Особенности конструкции устройств

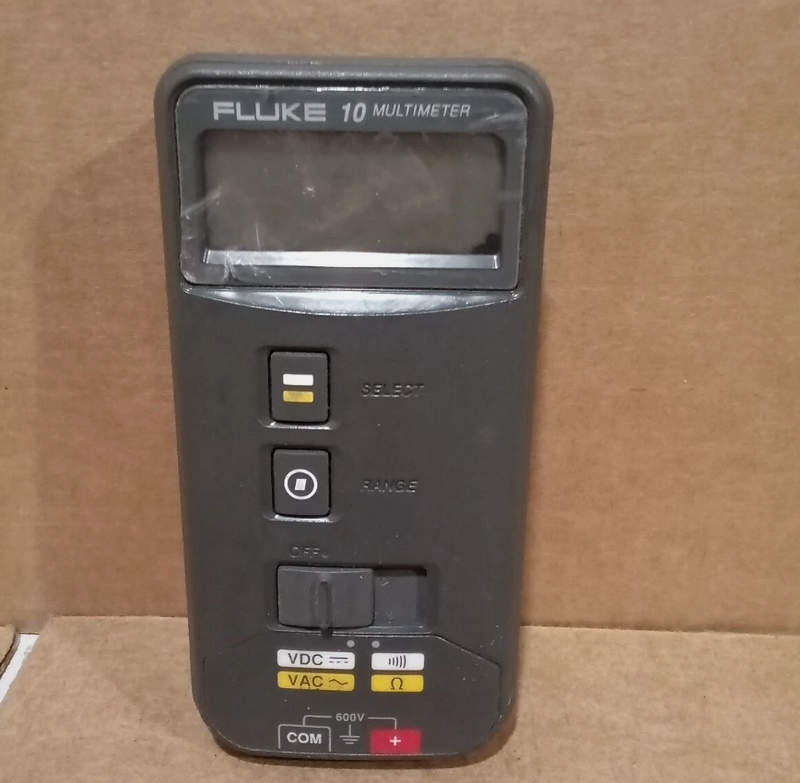

Fluke 10 построен как компактный ручной измерительный прибор с минимальным числом органов управления. Основной выбор режима выполняется механическим переключателем, а дополнительные функции активируются кнопками SELECT и RANGE. Такое построение сокращает количество действий перед измерением и позволяет быстро перейти от проверки напряжения к сопротивлению, прозвонке или тестированию диода. Измерительный сигнал поступает через входные гнезда на электронную схему, где масштабируется, преобразуется и передается в цифровую часть. Микропроцессор определяет выбранную функцию, обрабатывает входное значение и выводит результат на жидкокристаллический дисплей. При автоматическом режиме прибор самостоятельно выбирает подходящий диапазон, тогда как ручной режим позволяет зафиксировать его при необходимости. Функция прозвонки предназначена для быстрой оценки целостности проводника. Пользователю не требуется постоянно наблюдать за дисплеем: при достаточно низком сопротивлении прибор формирует звуковой сигнал.
Области применения
Набор функций Fluke 10 ориентирован на повседневную электрическую диагностику. Основные направления использования прибора следующие:
- измерение постоянного напряжения,
- проверка переменного сетевого напряжения,
- измерение сопротивления компонентов и цепей,
- поиск обрывов проводников,
- контроль целостности соединений,
- проверка диодов,
- диагностика электропроводки,
- контроль низковольтных электрических цепей,
- обслуживание бытового и промышленного электрооборудования,
- проверка элементов распределительных и управляющих систем.
Компания «Олниса» занимается поставками промышленного, электротехнического и измерительного оборудования, включая цифровые мультиметры Fluke 10 и другие приборы для диагностики электрических систем. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить функции, диапазоны измерения и особенности конкретной модели. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку измерительной техники в необходимые регионы.
Преимущества
Эксплуатационные качества Fluke 10 определяются прежде всего простотой измерительной архитектуры и компактностью. К основным преимуществам относятся:
- небольшие размеры корпуса,
- автоматический выбор диапазона,
- возможность ручной фиксации диапазона,
- измерение напряжения до 600 В,
- контроль сопротивления до 40 МОм,
- звуковая прозвонка,
- режим проверки диодов,
- продолжительная работа от одной батареи,
- удобство переносного применения,
- понятная организация органов управления.
Таким образом, цифровой мультиметр Fluke 10 представляет собой компактный прибор для основных электрических измерений: постоянного и переменного напряжения, сопротивления, целостности цепи и параметров диодного перехода. Дисплей на 4000 отсчетов, предел напряжения 600 В и сопротивления до 40 МОм формируют функциональный набор, достаточный для большого числа диагностических операций.
