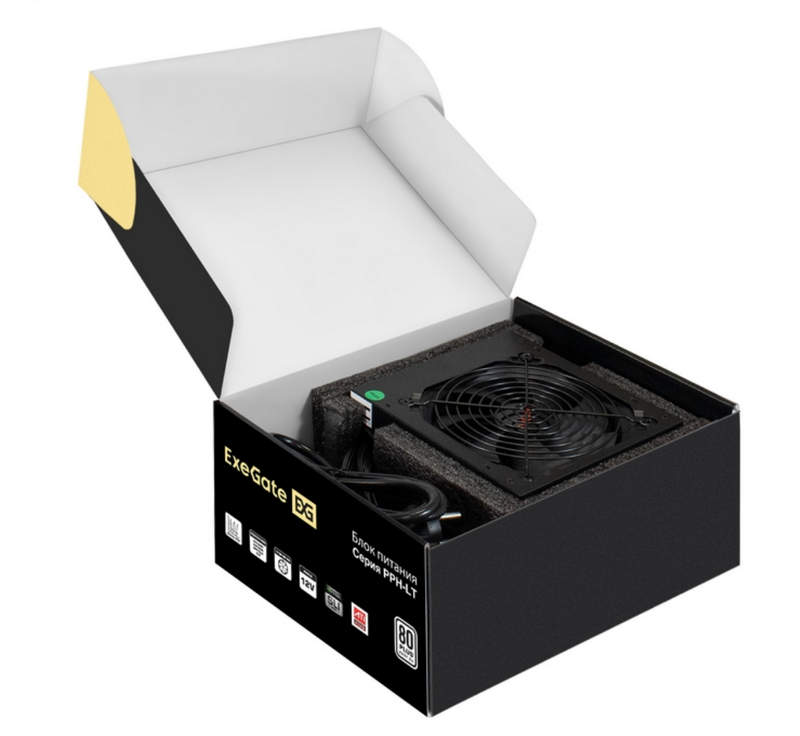

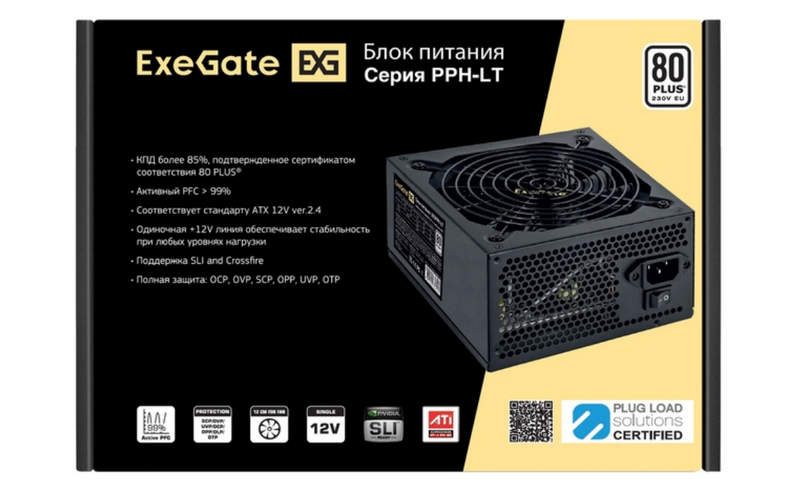

Блок питания ExeGate 700PPH-LT EX282048 на 700 Вт — ATX-источник с активным PFC и 80 PLUS
Внутри современного компьютера питание распределяется между узлами с совершенно разными электрическими требованиями. Процессор, видеокарта, накопители, вентиляторы и периферийные контроллеры получают энергию по отдельным линиям, однако все они зависят от одного источника. Поэтому блок питания должен не просто выдавать заявленные ватты, а удерживать рабочие напряжения, переносить изменение нагрузки и своевременно отключаться при электрической аварии. Для систем с суммарным энергопотреблением среднего и повышенного уровня предназначен блок питания ExeGate 700PPH-LT EX282048 мощностью 700 Вт. Он относится к формату ATX 12V v2.4, оснащается активной коррекцией коэффициента мощности и рассчитан на питание компьютерных компонентов через фиксированный комплект кабелей.
Технические характеристики
Электрическая конфигурация ExeGate 700PPH-LT ориентирована на системы, в которых основная нагрузка приходится на 12-вольтовую шину. Основные параметры модели следующие:
- артикул — EX282048,
- модель — 700PPH-LT,
- номинальная выходная мощность — 700 Вт,
- форм-фактор — ATX 12V v2.4,
- диапазон входного напряжения — 115–253 В,
- допустимая частота питающей сети — 47–63 Гц,
- максимальный входной ток — 8 А,
- тип коррекции коэффициента мощности — активный PFC,
- максимальный КПД — до 82 %,
- сертификация энергоэффективности — 80 PLUS,
- ток линии +3,3 В — до 20 А,
- ток линии +5 В — до 21 А,
- ток линии +12 В — до 52 А,
- ток линии −12 В — до 0,5 А,
- ток дежурной линии +5VSB — до 2 А,
- совместная мощность линий +3,3 В и +5 В — до 130 Вт,
- максимальная мощность линии +12 В — 624 Вт,
- мощность линии −12 В — до 6 Вт,
- мощность +5VSB — до 10 Вт,
- основной разъем питания системной платы — 24 pin ATX,
- количество разъемов CPU 4+4 pin — 2,
- количество PCI-E 6+2 pin — 2,
- количество SATA — 6,
- количество IDE Molex — 3,
- диаметр вентилятора — 120 мм,
- тип подшипника вентилятора — гидродинамический,
- уровень шума — приблизительно 23–26 дБА,
- заявленное среднее время наработки — 100 000 часов,
- рабочая температура — от 0 до +40 °C,
- габариты корпуса — 150 × 86 × 140 мм,
- цвет корпуса — черный.
Особенности конструкции устройств
ExeGate 700PPH-LT EX282048 построен по схеме Dual Forward. В такой архитектуре сетевое напряжение сначала проходит через входные цепи и выпрямление, после чего высокочастотная силовая часть преобразует энергию в набор постоянных напряжений, необходимых компьютерным компонентам. Главная задача этой схемы заключается в эффективной передаче мощности при сравнительно компактных размерах устройства. Отдельный узел активного PFC корректирует характер нагрузки на электросеть. Без такой схемы импульсный блок питания потребляет ток неравномерно относительно формы сетевого напряжения. Активная коррекция уменьшает реактивную составляющую и делает входной режим более управляемым. Наиболее нагруженной шиной является +12 В. Именно от нее в современных ПК фактически получают основную мощность преобразователи питания процессора и видеокарты. В EX282048 линия рассчитана на ток до 52 А и мощность до 624 Вт. Это составляет большую часть общей паспортной мощности блока и позволяет работать с системами, где значительный энергетический запрос формируют CPU и дискретный графический адаптер.
Области применения
Мощность 700 Вт и набор разъемов позволяют использовать ExeGate 700PPH-LT в различных компьютерных конфигурациях. Типичными направлениями применения являются:
- домашние производительные компьютеры,
- офисные рабочие станции,
- системы с дискретной видеокартой,
- ПК с несколькими SATA-накопителями,
- мультимедийные компьютеры,
- рабочие станции для графических приложений,
- универсальные системные блоки ATX,
- компьютеры с повышенным энергопотреблением процессора,
- системы с дополнительными вентиляторами и периферией,
- сборки, требующие запаса по мощности блока питания.
Компания «Олниса» осуществляет поставки компьютерного, электротехнического и промышленного оборудования, включая блоки питания ExeGate 700PPH-LT EX282048 мощностью 700 Вт. Для заказчиков доступны технические консультации по характеристикам продукции, позволяющие уточнить мощность, конфигурацию разъемов, параметры линий питания и другие особенности конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране.
Преимущества
Практические достоинства ExeGate 700PPH-LT связаны с распределением мощности и оснащением устройства. К наиболее заметным преимуществам относятся:
- мощность 700 Вт,
- сильная линия +12 В,
- активный PFC,
- сертификация 80 PLUS,
- два процессорных разъема,
- два PCI-E 6+2 pin,
- шесть подключений SATA,
- плоские кабели,
- 120-миллиметровое охлаждение,
- комплекс электрических защит.
Таким образом, ExeGate 700PPH-LT EX282048 представляет собой ATX-блок питания мощностью 700 Вт, ориентированный на компьютерные системы с заметной нагрузкой по 12-вольтовой линии. Из общей мощности до 624 Вт может приходиться на канал +12 В, что соответствует архитектуре современных ПК, где процессор и графическая подсистема являются основными потребителями энергии.
