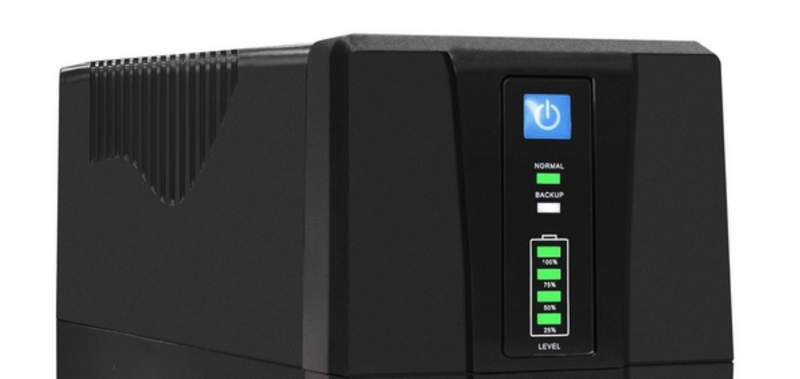

ExeGate Power Back BNB-850 EP285473 — линейно-интерактивный ИБП 850 ВА для локальной защиты электроники

Сбои питания редко развиваются по одному сценарию. В одном случае напряжение исчезает полностью, в другом — проседает до уровня, при котором электроника уже начинает работать нестабильно, а иногда в сети появляются кратковременные выбросы. Поэтому источник бесперебойного питания должен уметь работать в нескольких режимах и не переходить на аккумулятор каждый раз, когда входное напряжение отклоняется от номинала. Аппарат рассчитан на полную мощность 850 ВА и активную нагрузку до 480 Вт. В корпусе объединены автоматический регулятор AVR, инвертор, аккумулятор 12 В 9 А·ч, четыре резервируемых выхода IEC C13, световая индикация и схема защиты линии передачи данных.

Технические характеристики

Основные параметры ExeGate Power Back BNB-850 EP285473 следующие:

• артикул — EP285473,
• модель — Power Back BNB-850.LED.AVR.4C13.RJ,
• тип схемы — Line-Interactive,
• полная мощность — 850 ВА,
• активная мощность — 480 Вт,
• номинальное входное напряжение — 230 В,
• рабочий диапазон входного напряжения — 145–290 В,
• входная частота — 50/60 Гц ±5 Гц,
• номинальное выходное напряжение — 220 В,
• допустимое отклонение выходного напряжения — около ±10 %,
• частота на выходе — 50/60 Гц ±1 Гц,
• форма выходного напряжения от аккумулятора — ступенчатая аппроксимация синусоиды,
• автоматическая стабилизация AVR — предусмотрена,
• типичное время переключения — 4–8 мс,
• максимальное время перехода на резерв — до 13 мс,
• встроенный аккумулятор — ExeGate HR 12-9,
• напряжение аккумулятора — 12 В,
• емкость — 9 А·ч,
• тип батареи — герметичная свинцово-кислотная необслуживаемая,
• число силовых выходов — 4,
• тип выходных разъемов — IEC C13,
• все выходы имеют аккумуляторное резервирование,
• защита информационной линии — предусмотрена,
• тип индикации — LED,
• поддержка холодного старта — предусмотрена,
• автоматический перезапуск после восстановления сети — предусмотрен,
• ориентировочное время заряда до 90 % — 4–6 часов,
• КПД при сетевой работе — более 95 %,
• рабочая температура — от 0 до +40 °C,
• допустимая относительная влажность — до 90 %,
• акустический уровень — около 40 дБА,
• степень защиты корпуса — IP20,
• габариты — приблизительно 95 × 140 × 280 мм,
• масса — около 4,65 кг.

Особенности конструкции устройств

Внутренняя схема ExeGate Power Back BNB-850 EP285473 не держит аккумулятор постоянно включенным в силовую цепь. При нормальной сети питание проходит по основному тракту, а батарея остается заряженной и готовой к переходу в автономный режим. Когда входное напряжение начинает отклоняться, электронная система сначала задействует AVR. Автоматический регулятор повышает или понижает уровень напряжения в пределах своих возможностей и тем самым позволяет продолжить работу без расходования батарейного заряда. Такой принцип отличает линейно-интерактивный ИБП от простого резервного устройства, которое при каждом существенном отклонении вынуждено переходить на аккумулятор. Если сеть полностью исчезает либо ее параметры выходят за допустимые пределы, питание переключается на встроенную батарею. Постоянное напряжение 12 В поступает на инвертор, который формирует переменное напряжение для подключенной нагрузки. Переход занимает несколько миллисекунд и рассчитан на то, чтобы совместимая электроника не успела отключиться. Используемый аккумулятор относится к герметичному свинцово-кислотному типу. Его конструкция не требует обслуживания с доливом электролита. После возвращения внешнего напряжения встроенная зарядная схема автоматически восстанавливает запас энергии.

Области применения

По мощности и конфигурации выходов BNB-850 ориентирован на локальные электронные комплексы. Наиболее характерными вариантами применения являются:

• персональные компьютеры,
• мониторы,
• офисные рабочие места,
• сетевые коммутаторы,
• маршрутизаторы,
• модемы,
• кассовые терминалы,
• телекоммуникационное оборудование,
• небольшие системы видеонаблюдения,
• периферийные устройства с совместимой мощностью.

Компания «Олниса» осуществляет поставки компьютерного, электротехнического и промышленного оборудования, включая ExeGate Power Back BNB-850 EP285473. Заказчикам доступны технические консультации по характеристикам продукции, в рамках которых можно уточнить мощность, аккумуляторную конфигурацию, тип выходов и особенности конкретной модификации. Компания также обеспечивает оперативную доставку по всей стране.

Преимущества

К практическим достоинствам ExeGate Power Back BNB-850 относятся:

• линейно-интерактивная схема,
• автоматическая коррекция напряжения,
• четыре резервируемых IEC C13,
• встроенная батарея 12 В 9 А·ч,
• компактный корпус,
• защита линии передачи данных,
• холодный запуск,
• автоматический рестарт,
• простая LED-индикация,
• быстрое переключение на аккумулятор.

Таким образом, ExeGate Power Back BNB-850 EP285473 представляет собой компактный ИБП, рассчитанный на защиту небольшой группы электронных потребителей. Его работа строится по двухступенчатому принципу: умеренные отклонения напряжения компенсирует AVR, а при полном исчезновении либо критическом ухудшении сети нагрузка переводится на батарею.
