Сетевой кабель ExeGate Special FTP Cat.5e EX138967 — экранированная медная линия 305 м для Gigabit Ethernet

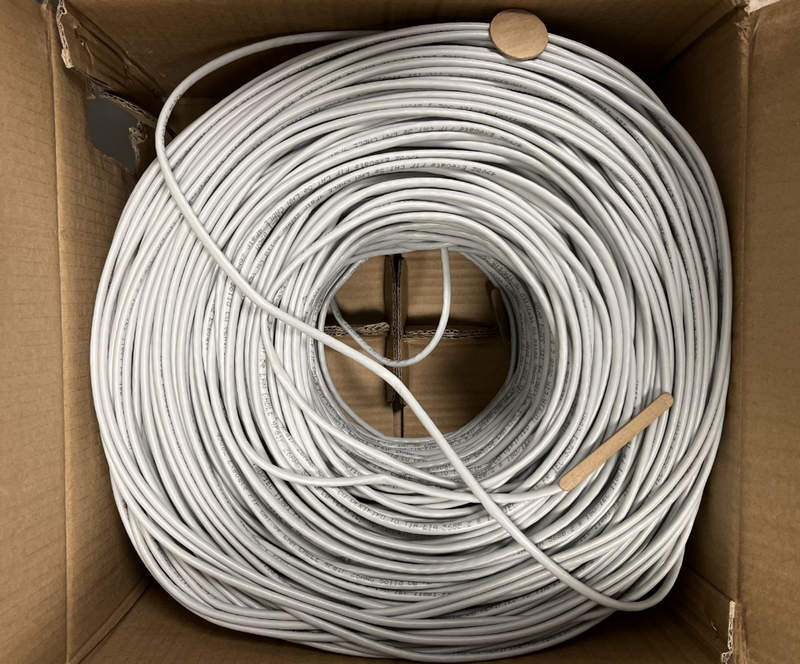

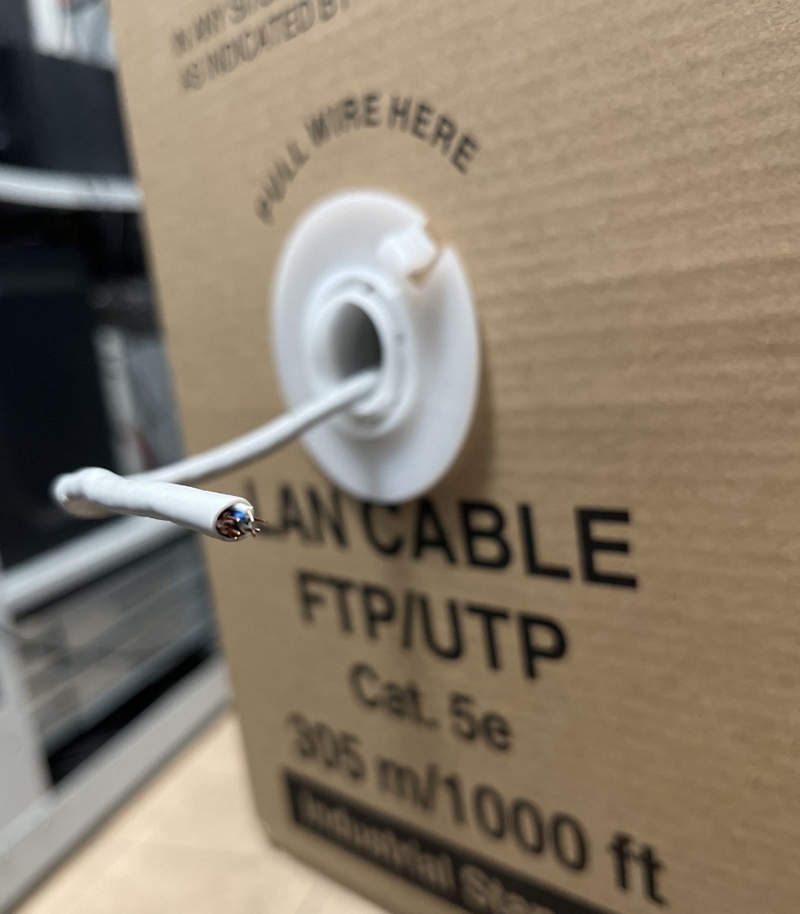

Передача данных по медной линии зависит не только от сетевого оборудования на ее концах. На качество канала непосредственно влияют геометрия витых пар, материал проводников, частотные свойства кабеля и уровень внешних электромагнитных помех. Если линия прокладывается рядом с силовыми проводами, электрооборудованием или другими источниками наводок, дополнительный экран позволяет уменьшить воздействие окружающего электрического поля на информационный сигнал. Для подобных условий предназначен сетевой кабель ExeGate Special FUTP4-C5e-CU-S26-IN-PVC-GY-305, артикул EX138967. Он относится к категории 5e, содержит четыре витые пары из меди и имеет общий экран. Кабель поставляется длиной 305 м в коробке Pullbox и ориентирован на стационарную прокладку внутри помещений.
Технические характеристики
Конструкция EX138967 рассчитана на формирование горизонтальных и магистральных участков структурированной кабельной системы. Для конкретного исполнения характерны следующие параметры:
- артикул — EX138967,
- категория кабеля — 5e,
- тип экранирования — FTP,
- количество витых пар — 4,
- общее количество жил — 8,
- материал токопроводящих жил — медь,
- исполнение проводников — однопроволочное,
- диаметр проводника — 0,41 мм,
- калибр проводника — 26 AWG,
- допуск диаметра — ±0,02 мм,
- длина кабеля — 305 м,
- материал наружной оболочки — PVC,
- цвет оболочки — серый,
- назначение — внутренняя прокладка,
- тип упаковки — Pullbox,
- рабочая частотная полоса — до 100 МГц,
- скорость при использовании четырех пар — до 1000 Мбит/с,
- скорость при использовании двух пар — до 100 Мбит/с,
- температура монтажа — от −10 до +50 °C,
- минимальная рабочая температура — −40 °C,
- максимальная рабочая температура — +60 °C,
- масса упаковки — около 9,6 кг,
- габариты упаковки — приблизительно 255 × 368 × 364 мм,
- соответствие — ISO/IEC 11801, IEC 61156, EN 50173 и TIA/EIA 568-B.2.
Особенности конструкции устройств
Физическая основа ExeGate Special FTP Cat.5e EX138967 состоит из восьми медных проводников, объединенных попарно. Жилы каждой пары регулярно перекручиваются между собой. Такая геометрия нужна не для механического удобства, а для уменьшения взаимного влияния электрических сигналов и внешних наведенных помех. В отличие от неэкранированного UTP, данное исполнение имеет общий защитный экран. Он окружает комплект витых пар и создает дополнительный барьер между информационными проводниками и внешним электромагнитным полем. Именно поэтому FTP-кабель особенно востребован в помещениях, где трасса проходит рядом с кабелями электропитания, распределительными шкафами, электродвигателями либо другим оборудованием, способным формировать помехи. Проводники выполнены из меди, а не из омедненного алюминия. Медная жила отличается более низким удельным сопротивлением и лучше подходит для длинных стационарных линий передачи данных. Диаметр каждого проводника составляет около 0,41 мм, что соответствует 26 AWG.
Области применения
ExeGate EX138967 рассчитан на стационарные внутренние информационные линии, где требуется экранирование и поддержка категории 5e. Основными направлениями его применения являются:
- локальные вычислительные сети,
- структурированные кабельные системы,
- соединение сетевых розеток с коммутационными панелями,
- офисные Ethernet-линии,
- подключение рабочих мест,
- сети IP-видеонаблюдения,
- подключение точек доступа,
- линии между коммутаторами и конечными устройствами,
- внутренние телекоммуникационные трассы,
- кабельные участки в условиях электромагнитных помех.
Компания «Олниса» поставляет сетевое, телекоммуникационное и промышленное оборудование, включая кабель ExeGate Special FTP Cat.5e EX138967 длиной 305 м. Заказчикам доступны технические консультации по характеристикам продукции, позволяющие уточнить материал жил, категорию, тип экрана, оболочку и другие параметры конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране.
Преимущества
Эксплуатационные достоинства EX138967 определяются сочетанием медных проводников и экранированной структуры. К ключевым преимуществам относятся:
- медные токопроводящие жилы,
- общий экран от внешних наводок,
- поддержка Gigabit Ethernet,
- четыре полноценные витые пары,
- стандарт категории 5e,
- удобная упаковка 305 м,
- пригодность для стационарной разводки,
- широкий температурный диапазон эксплуатации,
- совместимость со стандартной СКС,
- универсальность внутренних сетевых трасс.
Таким образом, ExeGate Special FUTP4-C5e-CU-S26-IN-PVC-GY-305 EX138967 представляет собой неэластичный монтажный кабель для построения постоянных сегментов локальной сети. Четыре медные витые пары формируют информационную среду категории 5e, а общий экран уменьшает восприимчивость линии к внешним электромагнитным воздействиям.
