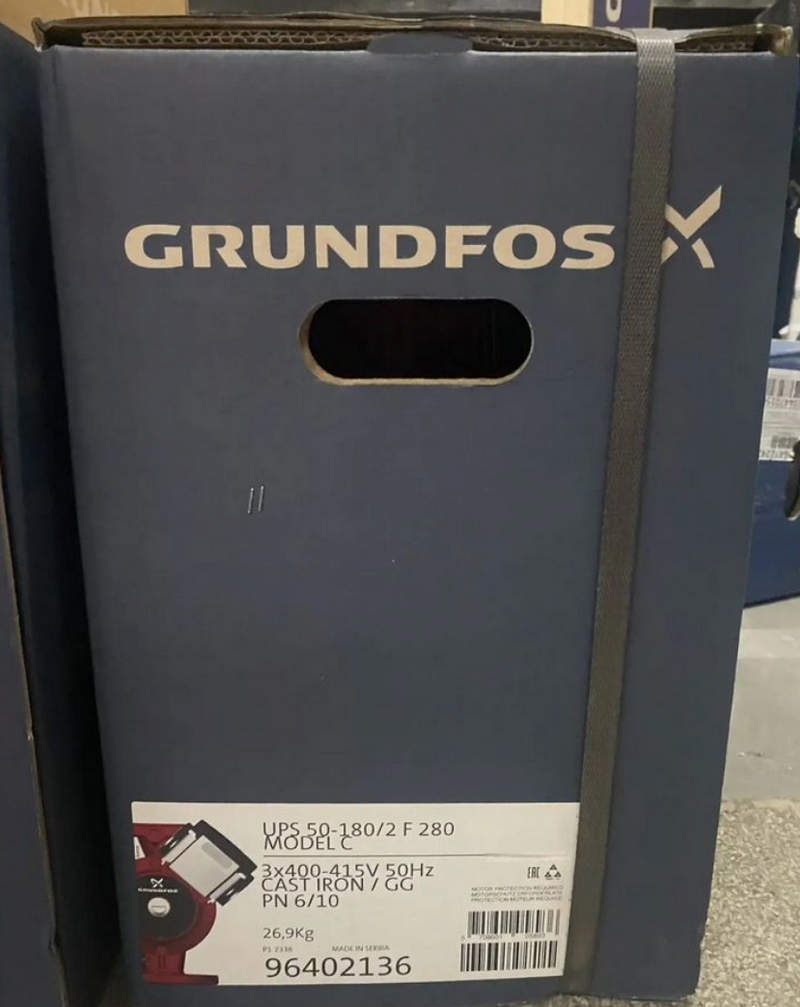

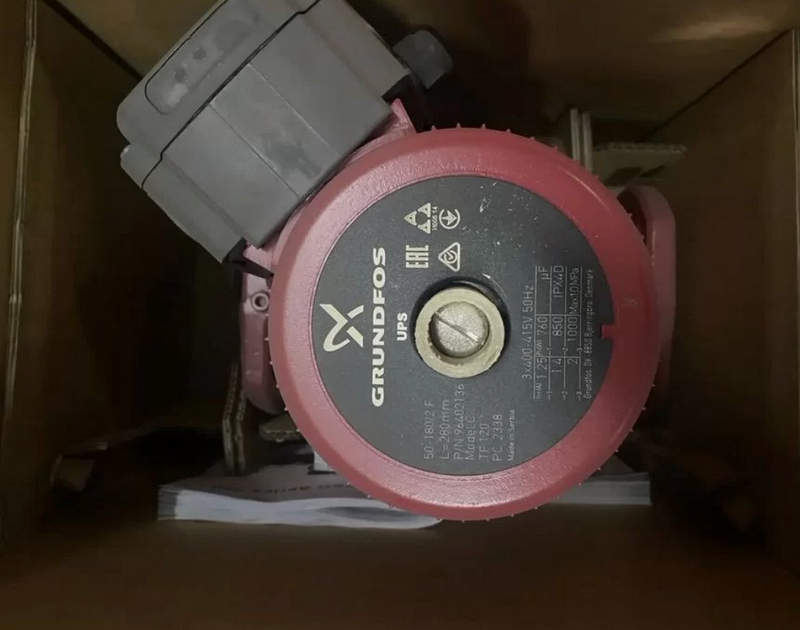

Циркуляционный насос Grundfos UPS 50-180 F 280 96402136 — фланцевая модель для высоконагруженных тепловых сетей
В протяженном тепловом контуре насос должен компенсировать сопротивление, которое создают трубопроводы, теплообменники, регулирующая арматура и распределительные участки. Чем больше расход и сложнее схема, тем выше требования к напорной способности циркуляционного оборудования. Для таких условий предназначен циркуляционный насос Grundfos UPS 50-180 F 280, артикул 96402136 — трехскоростной агрегат фланцевого исполнения с условным проходом DN 50.
Технические характеристики
Рабочие параметры Grundfos UPS 50-180 F позволяют использовать насос в контурах, где требуется сочетание крупного проходного сечения и значительного гидравлического потенциала. Ниже приведем основные показатели трехфазного исполнения:
- модель — Grundfos UPS 50-180 F 280,
- артикул — 96402136,
- категория — циркуляционный насос,
- номинальный диаметр подключения — DN 50,
- тип присоединения — фланцевый,
- монтажная длина — 280 мм,
- число фиксированных скоростей — 3,
- электропитание — 3 × 400–415 В,
- частота сети — 50 Гц,
- потребляемая мощность на первой скорости — до 760 Вт,
- потребляемая мощность на второй скорости — до 850 Вт,
- потребляемая мощность на третьей скорости — до 1000 Вт,
- рабочий ток по режимам — приблизительно 1,25, 1,40 и 2,00 А,
- диапазон температуры перекачиваемой среды — от −10 до +120 °C,
- класс защиты электрической части — IPX4D,
- варианты фланцевого исполнения — PN 6/PN 10,
- допустимое давление для PN 6 — до 10 бар,
- допустимое давление для PN 10 — до 15 бар,
- масса чугунного трехфазного исполнения — около 25,6 кг,
- максимальная напорная характеристика приближается к 14 м,
- максимальная подача по рабочим кривым достигает примерно 35 м³/ч.
Особенности конструкции устройств
Grundfos UPS 50-180 F 280 96402136 построен по мокророторной схеме, при которой вращающийся узел двигателя взаимодействует с перекачиваемой средой. Подобная архитектура принципиально отличается от насосов с сухим ротором: между двигателем и рабочим колесом отсутствует выступающий наружу вал, которому потребовалось бы отдельное торцевое или сальниковое уплотнение. Жидкость внутри агрегата одновременно принимает участие в охлаждении роторного блока и создании рабочих условий для подшипниковых элементов. Гидравлическая часть размещена в массивном корпусе с фланцами DN 50. Поток входит в центральную область рабочего колеса, захватывается его лопатками и перемещается к периферии. При этом жидкость получает кинетическую энергию, которая внутри корпуса частично преобразуется в давление. Возникший перепад заставляет теплоноситель двигаться через сопротивление всей подключенной сети.
Области применения
Гидравлические возможности Grundfos UPS 50-180 F ориентированы на системы, где требуется интенсивное перемещение теплоносителя. Основные направления использования модели следующие:
- центральные системы водяного отопления,
- котельные циркуляционные магистрали,
- тепловые пункты крупных зданий,
- контуры коммерческой недвижимости,
- системы теплоснабжения производственных помещений,
- жидкостные контуры вентиляционных установок,
- системы кондиционирования и охлаждения,
- магистрали с теплообменным оборудованием,
- разветвленные инженерные сети,
- технологические контуры с допустимыми характеристиками рабочей среды.
Компания «Олниса» поставляет промышленное и инженерное оборудование, включая циркуляционные насосы Grundfos UPS 50-180 F 280 96402136 и другие модели насосной техники. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить электрическое исполнение, присоединительные размеры и рабочие параметры конкретной позиции. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку продукции в различные регионы.
Преимущества
Эксплуатационные свойства Grundfos UPS 50-180 F формируются сочетанием мощной гидравлики и традиционной мокророторной конструкции. К главным достоинствам относятся:
- высокая напорная способность,
- надежное фланцевое соединение,
- три варианта рабочего режима,
- устойчивость к продолжительной нагрузке,
- прочность гидравлического корпуса,
- предсказуемость характеристик,
- долговечность основных узлов,
- пригодность для крупных циркуляционных контуров,
- умеренная конструктивная сложность,
- стабильность работы в постоянном режиме.
Таким образом, циркуляционный насос Grundfos UPS 50-180 F 280, артикул 96402136, рассчитан на инженерные сети, в которых оборудование должно обеспечивать значительный расход и преодолевать повышенное гидравлическое сопротивление. Фланцевое подключение DN 50, трехфазный двигатель и три скорости делают модель подходящей для достаточно мощных отопительных, климатических и технологических контуров.
