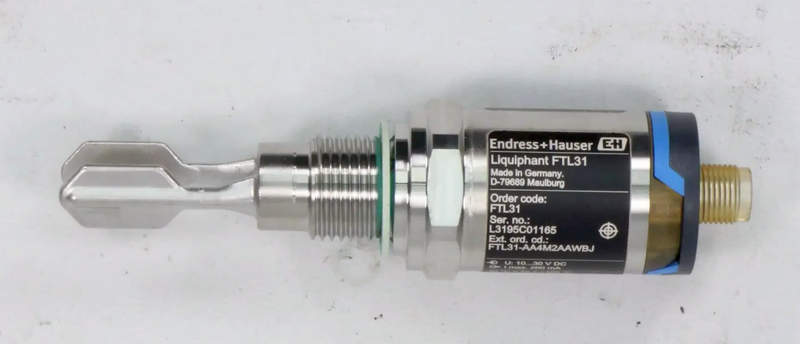

Вибрационный датчик уровня Endress+Hauser Liquiphant FTL31 FTL31-AA4M2AAWBJ — компактный контроль наличия жидкости

Контроль заполнения резервуара не всегда требует непрерывного измерения уровня в миллиметрах или процентах. Во многих технологических процессах достаточно надежно определить достижение жидкостью конкретной отметки: например, сформировать сигнал при заполнении емкости либо не допустить работы насоса без жидкости. Для выполнения такой задачи предназначен вибрационный датчик уровня Endress+Hauser Liquiphant FTL31, артикул FTL31-AA4M2AAWBJ. Устройство относится к категории сигнализаторов предельного уровня. Вместо поплавка или механической подвижной системы здесь используется миниатюрная вибрационная вилка, частота колебаний которой зависит от того, находится чувствительный элемент в воздухе или погружен в жидкость.

Технические характеристики

Конкретное исполнение FTL31-AA4M2AAWBJ рассчитано на компактные промышленные установки и трехпроводное подключение постоянного тока. Ниже рассмотрим его основные параметры:

• бренд — Endress+Hauser,
• категория — вибрационный датчик предельного уровня,
• серия — Liquiphant FTL31,
• артикул — FTL31-AA4M2AAWBJ,
• измерительная задача — сигнализация предельного уровня жидкости,
• принцип действия — вибрационный,
• напряжение питания — 10–30 В DC,
• схема подключения — трехпроводная,
• тип выходного сигнала — PNP,
• электрический разъем — M12,
• степень защиты соединения — IP65/IP67,
• исполнение оболочки — NEMA Type 4X,
• процессное присоединение — резьба ISO 228 G 1/2,
• материал процессного присоединения — нержавеющая сталь 316L,
• исполнение чувствительного элемента — компактное,
• максимальная температура процесса для выбранной конфигурации — +100 °C,
• температура окружающей среды для серии — от −40 до +70 °C,
• допустимое давление процесса для семейства — от вакуума до 40 бар,
• минимальная стандартная плотность рабочей среды — более 0,7 г/см³,
• для соответствующей специальной настройки минимальная плотность может составлять более 0,5 г/см³,
• основные контактирующие со средой детали изготовлены из стали 316L.

Особенности конструкции устройств

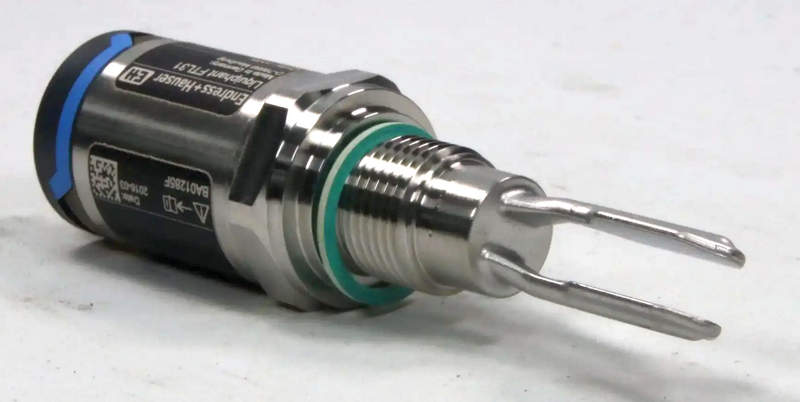

В основе Endress+Hauser Liquiphant FTL31 FTL31-AA4M2AAWBJ находится короткий металлический вибрационный элемент вилочного типа. Встроенная электроника возбуждает его с определенной частотой и одновременно отслеживает характер колебаний. Пока вилка находится вне жидкости, механическая система имеет одно резонансное состояние. После контакта с рабочей средой дополнительная масса жидкости изменяет динамику колебаний. Электронная схема распознает это изменение и переключает выход. Такой способ контроля позволяет отказаться от механизма, который должен свободно перемещаться вверх и вниз вслед за поверхностью продукта. В датчике нет поплавка, длинной направляющей или шарнирного элемента, поэтому его работа не определяется геометрией движения механической детали. Компактная чувствительная часть вводится непосредственно в необходимую точку резервуара или трубопровода. Существенное свойство вибрационного метода заключается в слабой зависимости результата от электропроводности жидкости. Датчик не требует, чтобы среда замыкала электрическую цепь между электродами.

Области применения

Компактное исполнение и вибрационный принцип позволяют использовать Endress+Hauser Liquiphant FTL31 в разных системах хранения и перемещения жидкости. Основные направления применения следующие:

• защита резервуаров от переполнения,
• контроль минимального уровня в емкостях,
• защита насосов от сухого хода,
• сигнализация заполнения технологических баков,
• контроль наличия жидкости в трубопроводах,
• небольшие накопительные емкости,
• системы водоподготовки,
• моечные и очистные установки,
• машиностроительное технологическое оборудование,
• автоматизированные процессы с дискретным контролем жидкости.

Компания «Олниса» осуществляет поставки промышленного измерительного оборудования, включая датчики уровня Endress+Hauser Liquiphant FTL31 с артикулом FTL31-AA4M2AAWBJ. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить электрическое исполнение, процессное присоединение и параметры конкретной позиции. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку продукции в различные регионы.

Преимущества

Эксплуатационные качества Liquiphant FTL31 связаны прежде всего с компактным вибрационным принципом контроля. К основным преимуществам относятся:

• стабильность срабатывания,
• компактность чувствительного узла,
• отсутствие подвижного поплавкового механизма,
• коррозионная стойкость контактирующих деталей,
• небольшая зависимость от проводимости жидкости,
• устойчивость к турбулентности,
• простота дискретного контроля,
• надежность электронной обработки,
• защищенное электрическое подключение,
• универсальность промышленного применения.

Таким образом, вибрационный датчик уровня Endress+Hauser Liquiphant FTL31, артикул FTL31-AA4M2AAWBJ, предназначен для точного определения момента, когда жидкость достигает заданной точки технологической установки. Контроль выполняется по изменению резонансного состояния чувствительной вилки, поэтому устройству не требуется механически следовать за поверхностью жидкости.
