Консольный насос Grundfos NK 50-200/198 A2F2AE-SBQQE 98973492 — промышленная гидравлика для интенсивной перекачки

В инженерных системах с крупными расходами рабочая задача насоса выходит далеко за рамки обычной циркуляции. Оборудованию приходится длительно переносить механическую нагрузку, создавать стабильный перепад давления и перемещать значительные объемы жидкости через разветвленную сеть. Для подобных режимов предназначен консольный центробежный насос Grundfos NK 50-200/198 A2F2AE-SBQQE 98973492. В этой конструкции двигатель и гидравлическая часть являются самостоятельными агрегатами, установленными на общей раме и связанными муфтой. Подобная компоновка характерна для промышленного оборудования, где важны ремонтопригодность, механическая устойчивость и возможность эксплуатации при существенной производительности.

Технические характеристики

Рабочая конфигурация конкретного исполнения NK 50-200/198 ориентирована на транспортирование воды и сходных по свойствам жидкостей при достаточно высоком расходе. Основные параметры модели следующие:

• артикул оборудования — 98973492,
• полное исполнение — NK 50-200/198 A2F2AE-SBQQE,
• тип насоса — горизонтальный одноступенчатый центробежный,
• номинальная производительность — около 81,03 м³/ч,
• номинальный напор — приблизительно 46,04 м,
• частота вращения, на которой рассчитаны рабочие данные, — 2930 об/мин,
• мощность установленного электродвигателя — 15 кВт,
• фактический диаметр рабочего колеса — 198 мм,
• номинальный диаметр рабочего колеса — 200 мм,
• всасывающее присоединение — DN 65,
• напорное присоединение — DN 50,
• номинальный класс давления фланцев — PN 16,
• диапазон температуры перекачиваемой жидкости — от −25 до +120 °C,
• положение вала — горизонтальное,
• вход жидкости в корпус — осевой,
• выход потока — радиальный,
• материал насосного корпуса — чугун EN-GJL-250,
• рабочее колесо изготовлено из чугуна,
• износное кольцо выполнено из латуни,
• вал насосной части изготовлен из нержавеющей стали,
• тип торцевого уплотнения — BQQE,
• тип электропитания двигателя — трехфазный.

Особенности конструкции устройств

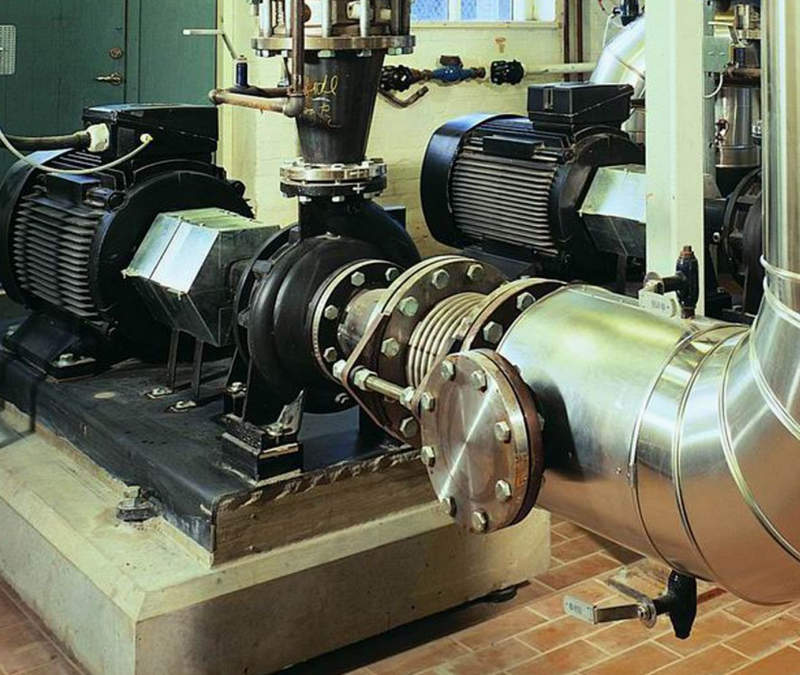

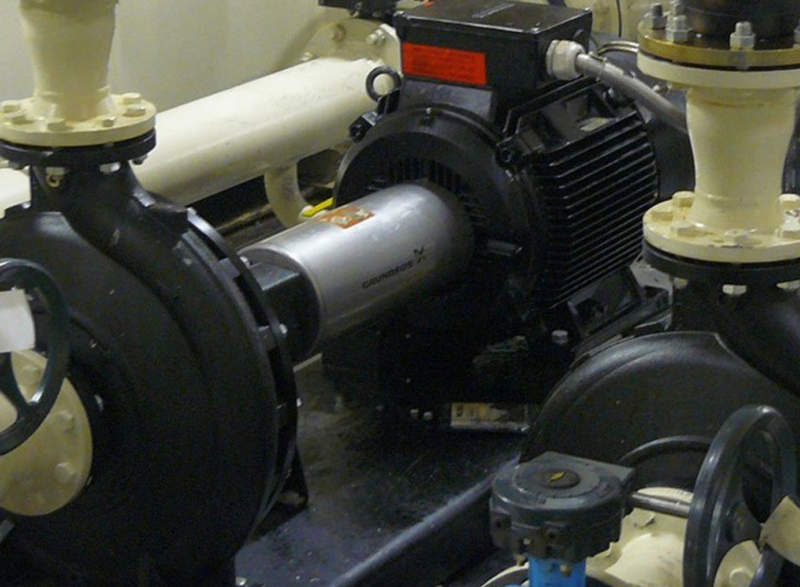

Компоновка Grundfos NK 50-200/198 98973492 построена вокруг классической длиннобазной схемы. Насосная часть не закреплена непосредственно на корпусе электродвигателя: оба агрегата располагаются на общей фундаментной раме, а крутящий момент передается через соединительную муфту. Благодаря такому построению привод и гидравлика остаются четко разделенными функциональными блоками. Жидкость направляется вдоль оси вала в центральную область рабочего колеса. Здесь поток попадает между профилированными лопатками, ускоряется и смещается к наружному диаметру крыльчатки. Далее спиральная камера корпуса преобразует значительную долю полученной скорости в статическое давление. В результате на напорном патрубке формируется энергия, необходимая для перемещения жидкости по трубопроводной системе. Диаметр рабочего колеса данного исполнения составляет 198 мм. Именно геометрия крыльчатки вместе с частотой вращения определяет положение расходно-напорной характеристики. Одноступенчатая архитектура означает, что вся основная передача энергии происходит в пределах одного рабочего колеса, а не посредством последовательного прохождения нескольких ступеней.

Области применения

Сочетание подачи порядка 81 м³/ч и напора около 46 м позволяет использовать Grundfos NK 50-200/198 на объектах с интенсивным жидкостным потоком. Основные направления эксплуатации следующие:

• системы промышленного водоснабжения,
• циркуляционные линии крупных тепловых установок,
• охлаждающие контуры технологического оборудования,
• насосные станции инженерной инфраструктуры,
• центральные системы отопления,
• контуры теплообменных установок,
• системы кондиционирования с водяным теплоносителем,
• перекачка технической воды,
• производственные гидравлические сети,
• коммунальные объекты с постоянной потребностью в значительном расходе.

Компания «Олниса» поставляет промышленное и инженерное оборудование, в том числе консольные насосы Grundfos NK 50-200/198 A2F2AE-SBQQE с артикулом 98973492 и другие исполнения насосной техники. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить параметры конкретной позиции, ее исполнение и заводское обозначение. Компания также организует оперативную доставку по всей стране, обеспечивая отправку оборудования в различные регионы.

Преимущества

Практическая ценность данной модели определяется прежде всего промышленной конструкцией и эксплуатационной устойчивостью. К основным преимуществам относятся:

• высокая производительность,
• механическая жесткость длиннобазной компоновки,
• удобный доступ к гидравлическим компонентам,
• износостойкость рабочих деталей,
• надежность муфтовой передачи,
• стабильность при продолжительной нагрузке,
• прочность чугунного корпуса,
• пригодность для интенсивных рабочих циклов,
• ремонтопригодность раздельных узлов,
• универсальность промышленного применения.

Таким образом, консольный насос Grundfos NK 50-200/198 A2F2AE-SBQQE 98973492 представляет собой промышленный центробежный агрегат, рассчитанный на работу с существенным расходом жидкости и заметным напором. Номинальные показатели около 81 м³/ч и 46 м формируют рабочую область, подходящую для крупных систем водоснабжения, охлаждения, отопления и технологической циркуляции.
