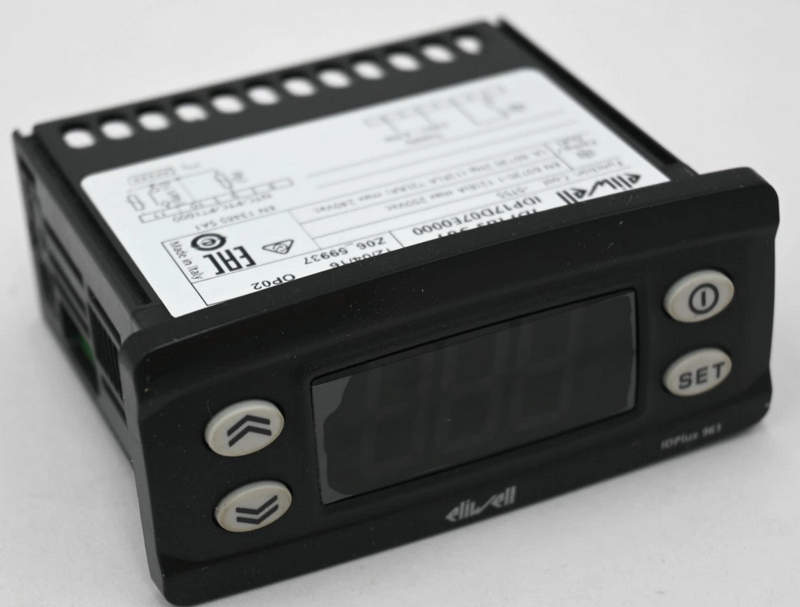

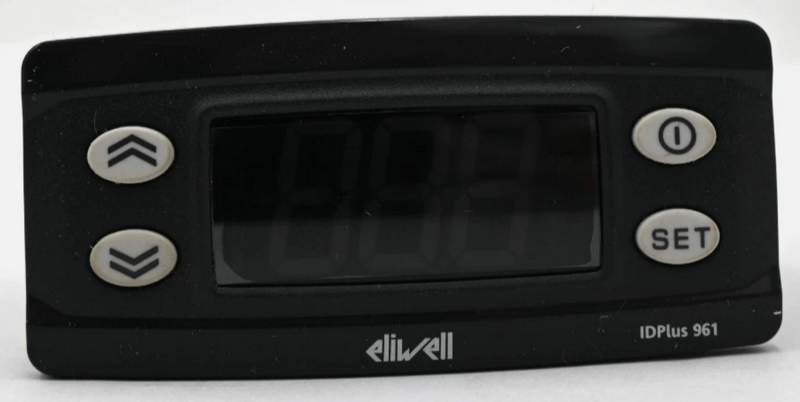

Микропроцессорный контроллер Eliwell IDPlus 961 IDP17D07Y0000 — точное управление температурой холодильного оборудования

Поддержание заданной температуры в холодильной установке требует не просто периодического включения компрессора. Электронная система должна измерять фактическое состояние камеры, учитывать установленную уставку, выдерживать защитные интервалы и реагировать на дополнительные внешние сигналы. Для выполнения этих функций применяется микропроцессорный контроллер Eliwell IDPlus 961, артикул IDP17D07Y0000. Устройство выполнено в компактном панельном формате и предназначено для автоматического температурного регулирования в коммерческом холодильном оборудовании. Работа строится на программной обработке сигнала датчика, поэтому пользователь получает значительно более гибкую логику, чем при использовании обычного электромеханического термостата.

Технические характеристики

Аппаратная конфигурация Eliwell IDPlus 961 сочетает измерительный канал, цифровой вход, силовой выход и встроенную индикацию. К основным параметрам исполнения относятся:

• артикул — IDP17D07Y0000,
• модель — IDPlus 961 NOR NTC 2Hp 230Vac,
• напряжение питания — 230 В AC,
• максимальная собственная мощность — 3 Вт,
• рабочая температура окружающей среды — от −5 до +55 °C,
• температура хранения — от −30 до +85 °C,
• допустимая влажность — 10–90 % без конденсации,
• количество аналоговых входов — 1,
• поддерживаемые датчики — PTC, NTC или Pt1000,
• диапазон отображения для NTC — от −50,0 до +110,0 °C,
• диапазон отображения для PTC — от −55,0 до +140,0 °C,
• диапазон отображения для Pt1000 — от −55,0 до +150,0 °C,
• общий диапазон измерения — от −55,0 до +150,0 °C,
• разрешение — 1 или 0,1 °C,
• точность — лучше 0,5 % полной шкалы плюс один разряд,
• количество цифровых входов — 1,
• тип цифрового входа — SELV,
• количество силовых выходов — 1,
• тип выходного реле — SPST,
• нагрузочная способность реле — 2 Hp, 12(12) А при 250 В AC,
• тип дисплея — трехразрядный LED со знаком,
• количество последовательных портов — 1,
• интерфейс связи — TTL,
• способ установки — панельный,
• установочный вырез — 71 × 29 мм,
• масса контроллера — около 210 г.

Особенности конструкции устройств

В основе Eliwell IDPlus 961 IDP17D07Y0000 находится микропроцессор, который непрерывно обрабатывает сигнал подключенного температурного датчика. Электроника преобразует изменение сопротивления сенсора в цифровое температурное значение, сравнивает его с заданной пользователем уставкой и определяет момент переключения выходного реле. При охлаждении контроллер работает не по принципу одной жесткой температуры включения и выключения. В алгоритме используется дифференциал, благодаря которому между отдельными коммутациями формируется определенный температурный интервал. Это уменьшает вероятность слишком частого запуска компрессора при незначительных колебаниях температуры около установленной точки. Универсальность входа позволяет подключать датчики трех типов — PTC, NTC или Pt1000. Характеристики этих сенсоров различаются, поэтому тип входного элемента задается программно. После выбора соответствующей конфигурации микропроцессор применяет нужную математическую характеристику преобразования и корректно интерпретирует измерительный сигнал.

Области применения

Функциональная логика Eliwell IDPlus 961 ориентирована на оборудование, где необходимо автоматически поддерживать температурный режим и управлять компрессорной нагрузкой. Наиболее характерными направлениями применения являются:

• коммерческие холодильные шкафы,
• охлаждаемые витрины,
• холодильные столы,
• торговые прилавки,
• шкафы для напитков,
• небольшие холодильные камеры,
• оборудование хранения продуктов,
• OEM-холодильные установки,
• технологические системы с температурным регулированием,
• локальные холодильные агрегаты с панельным управлением.

Компания «Олниса» поставляет промышленную автоматику и электронное оборудование, включая микропроцессорные контроллеры Eliwell IDPlus 961 IDP17D07Y0000. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить питание, типы поддерживаемых датчиков, параметры релейного выхода и особенности конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку продукции в необходимые регионы.

Преимущества

Практические достоинства Eliwell IDPlus 961 определяются сочетанием компактного корпуса и гибкой программной логики. К основным преимуществам относятся:

• точное цифровое регулирование температуры,
• поддержка трех типов температурных датчиков,
• небольшие габариты панели,
• информативная LED-индикация,
• мощный релейный выход,
• наличие цифрового входа,
• возможность программной настройки алгоритмов,
• TTL-интерфейс для сервисных задач,
• стабильность заданного температурного режима,
• удобство интеграции в холодильное оборудование.

Таким образом, микропроцессорный контроллер Eliwell IDPlus 961, артикул IDP17D07Y0000, представляет собой компактный электронный узел для автоматического управления температурой. Он не просто отображает значение датчика, а анализирует измерение, сопоставляет его с заданными параметрами и формирует управляющую команду для исполнительной нагрузки.
