Контроллер температуры EVCO EV3B21N7 — компактное управление холодильным оборудованием

Температурный режим холодильной установки непрерывно меняется под воздействием внешнего тепла, загрузки продукции, открытия дверей и циклов работы компрессора. Чтобы эти факторы не приводили к неконтролируемым колебаниям, используется электронный регулятор, который самостоятельно сопоставляет данные датчика с заданной температурой. Для такой задачи предназначен контроллер температуры EVCO EV3B21N7. Устройство ориентировано на холодильные установки нормального температурного диапазона и сочетает в небольшом корпусе измерительный вход, микропроцессорную логику, компрессорное реле и локальный интерфейс управления. Контроллер не просто показывает температуру, а непосредственно участвует в формировании рабочего цикла холодильного оборудования.

Технические характеристики

Аппаратная конфигурация EVCO EV3B21N7 рассчитана на сравнительно простые холодильные системы, где требуется надежное управление одним основным исполнительным каналом. Ключевые параметры устройства следующие:

• артикул — EV3B21N7,
• категория — электронный контроллер температуры,
• назначение — управление холодильным оборудованием нормального температурного диапазона,
• напряжение питания — 230 В AC,
• частота питающей сети — 50/60 Гц,
• количество основных температурных входов — 1,
• поддерживаемые датчики температуры — PTC и NTC,
• диапазон измерения при использовании NTC — ориентировочно от −40 до +105 °C,
• количество основных релейных выходов — 1,
• назначение релейного канала — управление компрессором,
• коммутационная способность компрессорного реле — 16 А при 250 В AC для резистивной нагрузки,
• стандартный размер лицевой части — 74 × 32 мм,
• тип установки — панельный,
• степень защиты лицевой панели — IP65,
• управление выполняется сенсорными клавишами,
• предусмотрен крупный цифровой дисплей с функциональными индикаторами,
• поддерживается адаптивное управление оттаиванием,
• реализованы энергосберегающие функции,
• доступна работа в алгоритмах охлаждения и нагрева,
• предусмотрена совместимость с программирующим ключом EV3KEY.

Особенности конструкции устройств

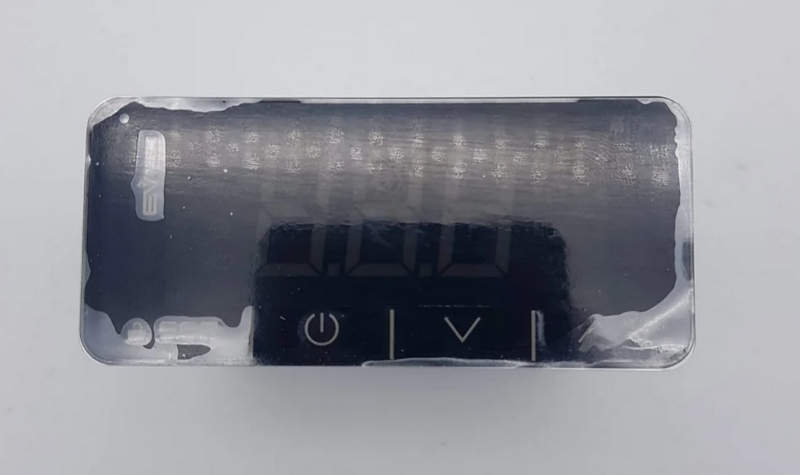

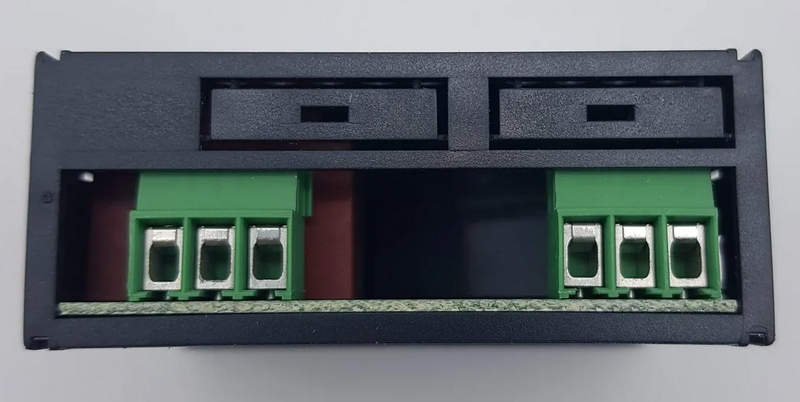

Контроллер температуры EVCO EV3B21N7 выполнен как единый панельный электронный модуль. После установки в подготовленный вырез наружу выходит только компактная лицевая часть с дисплеем и сенсорными клавишами, тогда как измерительные и силовые подключения располагаются внутри оборудования. Подобная компоновка экономит место и одновременно оставляет основные параметры доступными оператору. Температурный датчик формирует электрический сигнал, величина которого изменяется вместе с температурой контролируемого пространства. Электронная схема EV3B21N7 преобразует этот сигнал в цифровое значение, после чего микропроцессор сравнивает полученный результат с установленной пользователем уставкой. При достижении заданных условий меняется состояние компрессорного реле. Алгоритм не сводится к включению и отключению нагрузки строго в одной температурной точке. Между порогами используется рабочий дифференциал, поэтому компрессор получает определенный диапазон для нормального циклического функционирования. Это ограничивает чрезмерно частые переключения при небольших колебаниях показаний датчика.

Области применения

Функциональная схема EVCO EV3B21N7 рассчитана прежде всего на компактное коммерческое холодильное оборудование. Основными направлениями применения являются:

• холодильные шкафы,
• охладители напитков,
• холодильные столы,
• торговые витрины,
• пиццерийные холодильные столы,
• оборудование для хранения охлажденной продукции,
• небольшие коммерческие холодильные агрегаты,
• OEM-оборудование с электронным температурным управлением,
• технологические установки нормального температурного диапазона,
• системы, где требуется автоматическое управление компрессором по температуре.

Компания «Олниса» осуществляет поставки промышленной автоматики, электронных компонентов и оборудования для температурного регулирования, включая контроллеры температуры EVCO EV3B21N7. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить питание, тип поддерживаемого датчика, параметры релейного выхода и функциональные возможности конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку продукции в необходимые регионы.

Преимущества

Эксплуатационные качества EVCO EV3B21N7 связаны с сочетанием компактности и специализированной холодильной логики. К основным преимуществам относятся:

• точность электронного температурного регулирования,
• компактное панельное исполнение,
• поддержка PTC- и NTC-датчиков,
• защищенная лицевая поверхность,
• удобное сенсорное управление,
• наглядное отображение рабочих состояний,
• надежный компрессорный выход,
• энергосберегающие алгоритмы,
• адаптивное управление оттаиванием,
• удобство применения в серийном холодильном оборудовании.

Таким образом, контроллер температуры EVCO EV3B21N7 представляет собой специализированный электронный регулятор, который объединяет измерение температуры, программную обработку данных и непосредственное управление компрессорной цепью. В отличие от простого термостата, его работа строится на микропроцессорном алгоритме с дополнительными временными и энергосберегающими функциями.
