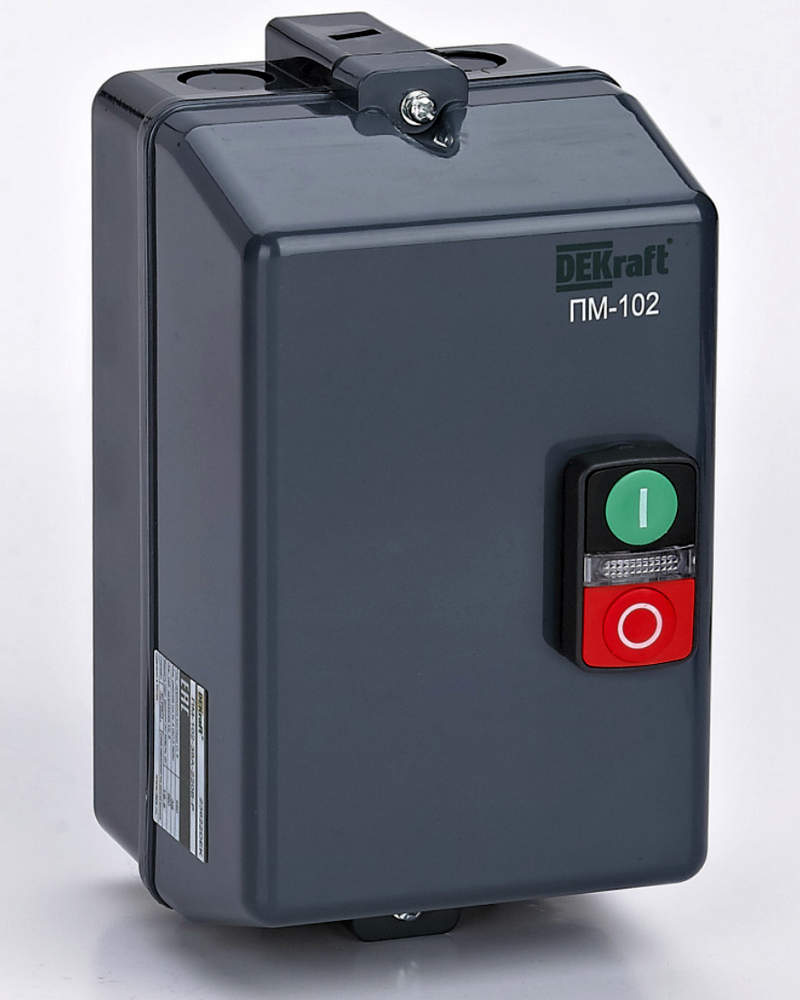

Электромагнитный пускатель DEKraft ПМ-102 23636DEK — управление трехфазными электроприводами

Дистанционное управление электродвигателем требует коммутационного аппарата, способного многократно соединять силовую цепь с сетью и размыкать ее по управляющей команде. Для таких задач применяется электромагнитный пускатель DEKraft ПМ-102 23636DEK, рассчитанный на работу с трехфазными нагрузками и выполненный в отдельной защитной оболочке. Номинальный ток конкретного исполнения составляет 18 А, а цепь управления рассчитана на переменное напряжение 380/400 В. Встроенные кнопки «Старт» и «Стоп» позволяют выполнять основные команды непосредственно с корпуса аппарата.

Технические характеристики

Электрические параметры DEKraft ПМ-102 23636DEK ориентированы прежде всего на пусковые и коммутационные цепи трехфазного оборудования. Ниже рассмотрим основные характеристики модели:

• артикул — 23636DEK,
• серия — ПМ-102,
• категория — электромагнитный пускатель,
• номинальный рабочий ток — 18 А,
• количество главных полюсов — 3,
• напряжение катушки управления — 380/400 В AC,
• частота цепи управления — 50/60 Гц,
• максимальное напряжение коммутируемых цепей — до 660 В AC,
• тип оболочки — пластиковая,
• способ управления — кнопки «Старт» и «Стоп»,
• основное назначение — прямой пуск и остановка трехфазных асинхронных двигателей с короткозамкнутым ротором,
• дополнительное применение — коммутация осветительных, нагревательных и трансформаторных цепей.

Особенности конструкции устройств

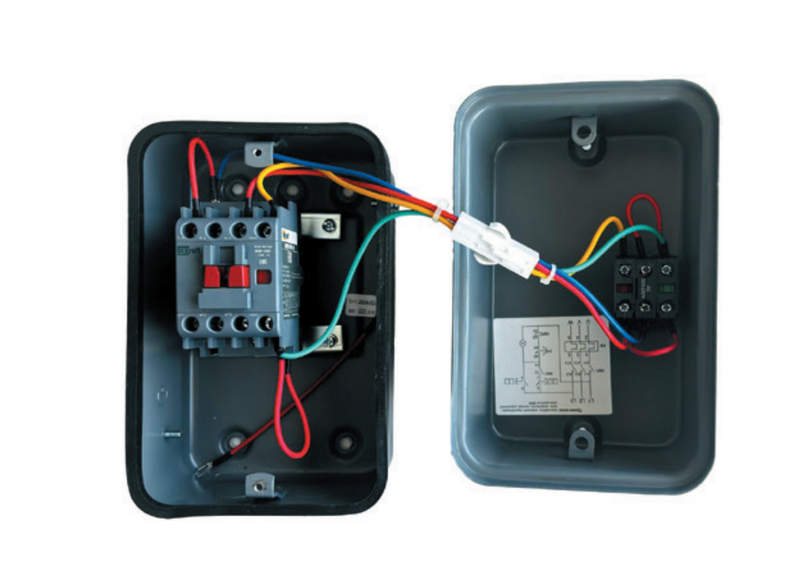

Внутренняя логика пускателя DEKraft ПМ-102 23636DEK основана на электромагнитном приводе. Когда на катушку подается управляющее напряжение, возникающее магнитное поле перемещает подвижную часть магнитной системы. Вместе с ней изменяется положение силовых контактов, и трехфазная цепь двигателя замыкается. После снятия напряжения магнитное усилие исчезает, возвратный механизм переводит контакты обратно, а нагрузка отключается. Именно такое построение позволяет разделить силовую и управляющую части. Команда может формироваться кнопочным постом или другим элементом цепи управления, тогда как непосредственное включение трех фаз выполняется контактной системой внутри пускателя. Это избавляет органы управления от необходимости непосредственно коммутировать полный рабочий ток двигателя. Три главных полюса работают механически согласованно. При срабатывании аппарата они одновременно подключают фазы нагрузки, а при отключении совместно разрывают цепь. Такая синхронность особенно важна для трехфазного электропривода, поскольку штатное управление должно воздействовать на все силовые проводники как на единую систему.

Области применения

Функциональность DEKraft ПМ-102 23636DEK не ограничивается только одной разновидностью электропривода. Основные направления эксплуатации можно представить следующим образом:

• управление трехфазными асинхронными двигателями,
• пуск и остановка насосного оборудования,
• коммутация вентиляторных приводов,
• управление небольшими производственными механизмами,
• переключение нагревательных цепей,
• коммутация осветительных нагрузок,
• управление первичными цепями трехфазных трансформаторов,
• электроприводы вспомогательного промышленного оборудования,
• локальные системы управления механизмами,
• цепи переменного тока с параметрами, соответствующими характеристикам пускателя.

Компания «Олниса» осуществляет поставки промышленного и электротехнического оборудования, включая электромагнитные пускатели DEKraft ПМ-102 23636DEK и другие устройства для управления электрическими нагрузками. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить ток, напряжение управляющей катушки и исполнение конкретной позиции. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку продукции в разные регионы.

Преимущества

Эксплуатационные качества DEKraft ПМ-102 23636DEK связаны с простой и понятной электромеханической архитектурой. К основным преимуществам относятся:

• надежность коммутационного механизма,
• одновременное управление тремя фазами,
• удобное местное управление,
• защищенное корпусное исполнение,
• понятный принцип работы,
• пригодность для повторных коммутационных циклов,
• универсальность по типам нагрузки,
• компактность готового пускового узла,
• практичность в промышленных цепях,
• стабильность работы при штатных электрических режимах.

Таким образом, электромагнитный пускатель DEKraft ПМ-102 23636DEK представляет собой готовое устройство для дистанционного и местного управления трехфазными электрическими нагрузками. Номинальный ток 18 А, катушка 380/400 В AC, трехполюсная контактная система и кнопочное управление делают модель подходящей для прямого запуска асинхронных электродвигателей и коммутации других совместимых цепей.
