Термостатический смесительный клапан ESBE — автоматическое поддержание заданной температуры

Термостатический смесительный клапан ESBE относится к автоматическим гидравлическим устройствам, предназначенным для получения потока воды с заданной температурой путем смешивания горячей и холодной среды. Узел не требует внешнего электропитания: регулирование выполняет чувствительный термостатический элемент, непрерывно реагирующий на температуру смешанного потока. Механическая схема особенно полезна в контурах, где требуется автономное поддержание температуры без внешнего питания и электронной автоматики узла.

Технические характеристики

Параметры термостатических смесительных клапанов ESBE зависят от серии и типоразмера. Для распространенных исполнений характерны следующие значения:

• номинальное давление корпуса обычно соответствует классу PN10, то есть расчетному давлению до 10 бар,
• максимальная температура воды на входе для многих исполнений достигает 90–95 C,
• диапазоны настройки смешанной воды в зависимости от версии составляют примерно 20–43 C, 35–60 C, 45–65 C либо 50–75 C,
• условный проход наиболее распространенных компактных моделей находится в пределах DN15–DN25,
• присоединительные размеры часто выполняются с резьбой G1/2, G3/4 или G1,
• коэффициент пропускной способности Kvs для компактных и средних моделей составляет 1,2–4,8 м3/ч,
• допустимый перепад давления между входами ограничивается рабочими условиями конкретной серии,
• стабилизация температуры выполняется термостатическим элементом без электронного регулятора,
• рабочей средой служит вода либо совместимый с материалами устройства водный теплоноситель,
• корпус изготавливается из коррозионностойкого металлического сплава, рассчитанного на контакт с нагретой водой.

Принцип работы

Функционирование клапана основано на сравнении фактической температуры смешанного потока с установленным значением. Основные стадии процесса следующие:

• горячая вода поступает через первый входной канал корпуса,
• холодная вода подается через второй вход и направляется в смесительную камеру,
• термочувствительный элемент воспринимает температуру после зоны смешения,
• при повышении температуры элемент расширяется и уменьшает проходное сечение горячего канала,
• одновременно увеличивается доля холодной воды, поэтому температура на выходе снижается,
• при охлаждении происходит обратное перемещение регулирующего органа с увеличением доли горячей среды,
• после достижения равновесия золотник стабилизируется и автоматически поддерживает соотношение расходов,
• при изменении температуры или давления механизм корректирует положение регулирующего элемента.

Особенности конструкции

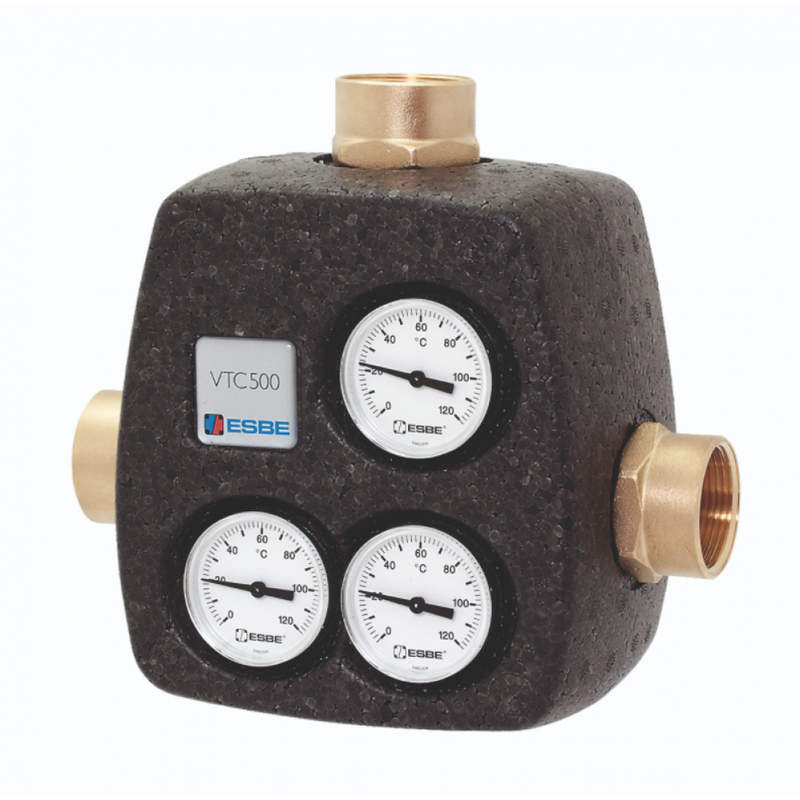

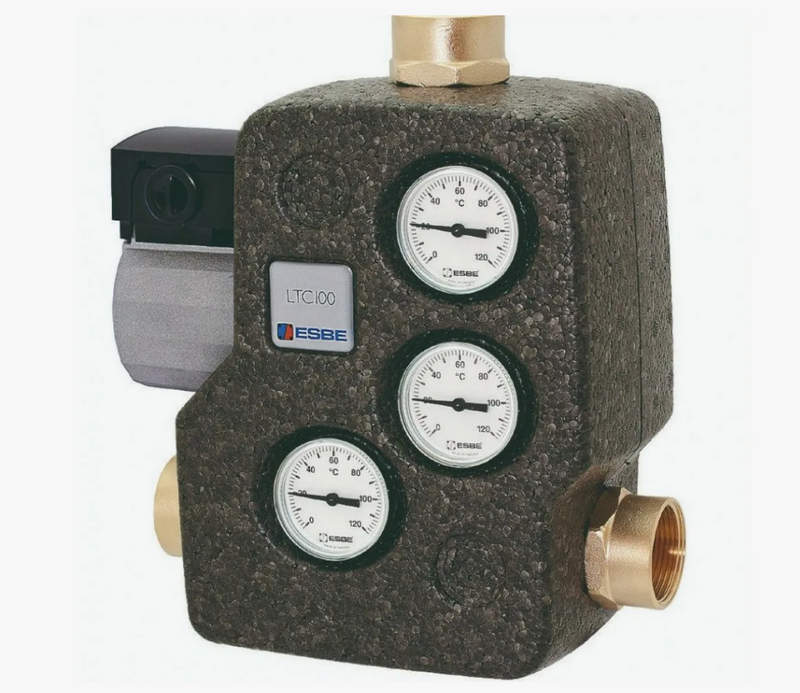

Термостатический смесительный клапан ESBE имеет компактный металлический корпус с тремя патрубками: входом горячей воды, входом холодной воды и выходом смешанной среды. Внутри расположены направляющие каналы, смесительная камера, подвижный золотник или поршневой элемент, пружина и термостатический узел. Чувствительный элемент содержит вещество, заметно изменяющее объем при нагревании. Его расширение преобразуется в линейное перемещение штока, связанного с регулирующим органом. Поэтому изменение температуры непосредственно меняет площадь проходных сечений без электропривода и внешнего контроллера. Каналы смешивают входящие струи до контакта с термоэлементом. Настроечный орган ограничивает рабочий ход механизма и задает требуемую температуру. У отдельных исполнений предусмотрена фиксация настройки, препятствующая ее случайному изменению.

Режимы эксплуатации

Работа клапана определяется гидравлическими и температурными условиями системы. Основные режимы можно представить следующим образом:

• нормальный режим предполагает одновременную подачу горячей и холодной воды при достаточном расходе,
• режим частичной нагрузки возникает при снижении расхода, когда золотник продолжает регулировать соотношение потоков,
• динамический режим связан с быстрым изменением входной температуры и перемещением термостатического элемента,
• режим изменения давления требует сохранения допустимого соотношения давлений горячей и холодной линий,
• предельный температурный режим не должен выходить за паспортные значения конкретного исполнения,
• режим отсутствия одного из потоков определяется конструкцией серии и ее эксплуатационными ограничениями.

Области применения

Термостатические клапаны ESBE используются там, где требуется механически стабилизировать температуру воды. Основные области применения следующие:

• централизованные и локальные системы горячего водоснабжения,
• контуры подачи воды к санитарно-техническим приборам,
• узлы ограничения температуры после водонагревателей и накопительных бойлеров,
• низкотемпературные отопительные контуры,
• системы теплого пола при соответствующей гидравлической схеме,
• тепловые пункты и распределительные узлы,
• технологические линии, где необходимо смешивать два потока до заданной температуры.

Таким образом, термостатический смесительный клапан ESBE представляет собой автономный регулирующий узел, в котором температурное воздействие преобразуется в механическое изменение расхода горячей и холодной воды. Конструкция сочетает измеримые гидравлические параметры, независимость от электропитания и возможность стабилизации температуры смешанного потока в установленном диапазоне. Компания «Олниса» осуществляет поставку термостатических смесительных клапанов ESBE и другого промышленного оборудования. «Олниса» поставляет продукцию для предприятий и организаций.
