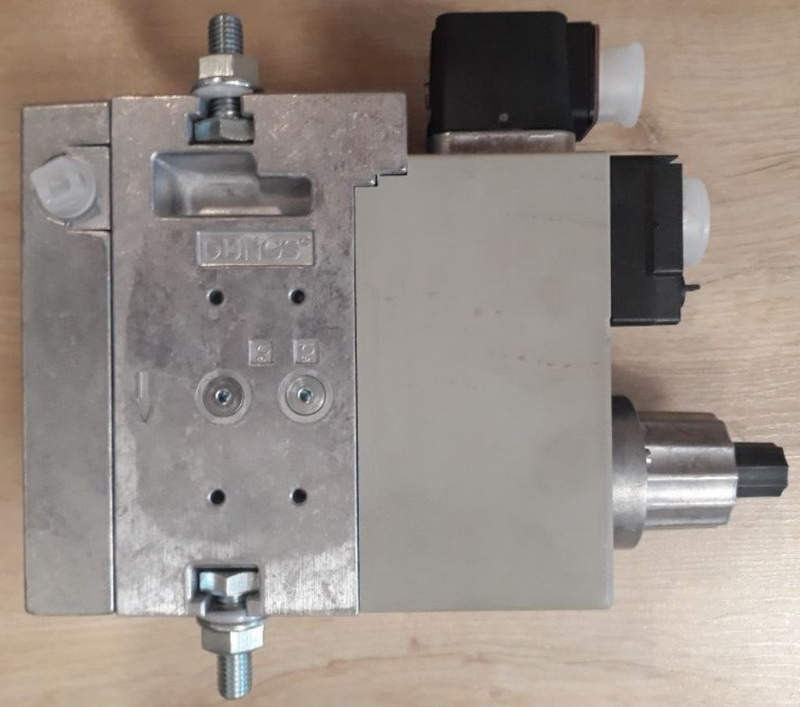

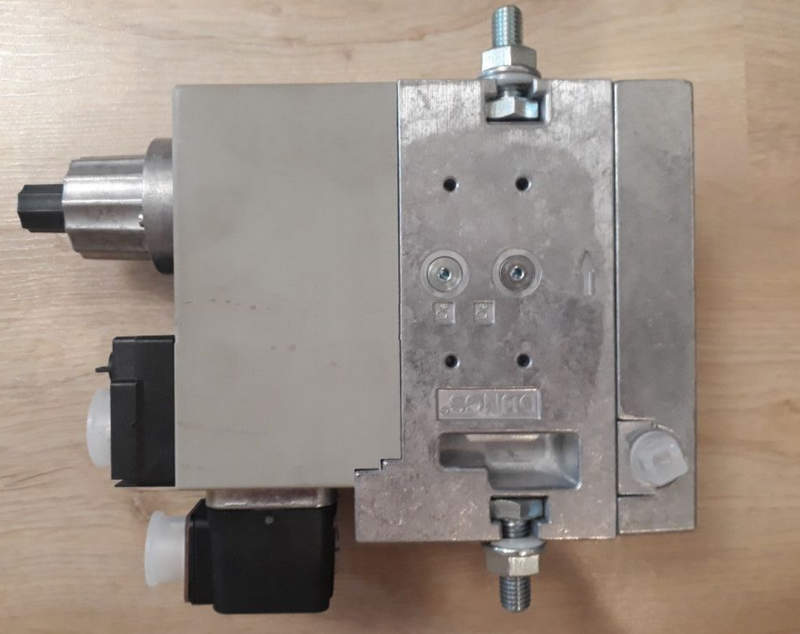

Газовый мультиблок DUNGS MB DLE S20 B01: особенности устройства и рабочие возможности
Газовый мультиблок DUNGS MB DLE S20 B01 представляет собой комбинированный узел регулирования и безопасной подачи газа к горелочным устройствам. Конструкция объединяет в одном корпусе несколько элементов газовой линии, что сокращает число соединений и монтажную длину. Мультиблок применяется в автоматизированных системах сжигания природного и сжиженного газа, где требуется контролируемое открытие потока, стабилизация давления и быстрое прекращение подачи топлива при аварийном сигнале.
Технические характеристики
Основные параметры DUNGS MB DLE S20 B01 включают в себя следующие характеристики газового тракта, электромагнитных клапанов и встроенного регулятора:
- рабочая среда — природный газ, сжиженный углеводородный газ и сухие неагрессивные газовые смеси,
- максимально допустимое входное давление для типовых исполнений серии — до 360 мбар,
- диапазон регулируемого выходного давления — ориентировочно 4–20 мбар в зависимости от настройки пружины,
- номинальный диаметр присоединения в распространённых исполнениях — DN 20–DN 50,
- напряжение питания электромагнитных катушек — 230 В переменного тока, 50/60 Гц, либо другое согласно исполнению,
- время закрытия электромагнитных клапанов — менее 1 с,
- допустимая температура окружающей среды — приблизительно от −15 до +70 C,
- степень электрической защиты для типовых вариантов — IP54,
- режим работы клапанов — нормально закрытый, с открытием после подачи управляющего напряжения.
Функционально мультиблок объединяет несколько операций, которые в раздельной газовой арматуре выполняются отдельными устройствами:
- фильтрацию газового потока от механических частиц,
- редуцирование и стабилизацию давления после входного патрубка,
- двухступенчатое запирание потока двумя последовательно установленными клапанами,
- регулирование расхода посредством настроечного дросселирующего механизма,
- контроль давления при подключении соответствующего реле,
- быстрое прекращение подачи газа при исчезновении питания или аварийной команде автоматики.
Принцип работы
Рабочий цикл DUNGS MB DLE S20 B01 основан на последовательном разрешении подачи газа после сигнала системы управления горелкой. До пуска оба электромагнитных клапана закрыты, поэтому канал изолирован. При подаче напряжения катушки создают магнитное поле, перемещающее якорь и открывающее проход. Газ проходит через фильтр, затем через регулятор давления, где мембранный механизм уравновешивает усилие пружины и давление в выходной полости. При изменении входного давления положение регулирующего органа корректируется для стабилизации условий перед горелкой Основные стадии рабочего процесса представлены следующим образом:
- поступление газа на вход мультиблока под заданным давлением,
- очистка потока во встроенном фильтрующем элементе,
- снижение давления до установленного значения,
- открытие первого электромагнитного клапана после разрешающей команды,
- открытие второго клапана и формирование рабочего расхода,
- ограничение максимального потока настроечным механизмом,
- автоматическое закрытие обоих клапанов при остановке горелки или аварии.
Особенности конструкции
Корпус мультиблока изготовлен из металлического литого сплава и содержит общий канал, в котором последовательно размещены фильтр, регулятор давления и два запорных клапана. Такая схема уменьшает количество наружных соединений. Электромагнитные приводы установлены над клапанными седлами. Возвратные пружины обеспечивают закрытие без внешнего источника энергии. Мембранный регулятор реагирует на изменение выходного давления и перемещает регулирующий орган пропорционально отклонению от установленной величины. Для обслуживания предусмотрен доступ к фильтрующему элементу, а для измерения давления применяются контрольные штуцеры. Настроечные винты позволяют задавать выходное давление и ограничивать расход без изменения компоновки газовой рампы.
Режимы работы и регулирование
Эксплуатационные режимы связаны с последовательностью открытия клапанов и состоянием регулятора. Основные варианты функционирования следующие:
- дежурный режим — оба запорных клапана закрыты, газ к горелке не поступает,
- пусковой режим — клапаны получают питание и открываются по команде автоматики,
- рабочий режим — газ проходит через регулятор с поддержанием установленного давления,
- режим ограничения расхода — поток дополнительно задаётся механическим ограничителем,
- аварийный режим — напряжение снимается, пружины возвращают клапаны в закрытое положение,
- остановочный режим — подача газа прекращается после завершения цикла горения.
Области применения
DUNGS MB DLE S20 B01 используют в системах, где необходимо компактно объединить функции регулирования и безопасности. Характерные области применения следующие:
- газовые атмосферные и вентиляторные горелки,
- промышленные котлы и теплогенераторы,
- сушильные установки и технологические печи,
- воздухонагреватели и тепловые агрегаты,
- газовые рампы малой и средней мощности,
- автоматизированные установки с контролем пламени и давления топлива.
Таким образом, мультиблок DUNGS MB DLE S20 B01 объединяет фильтрацию, регулирование давления и автоматическое двухступенчатое отключение топлива. Такое решение обеспечивает компактность газовой линии, последовательную работу и быстрое прекращение потока при аварийном сигнале. Компания «Олниса» осуществляет поставку промышленного оборудования DUNGS, включая мультиблоки серии MB DLE для газовых систем. Поставка выполняется для промышленных предприятий и других заказчиков, которым требуется газовая арматура для производственных и теплотехнических установок.
