Скважинный насос Grundfos SP 30 для интенсивной эксплуатации
Grundfos SP 30 — многоступенчатый погружной центробежный насос для подъема воды из скважин, резервуаров и других источников. Обозначение SP 30 относится к серии с номинальной подачей около 30 м3/ч, тогда как создаваемый напор зависит от числа ступеней и конкретного исполнения. Насос работает непосредственно в жидкости, а давление формируют последовательно расположенные ступени.
Технические характеристики
Основные характеристики серии можно представить следующим образом:
- номинальная подача составляет около 30 м3/ч,
- частота питающей сети стандартных исполнений — 50 Гц,
- частота вращения двухполюсного асинхронного двигателя — примерно 2900 об/мин,
- типовое питание трехфазных исполнений — 3×380–415 В,
- допустимая температура воды в распространенных режимах достигает 40 C при нормальном охлаждении двигателя,
- рекомендуемое максимальное содержание песка в перекачиваемой воде — порядка 50 г/м3,
- напор зависит от числа ступеней и у разных модификаций может составлять от нескольких десятков до более 100 м,
- мощность электродвигателя выбирается по гидравлической нагрузке и составляет несколько киловатт в зависимости от исполнения,
- рабочая среда — вода без длинноволокнистых включений, крупных твердых частиц и компонентов, несовместимых с материалами насоса,
- предпочтительное монтажное положение — вертикальное с обеспечением необходимого обтекания двигателя водой.
Принцип работы
Действие SP 30 основано на последовательном преобразовании механической энергии двигателя в энергию потока. Вода поступает к центру рабочего колеса, разгоняется его лопатками и движется к периферии. В направляющем аппарате скорость потока частично преобразуется в статическое давление. Затем жидкость переходит на следующую ступень, где процесс повторяется. Итоговый напор образуется как сумма приростов давления каждой ступени за вычетом гидравлических потерь. Последовательность рабочего процесса следующая:
- вода поступает через входную часть насоса,
- рабочее колесо сообщает потоку кинетическую энергию,
- направляющий аппарат выравнивает поток и преобразует часть скорости в давление,
- жидкость проходит следующую центробежную ступень,
- давление последовательно возрастает по мере прохождения гидравлического пакета,
- после конечной ступени вода направляется в напорную магистраль.
Особенности конструкции

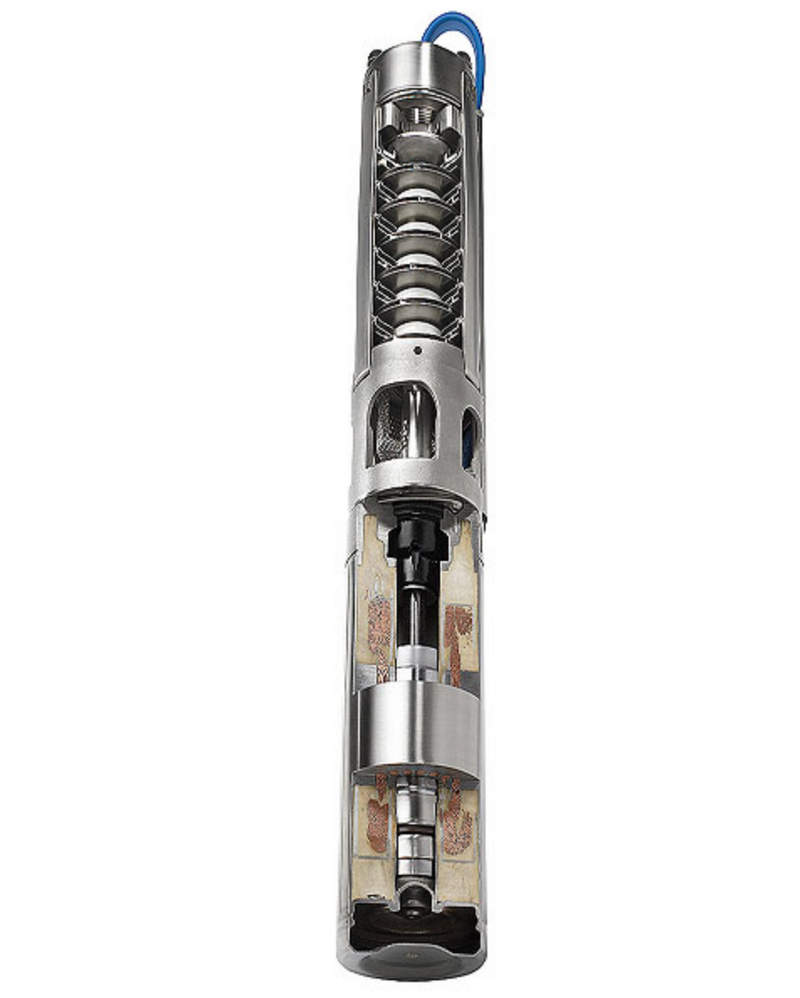

Grundfos SP 30 имеет вытянутую цилиндрическую компоновку, рассчитанную на размещение в скважине. Гидравлическая часть состоит из нескольких рабочих колес и направляющих аппаратов, установленных последовательно на общем валу. Такая схема обеспечивает значительный напор без увеличения наружного диаметра агрегата. Проточная часть выполняется из материалов, устойчивых к водной среде. На входе располагается защитная сетка, ограничивающая попадание крупных механических примесей. Вал поддерживается подшипниковыми элементами, рассчитанными на погружной режим. Электродвигатель установлен соосно с насосной частью. Его охлаждение происходит за счет движения воды вдоль корпуса, поэтому недостаточный проток способен вызвать рост температуры. Для предотвращения обратного движения столба жидкости после остановки применяется обратный клапан. Электрическая часть герметизирована и отделена от перекачиваемой среды.
Режимы эксплуатации
Для продолжительной эксплуатации предпочтительна работа в области расчетной производительности: чрезмерно малый или чрезмерно высокий расход увеличивает потери и нагрузку на узлы. Сухой ход не допускается, поскольку вода участвует в охлаждении погружного двигателя. Основные режимы эксплуатации включают:
- непрерывную подачу при устойчивом дебите скважины,
- периодическое включение по сигналу реле давления,
- наполнение резервуара с отключением по датчику уровня,
- изменение производительности средствами совместимого внешнего управления,
- каскадную работу нескольких насосов в общей системе,
- аварийную остановку при перегрузке, недостатке воды или нарушении параметров питания.
Области применения
Основные направления применения следующие:
- подъем воды из подземных источников,
- хозяйственное и техническое водоснабжение,
- подача воды на производственные объекты,
- орошение полей и тепличных комплексов,
- наполнение накопительных резервуаров,
- повышение давления в распределительных сетях,
- перемещение воды в технологических контурах при допустимом составе жидкости.
Таким образом, Grundfos SP 30 представляет собой многоступенчатое погружное решение с номинальной подачей около 30 м3/ч, предназначенное для подъема и перемещения воды с формированием требуемого давления. Последовательная работа центробежных ступеней, компактная скважинная форма и защищенная конструкция позволяют использовать серию в коммунальных, сельскохозяйственных и промышленных системах. Точные значения напора, мощности и присоединительных параметров определяются конкретной модификацией SP 30. Компания «Олниса» осуществляет поставку промышленного оборудования, в том числе насосов Grundfos SP 30. Продукция поставляется для предприятий и организаций, эксплуатирующих водоснабжающие и технологические системы. «Олниса» выступает как поставщик оборудования промышленного назначения и обеспечивает его поставку заказчикам.
