Электропривод ESBE ARA661: возможности автоматического регулирования

Электропривод ESBE ARA661 предназначен для автоматизированного управления поворотными смесительными и распределительными клапанами в системах отопления, охлаждения и технологической циркуляции. Устройство преобразует электрический управляющий сигнал в угловое перемещение штока клапана, изменяя соотношение потоков теплоносителя либо направление его движения. Модель серии ARA600 рассчитана на стабильное позиционирование арматуры при трехпозиционном управлении.

Технические характеристики

Ключевые характеристики привода следующие:

• номинальное напряжение питания — 230 В переменного тока,
• тип управления — трехпозиционный: «открыть», «стоп», «закрыть»,
• рабочий угол перемещения — 90,
• потребляемая электрическая мощность — порядка 5 ВА,
• температура хранения — приблизительно от −20 до +70 C,
• масса привода — около 0,4 кг,
• направление вращения — реверсивное,
• режим движения — кратковременное перемещение с остановкой в заданной позиции,
• крайние положения — ограниченные углом 90 с прекращением движения двигателя,
• монтаж — непосредственное соединение с совместимым поворотным клапаном ESBE.

Принцип работы

Работа ARA661 основана на реверсировании двигателя и передаче вращения через редуктор. При подаче управляющего напряжения на одну цепь выходной вал движется в сторону открытия, а при подаче сигнала на другую — в сторону закрытия. После снятия команды механизм останавливается и сохраняет достигнутое положение. Внешний регулятор изменяет длительность команд, регулируя угол клапана, температуру либо расход. Рабочие режимы реализуются следующим образом:

• открытие — вал поворачивается в направлении увеличения проходного сечения клапана,
• закрытие — вращение выполняется в обратную сторону,
• остановка — при отсутствии управляющей команды привод удерживает текущую позицию,
• достижение крайнего положения — движение прекращается после поворота примерно на 90,
• ручное управление — положение может корректироваться предусмотренным конструкцией механическим органом.

Особенности конструкции

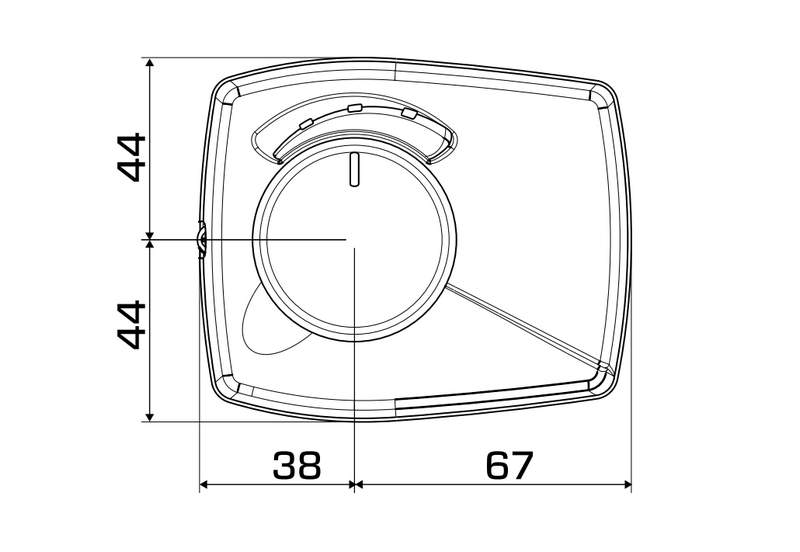

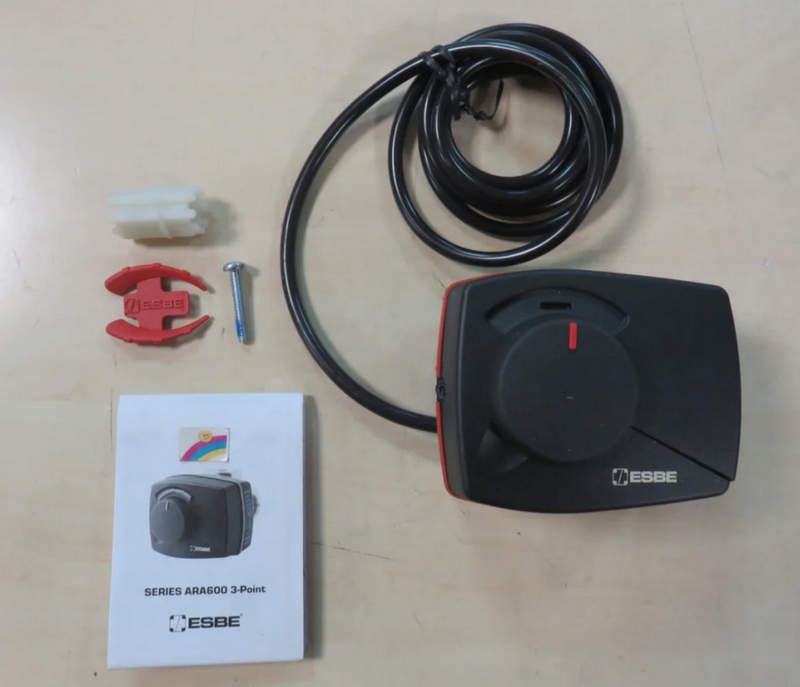

Корпус ESBE ARA661 компактен и устанавливается непосредственно на поворотную арматуру. Внутри размещены электродвигатель, многоступенчатый редуктор, ограничители крайних положений, электрические элементы и выходной узел сопряжения со штоком. Редуктор уменьшает скорость двигателя и повышает доступный момент до 6 Н·м. Поворот на 90 примерно за 120 с обеспечивает плавное изменение положения клапана и параметров потока. Усилие передается на ось клапана напрямую, что уменьшает число промежуточных соединений и люфт. На корпусе предусмотрена визуальная индикация положения. Монтажный узел фиксирует привод относительно клапана и предотвращает проворачивание. Электрическая часть рассчитана на сеть 230 В без отдельного низковольтного источника. Конструкция предназначена для циклического регулирования, а не для непрерывного высокоскоростного вращения. Номинальные 6 Н·м формируются на выходе редуктора при небольшой мощности двигателя. Изоляция класса II повышает электрическую защищенность, а степень IP41 предусматривает защиту от твердых частиц размером более 1 мм и вертикально падающих капель. Не допускаются водяные струи, интенсивный конденсат и выход температуры за рабочий диапазон.

Области и преимущества применения

Привод используется как исполнительный элемент водяных и водно-гликолевых контуров. Наиболее характерные области применения следующие:

• перераспределение потока между котловым и потребительским контурами,
• управление трехходовыми и четырехходовыми поворотными клапанами,
• поддержание температуры обратной воды теплогенерирующих установок,
• регулирование циркуляции в вентиляционных и климатических системах,
• автоматизация тепловых пунктов и гидравлических модулей.

Сочетание редукторной передачи и трехпозиционного режима определяет практические свойства модели. Основными преимуществами являются:

• плавность изменения положения регулирующего органа,
• устойчивое удержание промежуточной позиции,
• простая логика управления,
• компактное прямое соединение со штоком,
• низкое энергопотребление,
• совместимость с поворотной арматурой ESBE,
• снижение вероятности гидравлических скачков благодаря медленному ходу,
• удобный визуальный контроль положения.

Таким образом, ESBE ARA661 представляет собой компактный электромеханический привод с питанием 230 В, трехпозиционным управлением, рабочим углом 90, временем поворота около 120 с и выходным моментом 6 Н·м. Реверсивный двигатель, понижающий редуктор и возможность остановки в промежуточной позиции позволяют применять модель для стабильного регулирования смесительной и распределительной арматуры в инженерных системах. Компания «Олниса» осуществляет поставку промышленного оборудования, в том числе электроприводов ESBE ARA661 и компонентов автоматизации.
