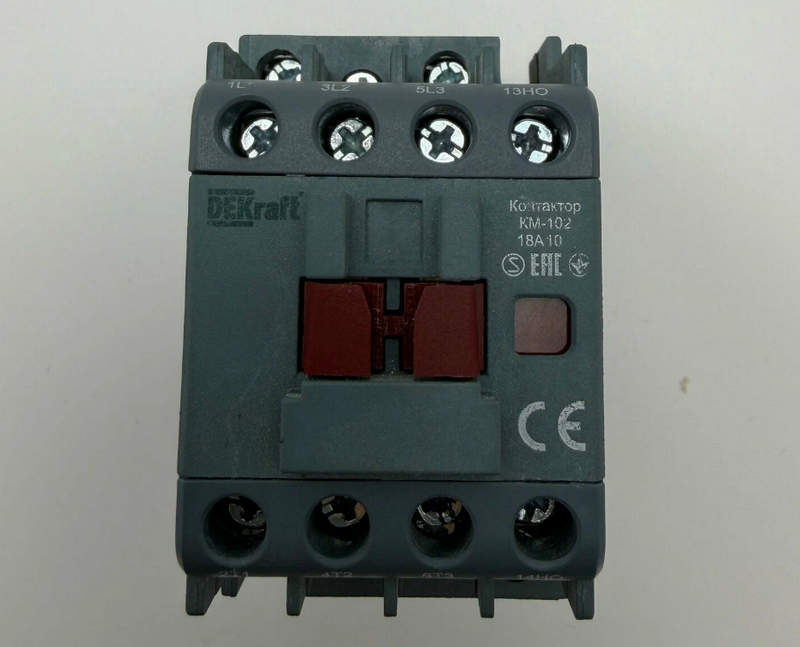

Контактор DEKraft КМ102: компактное решение для управления электрическими нагрузками

Контактор DEKraft КМ102 относится к электромеханическим коммутационным аппаратам, предназначенным для дистанционного включения и отключения цепей. Работа основана на управлении силовыми контактами электромагнитным приводом: после подачи напряжения на катушку возникает магнитный поток, якорь перемещается, а контактная система изменяет состояние.

Технические характеристики

Параметры КМ102 определяют электрическую и механическую совместимость аппарата с конкретной схемой:

• номинальное рабочее напряжение главной цепи — до 400 В переменного тока частотой 50 Гц,
• номинальный ток силовых контактов — в зависимости от исполнения 25, 40 или 63 А,
• число главных полюсов — 2 или 4, что позволяет коммутировать однофазные и многопроводные цепи,
• напряжение цепи управления — 230 В AC для распространенного исполнения катушки,
• частота цепи управления — 50 Гц,
• режим работы — продолжительный или повторно-кратковременный при соблюдении допустимой частоты коммутаций,
• категория нагрузки — преимущественно резистивная либо слабоиндуктивная, причем допустимый ток зависит от характера потребителя,
• механический ресурс — до сотен тысяч циклов при отсутствии недопустимых ударных и тепловых воздействий,
• электрический ресурс определяется током, коэффициентом мощности, видом нагрузки и числом переключений,
• монтаж — на стандартную DIN-рейку шириной 35 мм внутри распределительного либо управляющего шкафа.

Принципы и режимы работы

Рабочий цикл включает электромагнитное притяжение, переключение силовой части и возврат после снятия управляющего напряжения. Последовательность процессов следующая:

• при подаче 230 В AC на катушку по обмотке протекает ток и формируется магнитное поле,
• магнитный поток замыкается через сердечник и подвижный якорь, создавая усилие притяжения,
• якорь перемещает контактный мост, после чего нормально разомкнутые силовые контакты замыкаются,
• нагрузка получает питание через главную цепь в пределах номинального тока выбранного исполнения,
• после снятия напряжения магнитное усилие исчезает, а возвратная пружина перемещает якорь в исходное положение,
• силовые контакты размыкаются, а электрическая дуга ограничивается конструкцией контактной зоны,
• в продолжительном режиме катушка остается под напряжением длительно при соблюдении температурных ограничений,
• в повторно-кратковременном режиме учитываются частота включений, длительность пауз и тепловое состояние контактов.

Особенности конструкции

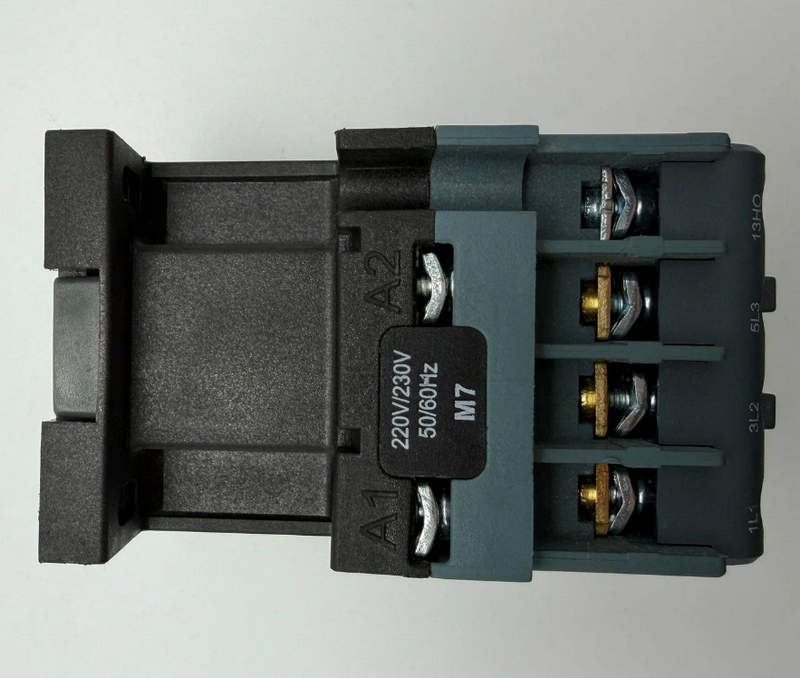

Конструкция DEKraft КМ102 включает изоляционный корпус, электромагнит, катушку управления, неподвижную и подвижную части магнитопровода, возвратную пружину, силовые контакты и клеммные узлы. Корпус выполняет механическую и электроизоляционную функции, разделяя цепь управления и коммутируемые проводники. Магнитная система обеспечивает быстрое срабатывание при номинальном управляющем напряжении и устойчивое удержание якоря. Контактные элементы рассчитаны на многократное замыкание и размыкание. При коммутации токов 25–63 А важны контактное давление и малое переходное сопротивление, поскольку их ухудшение вызывает локальный нагрев. Возвратный механизм обеспечивает размыкание после обесточивания катушки. Клеммы предназначены для надежного присоединения проводников соответствующего сечения. Модульная компоновка упрощает размещение устройства на DIN-рейке и включение его в состав щита.

Области применения

КМ102 используется в системах, где требуется дистанционное или автоматическое управление нагрузкой. Наиболее характерные области применения следующие:

• коммутация групп освещения в производственных, административных и коммерческих зданиях,
• включение электрических нагревателей и других преимущественно активных потребителей,
• управление участками распределительных цепей напряжением до 400 В,
• работа совместно с реле, таймерами, датчиками и программируемыми устройствами,
• дистанционное отключение нагрузки по внешнему управляющему сигналу,
• разделение маломощной цепи управления и силовой цепи потребителя,
• организация повторяющихся циклов включения и отключения в пределах допустимой коммутационной частоты.

Таким образом, DEKraft КМ102 представляет собой электромеханический контактор для дистанционной коммутации цепей с токами, характерными для модульных распределительных устройств. Электромагнитный привод, многополюсная контактная система и монтаж на DIN-рейку позволяют применять аппарат в различных схемах управления нагрузкой. Эффективность его работы определяется соответствием напряжения катушки, номинального тока, характера нагрузки и режима переключений условиям цепи. Компания «Олниса» осуществляет поставку промышленного электрооборудования, включая контакторы DEKraft КМ102. «Олниса» поставляет такие устройства предприятиям и организациям для применения в распределительных и управляющих системах. Поставка оборудования выполняется по заявкам заказчиков в требуемом объеме.
