Автоматический выключатель DEKraft ВА 431: стабильная защита при высоких нагрузках
DEKraft ВА-431 — низковольтный аппарат для проведения рабочего тока, ручной коммутации и автоматического разрыва линии при перегрузке или коротком замыкании. Он применяется в распределительных щитах и силовых щитах для защиты кабелей, шин и подключенного оборудования. Параметры отдельных исполнений ВА-431 зависят от номинала, полюсности и типа расцепителя.
Технические характеристики
Электрические параметры определяют допустимую нагрузку и способность выключателя безопасно разорвать аварийный ток. К основным характеристикам DEKraft ВА-431 относятся:
- номинальный ток в зависимости от исполнения — от 16 до 630 А,
- число полюсов — 3 или 4,
- предельная отключающая способность при 400/415 В — до нескольких десятков килоампер в зависимости от исполнения,
- механический ресурс — несколько тысяч циклов,
- рабочее положение — стационарное размещение в низковольтном устройстве,
- температура эксплуатации — ориентировочно от -25 до +40 C при соблюдении требований изготовителя.
- Защита цепи обеспечивается расцепителем, контролирующим проходящий ток. Основные процессы срабатывания следующие:
- при коротком замыкании электромагнитный расцепитель реагирует на резкое многократное увеличение тока,
- механизм свободного расцепления размыкает контакты независимо от скорости движения рукоятки,
- электрическая дуга перемещается в дугогасительную камеру и делится металлическими пластинами,
- после устранения причины аварии механизм возвращают в исходное состояние для повторного включения.
Особенности конструкции

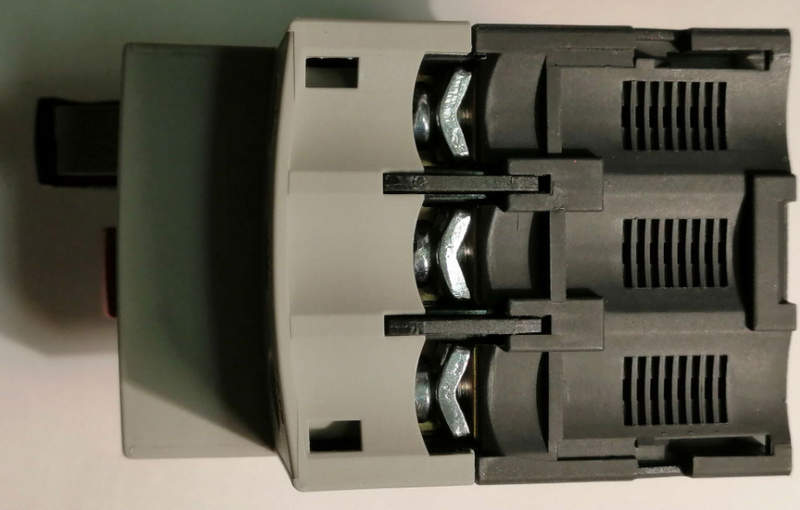

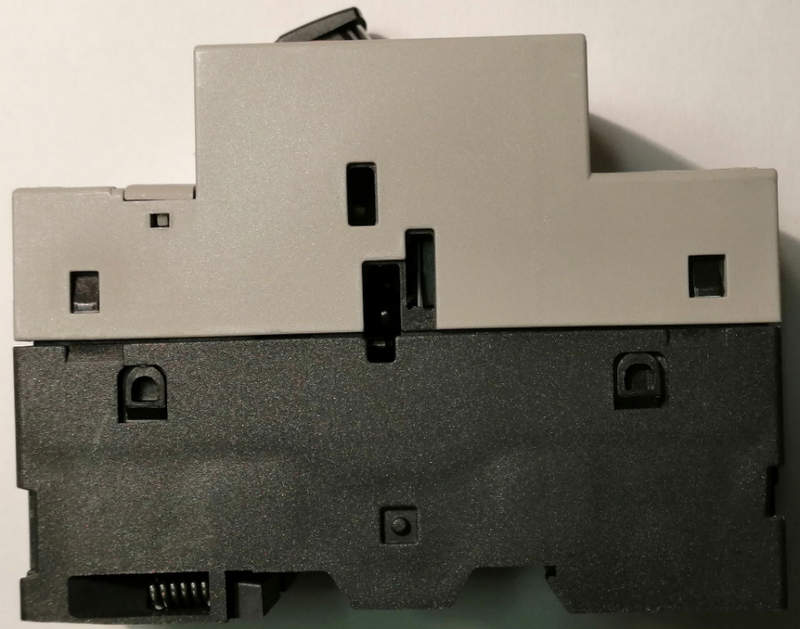

DEKraft ВА-431 выполнен в изоляционном корпусе, внутри которого размещены силовой тракт, контактная система, расцепитель, приводной механизм и дугогасительные камеры. Каждый полюс содержит неподвижный и подвижный контакт. При размыкании возникающая дуга направляется в пакет металлических пластин, где разделяется на короткие участки, охлаждается и гаснет. Механизм обеспечивает быстрое переключение и принудительное размыкание при срабатывании защиты. Лицевая рукоятка служит для ручной коммутации и визуального определения состояния. Корпус выполняет изоляционную функцию. Проводники присоединяются к силовым клеммам с соблюдением допустимого сечения и момента затяжки. В зависимости от исполнения могут применяться вспомогательные и сигнальные контакты, независимый расцепитель и другие элементы управления.
Режимы и принципы работы
Работа выключателя определяется состоянием контактной системы и сигналами защитного механизма. Основные эксплуатационные режимы можно представить следующим образом:
- включенное состояние — главные контакты замкнуты и проводят рабочий ток,
- ручное отключение — цепь разрывается перемещением рукоятки,
- аварийное отключение — контакты размыкаются автоматически после срабатывания расцепителя,
- режим перегрузки — отключение происходит с задержкой, зависящей от величины превышения тока,
- режим короткого замыкания — электромагнитный элемент инициирует быстрое отключение,
- длительное проведение тока — возможно при соблюдении номинальной нагрузки и допустимого теплового режима.
Во включенном состоянии ток проходит от входных клемм через контакты и элементы расцепителя к выходным выводам. При нормальной нагрузке защелка удерживает механизм в рабочем положении. Длительное превышение номинального тока нагревает тепловой элемент; его деформация воздействует на расцепляющий узел и размыкает цепь. Поэтому времятоковая характеристика имеет обратную зависимость: чем выше перегрузка, тем меньше время отключения. При коротком замыкании электромагнитный расцепитель действует без преднамеренной выдержки. После размыкания контактов дуга вытягивается в дугогасительную систему, дробится и гаснет. Механизм фиксирует выключатель в отключенном состоянии до следующего взвода.
Области применения
Аппарат используют в низковольтных сетях, где необходимы коммутация и токовая защита. Наиболее характерные направления применения DEKraft ВА-431 следующие:
- вводно-распределительные устройства зданий и производственных объектов,
- силовые щиты и шкафы управления,
- отходящие линии питания технологического оборудования,
- цепи электродвигателей, насосов, вентиляторов и компрессоров,
- распределительные линии коммерческих и инфраструктурных объектов,
- секционные и резервные цепи низковольтных систем,
- электроустановки с локальным отключением участка сети.
Таким образом, DEKraft ВА-431 является низковольтным автоматическим выключателем, обеспечивающим проведение рабочего тока и разрыв цепи при перегрузке или коротком замыкании. Его свойства определяются номинальным током, напряжением, отключающей способностью, характеристикой расцепления и эффективностью дугогасительной системы. Параметры аппарата должны соответствовать условиям сети и требованиям эксплуатации.
