Регулятор Eliwell EWDR для автоматизированного контроля температуры

Серия Eliwell EWDR относится к электронным регуляторам температуры для холодильных, климатических и технологических систем. Приборы монтируются на DIN-рейку внутри шкафа управления. Базовый принцип работы состоит в том, что контроллер получает сигнал от температурного датчика, сопоставляет измеренное значение с заданной уставкой и переключает исполнительные цепи по установленному алгоритму.

Технические характеристики

Ниже приведены параметры, характерные для распространённых исполнений серии:

• питание выполняется от сети 230 В переменного тока 50/60 Гц либо, в отдельных модификациях, от источника 12 или 24 В переменного/постоянного тока,
• потребляемая мощность электронной части обычно находится в пределах 3–5 ВА,
• измерительный вход рассчитан на терморезистивные датчики NTC или PTC,
• типовой диапазон измерения для NTC составляет примерно от −50 до +110 C, а для PTC может достигать −50...+140 C,
• разрешение индикации составляет 1 C либо 0,1 C в зависимости от настройки,
• погрешность измерительного канала при нормальных условиях обычно находится около ±0,5 C без учёта допуска датчика,
• уставка регулируется внутри рабочего диапазона датчика с программным ограничением минимального и максимального значения,
• дифференциал регулирования задаёт разницу температур между включением и отключением исполнительного выхода,
• релейные выходы рассчитаны на коммутацию нагрузок при напряжении до 250 В переменного тока,
• в типовых версиях применяются реле с токовой нагрузкой порядка 8 А, а отдельные выходы могут допускать до 15 А,
• температура эксплуатации электронного блока обычно находится приблизительно в диапазоне от −5 до +55 C,
• температура хранения может составлять ориентировочно от −30 до +75 C,
• относительная влажность при эксплуатации допускается в пределах примерно 10–90 % без конденсации,
• монтаж выполняется на стандартную DIN-рейку шириной 35 мм,
• подключение питания, датчиков и нагрузок осуществляется через винтовые клеммы.

Принципы и режимы работы

Работа Eliwell EWDR основана на циклическом сравнении текущей температуры с заданной точкой. Основные функции, доступные в зависимости от версии, следующие:

• режим охлаждения включает выход при превышении установленной температуры с учётом заданного дифференциала,
• режим нагрева изменяет логику реле и активирует нагрузку при снижении температуры ниже установленной границы,
• защитная задержка ограничивает слишком частые повторные пуски компрессора и задаётся временным интервалом,
• задержка после включения питания предотвращает одновременный запуск потребителей после восстановления сети,
• функция калибровки позволяет программно скорректировать показание датчика на заданное число градусов,
• ограничение уставки фиксирует минимальную и максимальную доступную оператору температуру,
• аварийный контроль формирует сигнал при выходе температуры за верхний или нижний допустимый предел,
• при обрыве или неисправности датчика контроллер переводит выход в предусмотренный параметрами аварийный или циклический режим,
• в отдельных конфигурациях поддерживается управление оттайкой по времени, температуре либо сочетанию условий,
• после оттайки может использоваться задержка запуска вентилятора для исключения подачи тёплого влажного воздуха.

Особенности конструкции

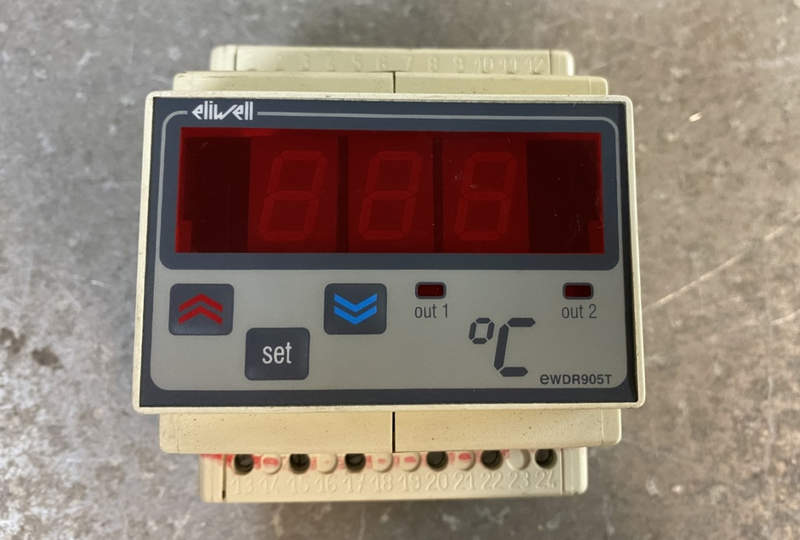

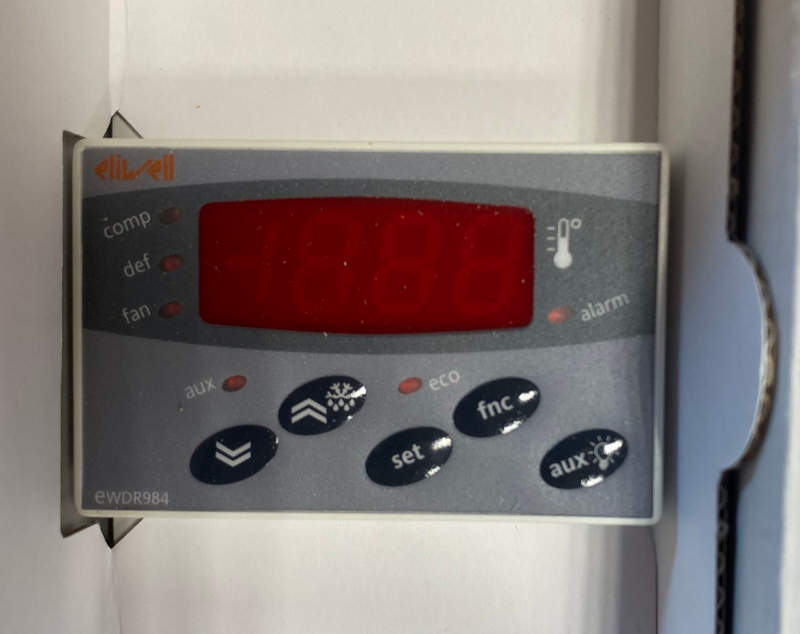

Контроллеры Eliwell EWDR имеют модульную компоновку для стационарной установки в шкафах автоматики. Пластиковый корпус объединяет плату питания, микропроцессорный узел, измерительный тракт и электромеханические реле. Клеммная зона разделяет сигнальные цепи датчиков и сетевые линии. Органы программирования представлены кнопками, а цифровой индикатор отображает температуру, параметры и коды состояния. Микропроцессор хранит заданные значения в энергонезависимой памяти, поэтому установки сохраняются после отключения питания. В зависимости от версии логика охватывает компрессор, оттайку, вентилятор, аварийные пороги и временные задержки. Благодаря этому один компактный модуль способен заменить несколько отдельных элементов релейной автоматики.

Области применения

Серия применяется для температурного контроля и коммутации исполнительных устройств. Основные направления использования следующие:

• холодильные камеры для хранения пищевой продукции и сырья,
• среднетемпературные и низкотемпературные витрины,
• небольшие холодильные установки с компрессорным регулированием,
• шкафы управления технологическим охлаждением,
• системы поддержания заданной температуры в производственных помещениях,
• тепловые установки с двухпозиционным принципом нагрева,
• контуры вентиляции и кондиционирования с температурным управлением,
• автоматизированные установки с аварийной сигнализацией по температуре.

Таким образом, Eliwell EWDR объединяет измерительный канал, программируемую логику и релейную коммутацию в одном DIN-модуле. Параметры версии зависят от питания, датчика, нагрузки реле, набора функций. Серия используется в холодильных, тепловых и технологических системах, где требуется стабильное температурное регулирование. Компания «Олниса» осуществляет поставку промышленного оборудования и компонентов автоматизации, включая устройства Eliwell EWDR. «Олниса» поставляет техническую продукцию для предприятий различных отраслей и обеспечивает поставку востребованного оборудования по номенклатуре промышленной автоматизации.
