SFP-модуль Eltex FH-S3112CDL20: эффективное решение для передачи данных по оптоволокну

Eltex FH-S3112CDL20 представляет собой компактный оптический приемопередающий модуль для построения линий передачи данных по одномодовому волокну. Устройство устанавливается в совместимый SFP-порт сетевого оборудования и выполняет преобразование электрического цифрового сигнала в оптический поток, а на приемной стороне — обратное преобразование. Волоконная среда увеличивает протяженность соединения, снижает влияние электромагнитных помех и обеспечивает гальваническую развязку узлов. Модуль применяется в сетевом оборудовании, где требуется стабильный гигабитный канал.

Технические характеристики

Рабочие параметры определяют совместимость модуля с линией и сетевым оборудованием. Основные технические характеристики Eltex FH-S3112CDL20 следующие:

• форм-фактор — SFP,
• скорость передачи данных — до 1,25 Гбит/с,
• тип среды — одномодовое оптическое волокно 9/125 мкм,
• номинальная длина волны передатчика — 1310 нм,
• максимальная протяженность линии — до 20 км при допустимом оптическом бюджете,
• оптический интерфейс — дуплексный LC,
• рабочая схема — отдельное волокно Tx для передачи и отдельное волокно Rx для приема,
• напряжение питания — 3,3 В постоянного тока,
• источник оптического излучения — лазерный диод,
• приемный элемент — PIN-фотодиод,
• тип подключения — горячая установка в совместимый SFP-слот,
• ориентировочная потребляемая мощность — около 1 Вт,
• передача служебных состояний — через электрический интерфейс SFP,
• контролируемые параметры при наличии цифровой диагностики — температура, напряжение, ток лазера, выходная и входная оптическая мощность.

Принципы и режимы работы

Передающий тракт получает последовательный электрический поток от хост-устройства, формирует управляющий ток лазера и модулирует оптическое излучение. Сигнал проходит по одномодовому волокну к удаленному узлу. В приемном тракте фотодиод преобразует излучение в электрический поток, который восстанавливается для сетевого оборудования. Основные рабочие состояния устройства можно представить следующим образом:

• режим передачи — лазер формирует модулированный поток на длине волны 1310 нм,
• режим приема — фотоприемник преобразует входной световой поток в электрические данные,
• режим ожидания — электронная часть остается запитанной при отсутствии полезного трафика,
• Tx Disable — передатчик блокируется управляющим сигналом без извлечения трансивера,
• Tx Fault — формируется сообщение о некорректном состоянии передающего тракта,
• Loss of Signal — фиксируется недостаточный уровень принимаемого оптического сигнала,
• диагностический режим — считываются внутренние рабочие величины, если функция поддерживается исполнением и хост-устройством.

Особенности конструкции

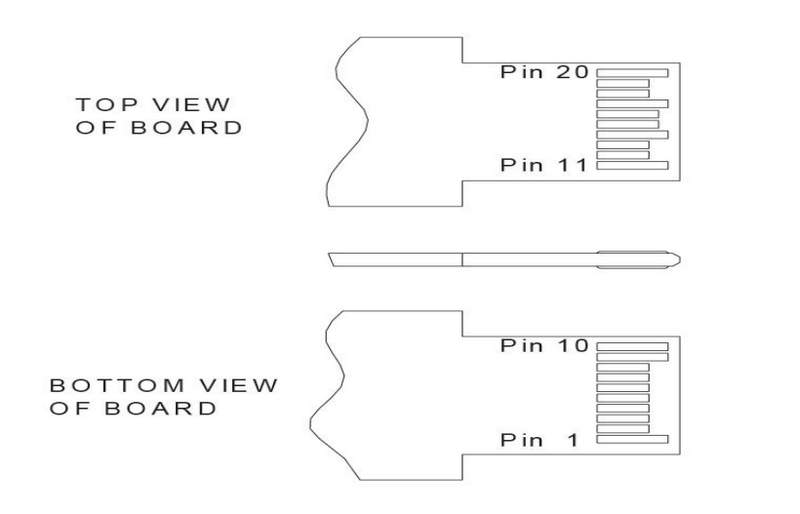

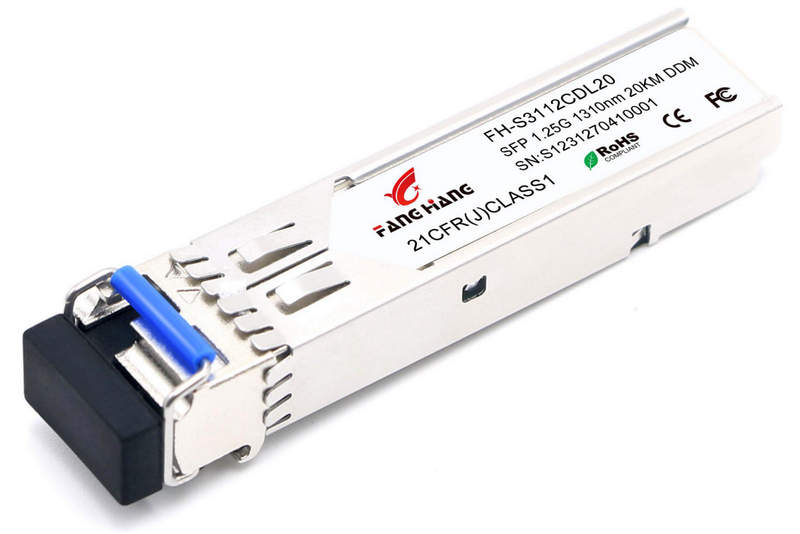

Eltex FH-S3112CDL20 выполнен в стандартизированном SFP-корпусе, внутри которого объединены оптический узел, электронная плата и элементы питания и согласования. В передней части расположен дуплексный LC-разъем для двух одномодовых волокон. Один канал обслуживает передачу, второй — прием. Лазерный диод соединен с драйвером передатчика, а фотодиод — с приемным усилительным трактом. Плата содержит цепи питания, управления и восстановления сигнала. Задняя контактная группа передает данные, питание и управляющие сигналы. Металлическая оболочка защищает электронику и участвует в отводе тепла. Фиксатор удерживает модуль в порту и упрощает извлечение. Компактность позволяет размещать много оптических интерфейсов на одной панели.

Преимущества Eltex FH-S3112CDL20

Эксплуатационные свойства трансивера связаны с волоконной средой и форм-фактором SFP. К ключевым преимуществам относятся:

• дальность передачи до 20 км,
• устойчивость к электромагнитным помехам,
• гальваническая развязка сетевых узлов,
• компактные размеры,
• низкое энергопотребление,
• распространенный интерфейс LC,
• возможность горячей замены,
• удобство контроля состояния при поддержке цифровой диагностики,
• совместимость с оборудованием, рассчитанным на соответствующий SFP-интерфейс.

Области применения

FH-S3112CDL20 используется там, где медный интерфейс ограничен расстоянием или помехами. Основными областями применения являются:

• соединение коммутаторов между этажами и зданиями,
• организация гигабитных uplink-каналов,
• построение распределительных линий операторских сетей,
• подключение шкафов связи и узлов агрегации,
• передача данных между удаленными промышленными объектами,
• создание оптических сегментов систем видеонаблюдения,
• резервирование основных сетевых каналов,
• использование существующей одномодовой инфраструктуры с совместимыми SFP-портами.

Таким образом, Eltex FH-S3112CDL20 предназначен для построения гигабитных одномодовых линий связи протяженностью до 20 км. SFP-формат, длина волны 1310 нм, интерфейс LC и питание 3,3 В позволяют применять модуль в распределительных и магистральных сетях. Надежность канала зависит от качества волокна, состояния разъемов и оптического бюджета. Компания «Олниса» поставляет промышленное и телекоммуникационное оборудование, включая продукцию Eltex. «Олниса» поставляет Eltex FH-S3112CDL20 для новых сетевых объектов и модернизации инфраструктуры. Поставка оборудования выполняется предприятиям по России.
