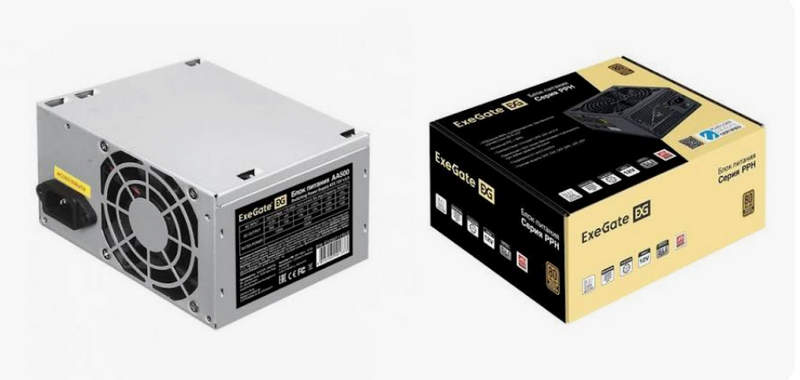

Блок питания ExeGate 500W: мощность и надежность для системного блока

Блок питания ExeGate 500W относится к источникам электропитания формата ATX, предназначенным для преобразования переменного сетевого напряжения в стабилизированные постоянные напряжения, необходимые компонентам вычислительной системы. Основная функция блока заключается в выпрямлении входного напряжения, высокочастотном преобразовании, гальванической развязке и формировании нескольких выходных линий.

Технические характеристики

Параметры блока питания ExeGate 500W определяют его совместимость и устойчивость работы. Основные характеристики можно представить следующим образом:

• номинальная выходная мощность составляет 500 Вт,
• входное напряжение переменного тока находится в диапазоне около 180–240 В,
• частота питающей сети составляет 50 Гц,
• основная линия +12 В используется для питания процессора, видеокарты, накопителей и вентиляторов,
• линия +5 В предназначена для периферийных цепей и накопителей,
• линия +3,3 В применяется для цифровой логики системной платы,
• дежурное напряжение +5VSB сохраняется при выключенном компьютере,
• сигнал PS_ON используется для дистанционного включения источника системной платой,
• сигнал Power Good формируется после стабилизации выходных напряжений,
• типовой КПД для блока данного класса находится в пределах 70–80 % в зависимости от нагрузки,
• вентилятор обычно имеет диаметр 120 мм и создает принудительный воздушный поток,
• форм-фактор ATX обеспечивает совместимость с большинством стандартных корпусов,
• основной разъем системной платы выполнен в конфигурации 20+4 контакта,
• процессорное питание обычно организовано через разъем 4+4 контакта,
• для накопителей применяются разъемы SATA, а для части периферии — Molex,
• защита может включать отключение при коротком замыкании, перегрузке и отклонении напряжения.

Принципы и режимы работы

Функционирование источника основано на импульсном преобразовании энергии. После поступления сетевого напряжения входной фильтр подавляет высокочастотные помехи, далее выпрямительный мост формирует постоянное напряжение. Конденсаторы первичной цепи сглаживают пульсации, после чего силовые транзисторы преобразуют постоянную составляющую в высокочастотные импульсы. Трансформатор обеспечивает передачу энергии на вторичную сторону и электрическую изоляцию выходных цепей от сети. При нормальном режиме работа строится по последовательности:

• после подачи напряжения сети активируется дежурный источник +5VSB,
• при замыкании сигнала PS_ON запускается основная силовая часть,
• ШИМ-контроллер регулирует длительность импульсов в зависимости от нагрузки,
• вторичные выпрямители формируют линии +12 В, +5 В и +3,3 В,
• обратная связь сравнивает выходные напряжения с опорными значениями,
• при стабилизации параметров формируется сигнал Power Good,
• при аварийном отклонении защитная схема прекращает генерацию.

Особенности конструкции

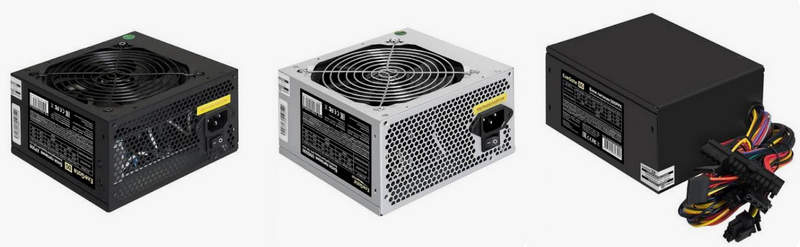

Конструкция блока питания ExeGate 500W базируется на металлическом корпусе, выполняющем механическую, экранирующую и частично теплоотводящую функции. Внутри размещаются входной фильтр, выпрямитель, накопительные конденсаторы, силовые ключи, импульсный трансформатор, вторичные диоды, дроссели и стабилизирующие цепи. Нагруженные полупроводниковые элементы устанавливаются на алюминиевые радиаторы. Вентилятор создает поток воздуха и снижает температуру трансформатора, радиаторов и электролитических конденсаторов. Печатная плата объединяет силовые и управляющие цепи, а выходные кабели выводятся через защищенное отверстие корпуса. Разделение первичной и вторичной частей уменьшает риск передачи сетевого потенциала на низковольтные цепи.

Электрические режимы

Наиболее характерные режимы следующие:

• холостой режим сопровождается минимальным потреблением и работой дежурной цепи,
• малая нагрузка характеризуется ограниченным током по основным каналам,
• номинальный режим предполагает распределение мощности без превышения допустимой суммарной нагрузки,
• кратковременный рост потребления требует устойчивой реакции системы стабилизации,
• перегрузка вызывает увеличение тока и температуры силовых компонентов,
• короткое замыкание приводит к срабатыванию защиты и прекращению подачи энергии,
• после устранения аварии запуск выполняется повторным включением питания.

Области применения

Блок питания ExeGate 500W используется в вычислительных системах, где энергопотребление соответствует возможностям источника. Типичные направления применения включают:

• офисные персональные компьютеры,
• домашние рабочие станции,
• учебные компьютерные классы,
• кассовые и терминальные системы,
• компьютеры автоматизированных рабочих мест,
• системы с интегрированной или маломощной дискретной графикой,
• технологические ПК при соответствующей конфигурации нагрузки.

Таким образом, блок питания ExeGate 500W представляет собой импульсный источник ATX-класса, рассчитанный на преобразование сетевого напряжения в несколько стабилизированных линий постоянного тока с суммарной мощностью до 500 Вт. Его конструкция объединяет силовой преобразователь, фильтрацию, охлаждение, обратную связь и защитные механизмы, необходимые для питания компьютерных компонентов. Компания «Олниса» осуществляет поставку промышленного и электротехнического оборудования, включая блоки питания ExeGate 500W и другие изделия для вычислительных и технических систем. «Олниса» обеспечивает поставку оборудования в соответствии с заявленной номенклатурой и условиями заказа.
