Автоматическая трубная муфта Grundfos — надежное соединение для насосных систем
Автоматическая трубная муфта Grundfos — узел стационарного присоединения погружного насоса к напорному трубопроводу. Она обеспечивает герметичное соединение агрегата с линией и позволяет поднимать его без разборки труб. Схема применяется в канализационных, дренажных и технологических установках, где насос работает ниже уровня жидкости. Муфта действует совместно с направляющими трубами, опорным коленом и ответной частью на насосе.
Технические характеристики
Параметры автоматической трубной муфты определяются размером присоединения, рабочим давлением, материалами и геометрией монтажной системы. Основные параметры следующие:
- условный проход — DN 40, DN 50, DN 65, DN 80, DN 100, DN 150 или DN 200 в зависимости от исполнения,
- рабочее давление — обычно до 10 бар для систем класса PN 10,
- диаметр направляющих труб — ориентировочно 25–60 мм,
- число направляющих — 1 или 2, причем для тяжелых агрегатов чаще используется двухтрубная схема,
- температура перекачиваемой среды в типовых установках — около 0...+40 C,
- материал напорного колена — серый или высокопрочный чугун с защитным покрытием,
- материал направляющих — оцинкованная либо нержавеющая сталь,
- присоединение к напорной магистрали — фланцевое, соответствующее условному диаметру трубопровода,
- рабочее положение насоса — вертикальное,
- способ фиксации — гравитационное прижатие без постоянного болтового соединения насоса с коленом,
- герметизация — сопряжение обработанных поверхностей либо эластомерное уплотнение в зависимости от исполнения,
- масса насосного агрегата — от десятков до нескольких сотен килограммов,
- длина направляющих — обычно 1–6 м и более,
- угол напорного колена — преимущественно 90.
Принцип работы
Принцип основан на самопозиционировании насоса относительно стационарного напорного колена. Последовательность работы следующая:
- на дне резервуара закрепляется колено, соединенное с напорным трубопроводом,
- к опорному узлу устанавливаются одна или две вертикальные направляющие,
- на напорном патрубке насоса фиксируется скользящая ответная часть,
- агрегат опускается грузоподъемным механизмом вдоль направляющих,
- в нижнем положении ответная часть входит в сопряжение с посадочной поверхностью колена,
- собственная масса насоса формирует прижим, необходимый для герметичности,
- при запуске поток проходит через напорный патрубок, колено и далее в стационарный трубопровод,
- при подъеме насоса сопряжение размыкается, а колено остается подключенным к магистрали.
Особенности конструкции

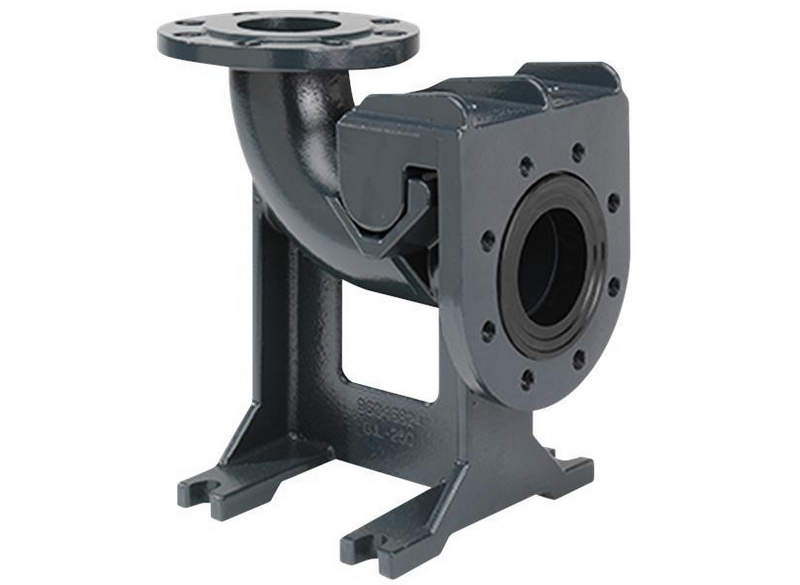

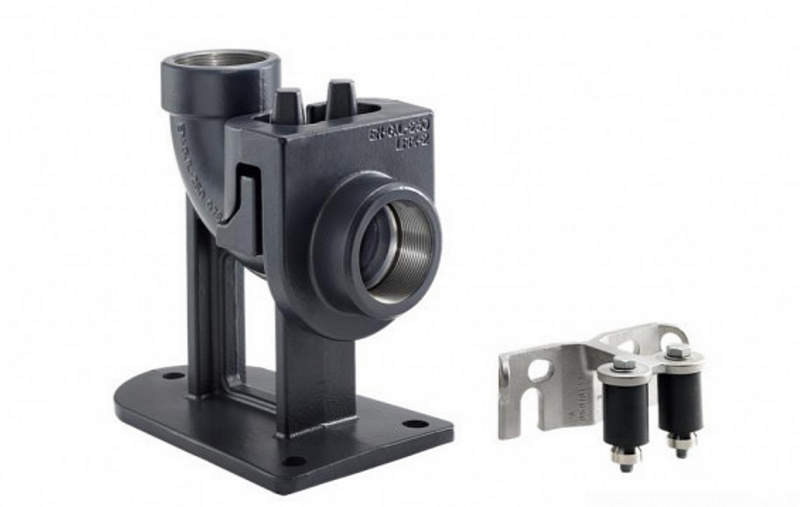

Муфта Grundfos рассчитана на многократные циклы установки и извлечения насосного агрегата. Основой системы служит литое напорное колено с опорной площадкой, воспринимающей массу оборудования и гидродинамические нагрузки. Направляющие задают траекторию перемещения, но не воспринимают давление перекачиваемой среды. Ответная часть закрепляется на насосе и при опускании скользит вдоль труб, сохраняя заданную ориентацию. Геометрия сопряжения исключает необходимость вручную совмещать фланцы под слоем жидкости. Для тяжелого оборудования основание фиксируется анкерными болтами к бетонному дну. Одинарная или двойная система направляющих выбирается по конструкции узла. Защитное покрытие чугунных деталей снижает воздействие влажной среды. При извлечении насоса стационарное колено и напорная магистраль остаются на месте.
Режимы эксплуатации
Муфта действует механически и участвует в основных состояниях насосной станции. Характерные режимы следующие:
- дежурный — насос установлен на посадочном узле, движение среды отсутствует,
- рабочий — агрегат включен, а соединение воспринимает давление и вибрационные нагрузки,
- циклический — насос периодически запускается и останавливается по сигналам системы управления,
- аварийный — агрегат отключен, механическое сопряжение сохраняется,
- режим извлечения — насос перемещается вверх по направляющим без разборки напорной магистрали,
- режим повторной установки — агрегат опускается до автоматического совмещения с коленом.
Области применения
Система автоматического соединения востребована там, где погружное оборудование должно извлекаться без демонтажа стационарного трубопровода. Основные области применения:
- канализационные насосные станции,
- резервуары хозяйственно-бытовых стоков,
- промышленные системы перекачивания загрязненной воды,
- дренажные колодцы и технологические приямки,
- локальные очистные сооружения,
- ливневые насосные станции,
- системы отвода производственных стоков,
- емкости с погружными насосами Grundfos совместимого присоединительного размера.
Таким образом, автоматическая трубная муфта Grundfos образует разъемный узел между погружным насосом и стационарным трубопроводом. Она обеспечивает направленное опускание, автоматическое совмещение и плотное соединение напорного патрубка с коленом. Такая конструкция рациональна для канализационных, дренажных и технологических резервуаров, где требуется периодически извлекать насос. Компания «Олниса» осуществляет поставку автоматических трубных муфт Grundfos и другого промышленного оборудования. Продукция поставляется предприятиям, эксплуатационным организациям и объектам инженерной инфраструктуры. Поставки охватывают компоненты для насосных систем промышленного и коммунального назначения. «Олниса» работает как поставщик промышленного оборудования и обеспечивает поставку требуемых компонентов.
