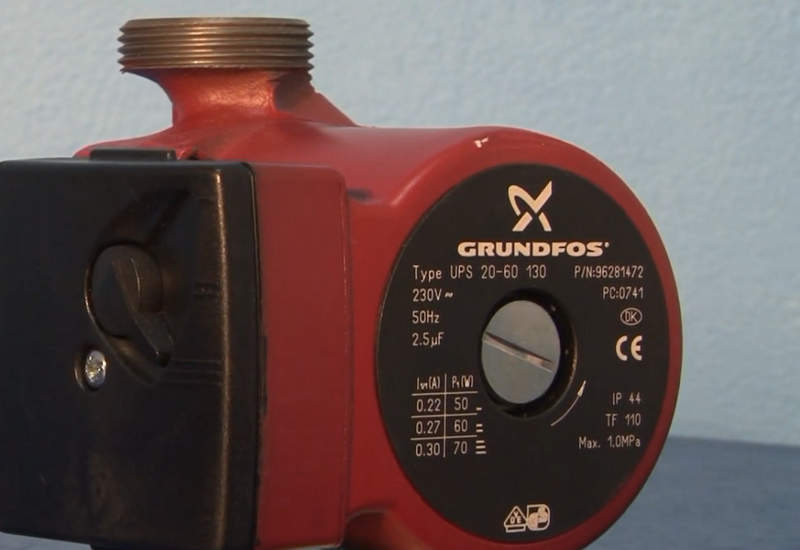

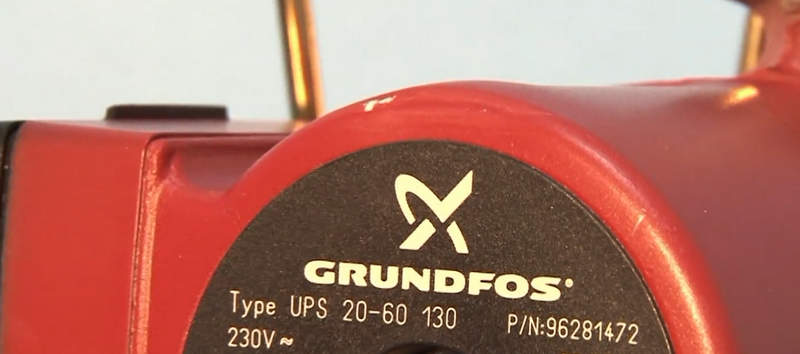

Циркуляционный насос Grundfos UPS 20 — проверенная технология для систем отопления
Grundfos UPS 20 относится к классу насосов с «мокрым» ротором: вращающаяся часть электродвигателя контактирует с перекачиваемой средой, которая охлаждает узел и смазывает подшипники. Такое решение уменьшает шум, исключает отдельный вентилятор и подходит для длительной работы в системах отопления и технологической циркуляции. Обозначение UPS 20 объединяет исполнения с присоединительным размером порядка DN 20 и различными напорными характеристиками, поэтому точные параметры зависят от модификации.
Технические характеристики
Ниже приведены характерные показатели насосов Grundfos UPS 20:
- номинальный диаметр присоединения — около DN 20,
- тип двигателя — однофазный асинхронный с мокрым ротором,
- количество фиксированных ступеней скорости — 3,
- частота вращения — примерно 1100–2500 об/мин,
- максимальный напор типовых исполнений — около 4–6 м,
- допустимое рабочее давление — до 10 бар,
- температура жидкости — ориентировочно от +2 до +110 C,
- температура окружающего воздуха — обычно до +40 C,
- класс изоляции электродвигателя — F,
- степень защиты электрической части — обычно IP44,
- рабочие среды — вода и допустимые водно-гликолевые смеси,
- монтажная длина распространённых версий — 130 или 180 мм.
Трёхступенчатое регулирование изменяет гидравлическую характеристику без внешнего частотного преобразователя. Переключение изменяет режим обмоток двигателя, вследствие чего меняются частота вращения, напор и энергопотребление. Основные режимы следующие:
- первая ступень применяется при небольшом расходе и малом сопротивлении контура,
- вторая ступень служит промежуточным режимом при средних потерях давления,
- третья ступень обеспечивает максимальные напор и подачу в пределах характеристики модели.
Принцип работы
Ключевые процессы можно представить так:
- разрежение во входной зоне обеспечивает приток жидкости,
- центробежное ускорение перемещает поток к наружному диаметру колеса,
- непрерывное вращение поддерживает циркуляцию при заполненном насосе,
- перекачиваемая среда охлаждает ротор и смазывает подшипники.
Особенности конструкции
Конструкция серии рассчитана на продолжительную работу без традиционного торцевого уплотнения вала. Ротор и рабочее колесо находятся в жидкостной полости, отделённой от статора герметичной гильзой. Вал выполняется из коррозионностойкого материала, а подшипники — из керамики либо износостойких композиций, пригодных для постоянного контакта с теплоносителем. Корпус гидравлической части обычно изготавливается из чугуна, а в специальных исполнениях могут применяться коррозионностойкие сплавы. Рабочее колесо выполняется из термостойкого полимера или композита. На клеммной коробке расположен переключатель трёх скоростей. Отдельный вентилятор отсутствует: тепло отводится через корпус и жидкость. Вал ротора при установке должен располагаться горизонтально, чтобы опоры постоянно смачивались рабочей средой.
Монтаж и эксплуатационные режимы
Для сохранения расчётных характеристик насос устанавливают с учётом направления стрелки на корпусе. Перед запуском гидравлическая часть должна быть заполнена жидкостью, поскольку сухое вращение ухудшает охлаждение и ускоряет износ. Основные требования следующие:
- ось ротора располагается горизонтально,
- направление потока совпадает со стрелкой на корпусе,
- работа без жидкости не допускается,
- температура среды остаётся в пределах допуска конкретной версии,
- давление не превышает установленное изготовителем значение,
- при применении гликоля учитываются рост вязкости и изменение гидравлических характеристик,
- скорость выбирается без создания избыточного шума в трубопроводе и арматуре.
Области применения
Насосы Grundfos UPS 20 используются там, где необходимо равномерное движение жидкости по замкнутому контуру. Основные направления применения следующие:
- радиаторные системы отопления,
- контуры тёплого пола,
- котловые и теплообменные контуры,
- циркуляционные линии горячего водоснабжения в соответствующем исполнении,
- небольшие технологические системы охлаждения,
- контуры теплопередачи с водой или допустимыми водно-гликолевыми смесями.
Таким образом, Grundfos UPS 20 — серия циркуляционных насосов с мокрым ротором для стабильного перемещения теплоносителя в замкнутых гидравлических системах. Трёхскоростное регулирование, компактная конструкция и несколько рабочих режимов обеспечивают применение оборудования в отопительных и технологических контурах. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосную технику Grundfos UPS 20. «Олниса» поставляет продукцию для предприятий и организаций, эксплуатирующих инженерные системы. Компания выступает исключительно как поставщик промышленного оборудования. Поставка доступна для промышленных объектов РФ.
