Насос Grundfos 3-80 — надежное решение стабильной подачи воды

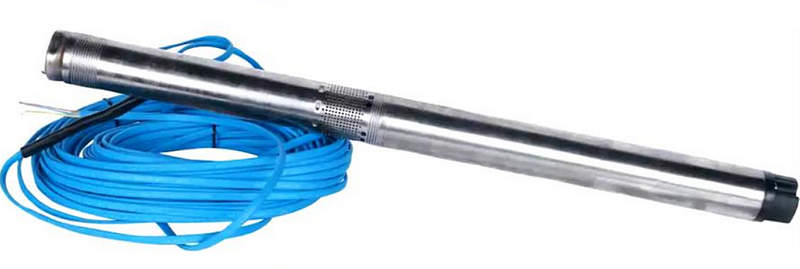

Скважинный насос Grundfos SQ 3-80 относится к компактным многоступенчатым центробежным агрегатам для подъёма чистой воды из скважин и резервуаров. Конструкция объединяет гидравлическую часть, погружной электродвигатель, электронный пуск и защитные функции. Модель применяется там, где требуется высокий напор при небольшом диаметре оборудования и стабильной подаче воды.
Технические характеристики
Основные параметры Grundfos SQ 3-80 следующие:
- номинальная подача составляет около 3 м3/ч,
- максимальная производительность достигает приблизительно 4,4 м3/ч,
- рабочий напор находится в диапазоне около 70–80 м при номинальной подаче,
- максимальный напор при малом расходе может превышать 100 м,
- наружный диаметр корпуса составляет приблизительно 74 мм,
- минимальный диаметр скважины составляет около 76 мм,
- присоединение напорного патрубка выполняется резьбой Rp 1 1/4,
- питание однофазного исполнения осуществляется от сети 1 × 200–240 В,
- номинальная частота сети составляет 50/60 Гц,
- мощность электродвигателя находится на уровне около 1,1–1,2 кВт,
- электроника обеспечивает плавный запуск без выраженного броска пускового тока,
- допустимая температура перекачиваемой воды составляет до +35 C,
- максимальное содержание песка в воде достигает 50 г/м3,
- двигатель рассчитан на продолжительный режим S1 при достаточном охлаждении,
- допустимая глубина погружения может достигать примерно 150 м ниже уровня воды.
Принципы и режимы работы
Работа SQ 3-80 основана на последовательном повышении давления в нескольких центробежных ступенях. Электродвигатель вращает общий вал с рабочими колёсами, а каждая гидравлическая ступень передаёт потоку дополнительную энергию. Основные процессы можно описать так:
- вода поступает через входную часть гидравлического блока,
- рабочее колесо перемещает жидкость от центра к периферии под действием центробежной силы,
- направляющий аппарат преобразует часть скорости потока в статическое давление,
- следующая ступень принимает поток и дополнительно повышает его энергию,
- плавный пуск уменьшает механическую нагрузку на вал и электрическую нагрузку на сеть,
- защита по напряжению отключает двигатель при выходе питания за допустимый диапазон,
- тепловая защита предотвращает продолжительную работу обмоток при перегреве,
- контроль перегрузки ограничивает работу при заклинивании или чрезмерном сопротивлении вращению,
- после восстановления нормальных условий электроника обеспечивает возврат к штатной работе.
Особенности конструкции

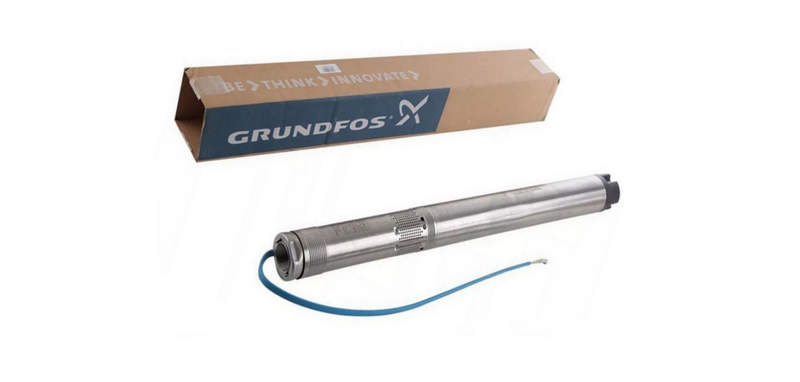

Grundfos SQ 3-80 выполнен как вытянутый цилиндрический агрегат малого диаметра, в котором гидравлическая и электрическая части образуют единый погружной модуль. Многоступенчатая схема позволяет получать высокий напор без увеличения наружного диаметра. Рабочие колёса и направляющие аппараты размещены последовательно вдоль продольной оси. Корпус и контактирующие с водой элементы выполняются из коррозионно-стойких материалов. Электродвигатель расположен под гидравлическим блоком и охлаждается окружающей водой, поэтому необходимо сохранять предусмотренные условия погружения. Встроенная электроника контролирует пуск и критические режимы. Обратный клапан в напорной части препятствует быстрому обратному движению воды после остановки, уменьшает вероятность гидравлического удара и помогает сохранять заполнение напорной линии. Малый диаметр корпуса позволяет применять насос в узких скважинах, но кабель и напорная колонна должны располагаться без механического зажатия.
Преимущества Grundfos SQ 3-80
Совмещение многоступенчатой гидравлики и электронной защиты формирует важные эксплуатационные свойства. К преимуществам модели относятся:
- малый наружный диаметр,
- высокий напор при умеренной подаче,
- плавный электрический запуск,
- защищённость двигателя от аварийных режимов,
- коррозионная стойкость основных деталей,
- компактная вертикальная компоновка,
- стабильная работа в автономных системах водоснабжения,
- наличие обратного клапана в напорной части.
Области применения
Характеристики SQ 3-80 позволяют использовать насос в бытовых и инженерных системах водоснабжения. Основные направления применения следующие:
- подача воды из скважин,
- водоснабжение частных домов и небольших объектов,
- перекачивание чистой грунтовой воды в резервуары,
- работа в системах полива и орошения,
- поддержание подачи в системах повышения давления,
- водоснабжение хозяйственно-бытовых потребителей при переменном расходе,
- работа совместно с реле давления, мембранным баком или внешним блоком управления.
Таким образом, Grundfos SQ 3-80 представляет собой компактный погружной насос, в котором многоступенчатая гидравлика, электродвигатель и электронная защита объединены в одном корпусе. Такая конструкция позволяет получать значительный напор при диаметре около 74 мм и применять агрегат в скважинных системах водоснабжения. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосы Grundfos SQ 3-80. В «Олниса» можно приобрести оборудование для производственных, коммерческих и инженерных объектов. Поставки выполняются для заказчиков из различных регионов. Поставки «Олниса» включают насосное оборудование для инженерных систем России.
