Реле давления Grundfos FF 4-4 — стабильность и точность срабатывания

Реле давления Grundfos FF 4-4 относится к электромеханическим устройствам контроля, предназначенным для коммутации электрической цепи при достижении заданного давления рабочей среды. Аппарат применяется в насосных установках, системах водоснабжения и гидравлических комплексах, где требуется автоматически запускать или останавливать насос в зависимости от давления. Принцип действия основан на преобразовании давления жидкости в механическое перемещение чувствительного элемента, которое через пружинно-рычажный механизм воздействует на контактную группу. Благодаря этому FF 4-4 выполняет функцию автономного порогового регулятора без сложной электронной схемы.

Технические характеристики

Основные параметры реле определяют границы настройки, электрическую нагрузочную способность. Для Grundfos FF 4-4 характерны следующие технические значения и режимы:

• диапазон регулируемого давления составляет приблизительно 1–4 бар,
• максимально допустимое давление в гидравлической линии достигает порядка 12 бар,
• дифференциал между давлением включения и отключения обычно находится в пределах около 0,6–1,5 бар,
• присоединение к контролируемой линии выполняется через резьбовой штуцер типоразмера G1/4,
• контактная система рассчитана на коммутацию цепей управления при напряжении до 230/400 В переменного тока,
• номинальный ток коммутации может достигать 16 А при активной нагрузке,
• частота питающей сети составляет 50 или 60 Гц,
• рабочая температура окружающей среды находится ориентировочно в диапазоне от -20 до +70 C,
• температура контролируемой среды обычно допускается до +70 C,
• степень защиты корпуса соответствует уровню IP54,
• регулирование выполняется винтовыми элементами с изменением предварительного сжатия основной и дифференциальной пружин.

Функционально устройство работает в двух пороговых состояниях. При снижении давления до установленного нижнего значения контактный механизм изменяет положение и формирует команду на запуск насоса. После повышения давления до верхнего порога контакты переключаются обратно, размыкая цепь управления. Разность между этими значениями образует гистерезис, препятствующий слишком частым переключениям.

Особенности конструкции

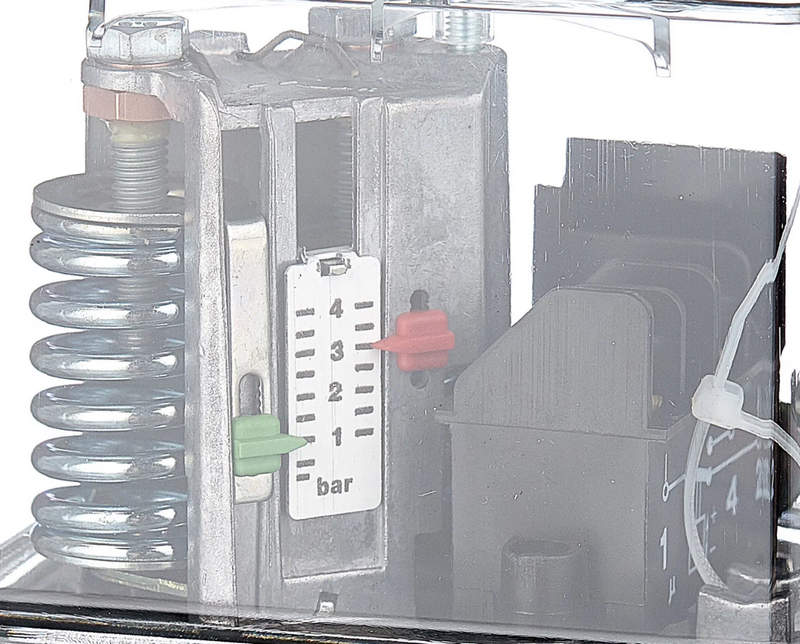

Конструкция Grundfos FF 4-4 построена вокруг чувствительного узла, воспринимающего давление среды через соединительный канал. Возникающее усилие передается на мембранный или сильфонный элемент, после чего преобразуется в перемещение рычажной системы. Ему противодействует усилие регулировочной пружины. Изменяя ее предварительное сжатие, задают порог переключения. Дополнительная пружина формирует разницу между точками включения и отключения. Контактная группа имеет быстрое перекидное действие: после прохождения механической точки срабатывания контакты переключаются резко, что уменьшает длительность переходного режима. Электрическая часть отделена от гидравлического канала, поэтому рабочая жидкость не соприкасается с токоведущими элементами. Корпус закрывает механизм от пыли, а кабельный ввод обеспечивает подведение проводников к клеммам.

Принцип регулирования и рабочие режимы

Настройка реле выполняется изменением баланса между давлением среды и усилием пружин. При эксплуатации учитывают верхний порог и величину дифференциала. Основные режимы работы следующие:

• автоматический пуск насоса при падении давления ниже установленного значения,
• автоматический останов при достижении верхнего порога,
• циклическое поддержание давления совместно с гидроаккумулятором,
• коммутация цепи катушки контактора при токе двигателя выше непосредственной коммутационной способности реле,
• работа как элемента блокировки при недопустимом изменении давления,
• механическая корректировка уставок без программирования и электронного интерфейса.

Применение гидроаккумулятора уменьшает число запусков двигателя, а гистерезис FF 4-4 задает диапазон, внутри которого насос остается выключенным. При открытии точки водоразбора давление снижается; после достижения нижней уставки реле запускает насос. Когда давление восстанавливается до верхнего значения, происходит отключение.

Области применения

Реле используется там, где требуется простое и воспроизводимое управление насосом по фактическому давлению. Основные направления эксплуатации следующие:

• автономные системы холодного водоснабжения,
• насосные станции с поверхностными или центробежными агрегатами,
• повысительные установки с гидроаккумулятором,
• контуры заполнения и поддержания давления в инженерных сетях,
• системы технического водоснабжения и распределения воды,
• технологические установки, в которых давление используется как управляющий параметр,
• цепи защиты и сигнализации, построенные на дискретном переключении контактов.

Эксплуатационные свойства

Электромеханическая схема FF 4-4 отличается простотой настройки. При правильной установке устройство обеспечивает стабильное переключение в заданном диапазоне. Ключевые свойства можно представить следующим образом:

• непосредственное измерение давления без отдельного электронного преобразователя,
• быстрое механическое переключение контактов,
• регулируемые пороги для адаптации к режиму насосной системы,
• совместимость с традиционными схемами управления через контакторы и пускатели,
• компактное исполнение и резьбовое подключение к напорной линии,
• длительная циклическая работа при соблюдении электрических и гидравлических ограничений.

Таким образом, реле давления Grundfos FF 4-4 представляет собой электромеханический узел для автоматического управления насосом по двум пороговым значениям давления. Регулируемые пружины, контактный механизм быстрого действия, резьбовое подключение и работа без электронного контроллера делают устройство практичным элементом насосных систем. Компания «Олниса» осуществляет поставку промышленного оборудования, включая реле давления Grundfos FF 4-4. Поставка через «Олниса» позволяет приобретать необходимое оборудование для комплектации систем водоснабжения, насосных станций и промышленных гидравлических установок.
