Насос Grundfos 50-120 — функциональное оборудование для циркуляционных контуров
Grundfos 50-120 предназначен для перемещения теплоносителя в замкнутых контурах. Оборудование применяется в отоплении, теплоснабжении, кондиционировании и технологической циркуляции при изменяющемся сопротивлении сети. Модель объединяет центробежный узел с электродвигателем и рассчитана на продолжительную работу.
Технические характеристики
Рабочие параметры определяют способность насоса создавать перепад давления и перемещать теплоноситель. Для Grundfos 50-120 характерны следующие значения:
- условный проход присоединения — около DN 50,
- частота сети — 50 Гц,
- электропитание в зависимости от исполнения — 1×230 В либо 3×400 В,
- температура перекачиваемой среды — примерно от -10 до +120 C,
- температура окружающей среды — до +40 C,
- монтажная длина фланцевого исполнения — ориентировочно 250 мм,
- присоединение к трубопроводу — фланцевое,
- рабочая среда — чистая вода или совместимый теплоноситель без абразивных включений.
Принцип работы
Действие агрегата основано на передаче энергии от ротора рабочему колесу. Последовательность процесса следующая:
- после подачи напряжения обмотка статора формирует вращающееся электромагнитное поле,
- ротор начинает вращение и передает крутящий момент рабочему колесу,
- жидкость поступает в центральную зону колеса через всасывающую часть корпуса,
- лопасти сообщают потоку окружную скорость и увеличивают его кинетическую энергию,
- в канале корпуса часть скоростной энергии преобразуется в статическое давление,
- теплоноситель направляется в напорную магистраль,
- после прохождения контура жидкость возвращается к насосу, образуя непрерывную циркуляцию.
Режимы эксплуатации
Трехскоростное регулирование позволяет менять рабочую характеристику без перестройки схемы. Основные режимы следующие:
- первая скорость применяется при небольшом расходе и минимальной потребности в напоре,
- вторая скорость используется при средней гидравлической нагрузке,
- третья скорость обеспечивает повышенный расход и наибольший напор,
- непрерывный режим предназначен для систем с постоянной циркуляцией,
- периодическая работа возможна при управлении внешней автоматикой с соблюдением допустимого числа включений,
- регулирование подачи выполняется изменением скорости и сопротивления сети, а длительная работа при полностью закрытой напорной арматуре нежелательна.
Особенности конструкции

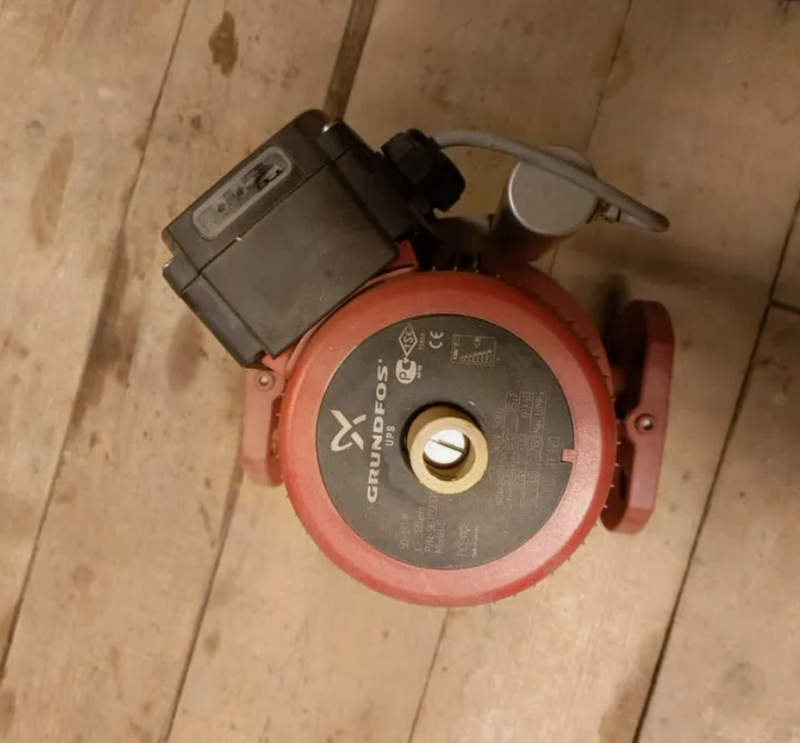

Grundfos 50-120 выполнен по схеме центробежного циркуляционного агрегата с соосным расположением гидравлической и электрической частей. Корпус содержит всасывающий и нагнетательный каналы и воспринимает давление теплоносителя. Рабочее колесо формирует напор, а его геометрия определяет расходно-напорную характеристику. В циркуляционных исполнениях используется конструкция с «мокрым» ротором, при которой жидкость охлаждает и смазывает внутренние опоры. Это позволяет отказаться от классического торцевого уплотнения вала между насосной и моторной частями. Статор отделяется от жидкости защитной гильзой, а вал и опоры выполняются из износостойких материалов. Клеммная коробка служит для подключения питания и выбора ступени скорости. Фланцы обеспечивают жесткое соединение с трубопроводом.
Условия эксплуатации
Для сохранения параметров необходимо соблюдать гидравлические и температурные требования. Основные условия следующие:
- вал ротора должен занимать горизонтальное положение,
- система должна быть заполнена теплоносителем до запуска,
- работа без жидкости не допускается из-за отсутствия охлаждения и смазки,
- перед включением из контура удаляется воздух,
- температурный режим должен исключать локальное кипение жидкости на входе,
- давление на всасывании должно предотвращать кавитацию,
- механические примеси, способные повреждать колесо или опоры, необходимо исключать,
- электрическая цепь должна иметь защиту от короткого замыкания и перегрузки.
Области применения
Насос применяется в системах, где требуется регулируемая циркуляция воды или совместимого теплоносителя. Основные направления использования следующие:
- тепловые пункты и распределительные контуры,
- котельные установки с принудительной циркуляцией,
- контуры водяных калориферов и вентиляционных установок,
- технологические линии с замкнутым движением незагрязненной жидкости,
- контуры рециркуляции при допустимых температуре и составе среды.
Таким образом, Grundfos 50-120 представляет собой циркуляционный насос для инженерных и технологических систем, где требуется стабильное перемещение теплоносителя с напором до 12 м и ступенчатым изменением производительности. Центробежный принцип действия, трехскоростной электропривод и схема с мокрым ротором обеспечивают функциональность агрегата в замкнутых гидравлических контурах.
