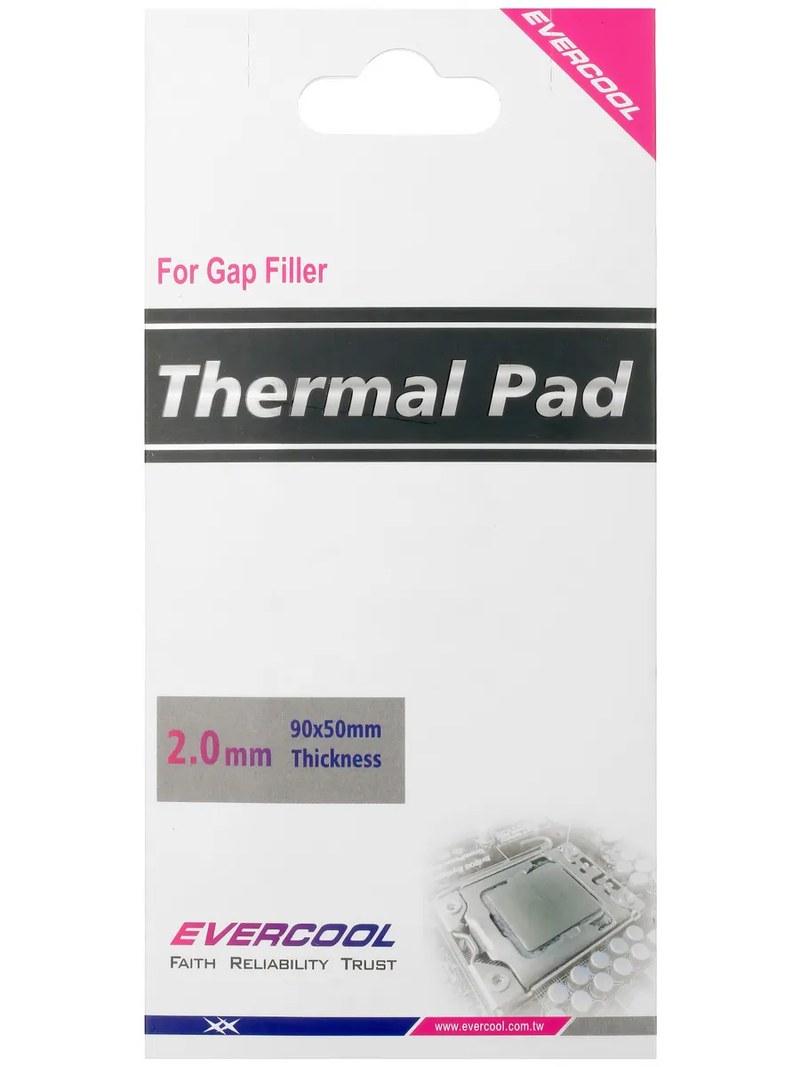

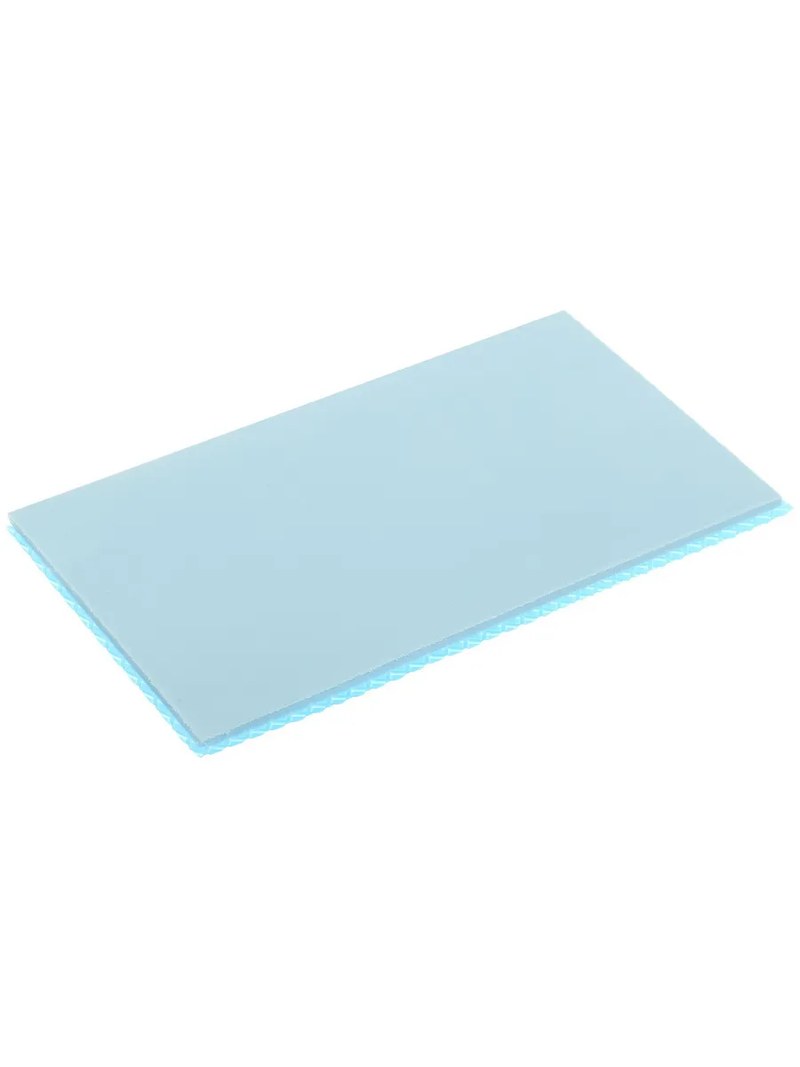

Термопрокладка Evercool Thermal Pad — надежный тепловой интерфейс для систем охлаждения

Evercool Thermal Pad представляет собой класс эластичных теплопроводящих прокладок, предназначенных для передачи тепла от электронных компонентов к радиаторам, теплораспределительным пластинам и элементам корпуса. В отличие от термопасты, прокладка формирует слой заданной толщины и компенсирует геометрический разрыв между поверхностями. Ее функция заключается в уменьшении теплового сопротивления контактной зоны за счет вытеснения воздуха и заполнения микронеровностей. Рабочий результат определяется теплопроводностью, толщиной, степенью сжатия и площадью контакта после сборки.

Ключевые технические параметры

При инженерной оценке прокладки учитывают совокупность тепловых, механических и геометрических характеристик. Высокая теплопроводность сама по себе не гарантирует эффективного охлаждения: избыточная толщина или недостаточный прижим могут увеличить тепловое сопротивление узла. К основным параметрам относятся:

• коэффициент теплопроводности,
• номинальная толщина,
• площадь контакта,
• степень сжатия,
• твердость и упругость,
• тепловое сопротивление слоя,
• электрическая изоляционная способность,
• стабильность размеров при нагреве,
• стойкость к температурным циклам.

Рабочая функция

После установки Evercool Thermal Pad деформируется под прижимным усилием, заполняя зазор между нагревающимся элементом и теплоотводом. Уменьшение доли воздуха в контактной зоне повышает эффективность теплопередачи. Основные функции материала:

• компенсация зазора между источником тепла и охлаждающей поверхностью,
• формирование стабильного теплового контакта,
• заполнение локальных неровностей,
• распределение давления в зоне прижима,
• электрическое разделение поверхностей при диэлектрическом исполнении,
• компенсация различной высоты компонентов.

Конструктивная структура

Прокладки данного типа выполняются на основе полимерной эластомерной матрицы с теплопроводящим наполнителем. Матрица обеспечивает гибкость и сохранение формы, а наполнитель формирует пути переноса тепла. Состав исполнения определяет баланс между теплопередачей, мягкостью, электрическими свойствами и механической устойчивостью. Материал может использоваться в листовом либо предварительно вырезанном виде. Податливость позволяет прокладке адаптироваться к микрорельефу радиатора и корпуса компонента.

Принцип теплопередачи

Тепловой поток проходит от нагретого элемента через прокладку к более холодной поверхности. Чем ниже суммарное тепловое сопротивление этого пути, тем ниже установившаяся температура источника при одинаковой рассеиваемой мощности. На результат влияют свойства материала, качество прижима, площадь контакта и способность охлаждающей конструкции отводить тепло. Для корректной работы необходимо обеспечить:

• соответствие толщины фактическому монтажному зазору,
• равномерное прижатие без перекоса,
• отсутствие складок, разрывов и загрязнений,
• контакт по расчетной площади,
• сохранение допустимого давления на компонент,
• соответствие температурному режиму узла.

Выбор толщины и сжатия

Толщина относится к критическим параметрам термоинтерфейса. Слишком тонкая прокладка не заполнит зазор, а чрезмерно толстая увеличит длину теплового пути и может создать избыточное усилие. Номинал выбирают по фактическому расстоянию между поверхностями с учетом допусков и требуемой деформации. Сжатие должно обеспечивать плотное прилегание без выдавливания материала, прогиба печатной платы или чрезмерной нагрузки на корпус микросхемы.

Области применения

Evercool Thermal Pad применяют в электронных устройствах, где требуется передача тепла через зазор. Типовые области использования:

• графические адаптеры и микросхемы памяти,
• силовые транзисторы и преобразовательные каскады,
• модули питания и стабилизаторы напряжения,
• контроллеры и специализированные микросхемы,
• промышленные компьютеры и встраиваемая электроника,
• сетевое и телекоммуникационное оборудование,
• источники питания и преобразователи.

Таким образом, Evercool Thermal Pad служит промежуточным теплопроводящим материалом для организации контакта между электронным компонентом и системой охлаждения при наличии зазора. Правильно выбранные толщина, площадь и степень сжатия уменьшают воздушные полости и стабилизируют передачу тепла к радиатору или корпусу. Необходимо контролировать состояние контактных поверхностей, равномерность прижима и механическую целостность прокладки. Термоинтерфейс следует рассматривать как часть общей тепловой модели, поскольку итоговая температура зависит также от радиатора, тепловыделения компонента и условий отвода энергии. Компания «Олниса» осуществляет поставку промышленного оборудования и комплектующих, включая теплопроводящие материалы Evercool Thermal Pad для электронных и электротехнических систем.
