Стабильное питание оборудования с ИБП ExeGate Neo Smart LHB 800
ExeGate NEO Smart LHB-800 — линейно-интерактивный источник бесперебойного питания (ИБП), предназначенный для защиты электроники от перебоев в сети и кратковременных отклонений напряжения. Он поддерживает питание подключённых устройств при отключении электричества и корректирует напряжение в пределах возможностей встроенного автоматического регулятора — AVR.
Технические характеристики
При нормальном электроснабжении ИБП передаёт энергию от сети и контролирует её параметры. Если напряжение выходит за рабочие пределы или питание пропадает, устройство переключает нагрузку на встроенную аккумуляторную батарею. Номинал 800 В·А характеризует полную мощность, а 480 Вт — предельную активную мощность нагрузки. Эти значения помогают оценить совместимость оборудования с ИБП; при расчёте учитывают потребление всех подключённых устройств и оставляют запас. Основные параметры модели:
- номинальное входное напряжение — 220 В,
- выходные розетки — 8 разъёмов Schuko с батарейной поддержкой,
- мощность — 800 В·А / 480 Вт,
- время переключения на батарею — обычно 2–6 мс, предельное значение — до 10 мс,
- аккумулятор — одна необслуживаемая свинцово-кислотная батарея 12 В, 9 А·ч,
- время заряда батареи до 90% — около 6 часов,
- индикация — жидкокристаллический дисплей,
- интерфейсы — USB для связи с компьютером и USB-разъёмы для зарядки мобильных устройств.
Время автономной работы зависит от фактической нагрузки и состояния батареи. Поэтому модель рассчитана прежде всего на кратковременное поддержание питания: оно позволяет сохранить данные, дождаться восстановления сети или корректно выключить аппаратуру. Характеристики аккумулятора, задержки переключения и конфигурация выходов приведены в руководстве серии и описании модели. exegate.ru
Конструкция и принцип работы

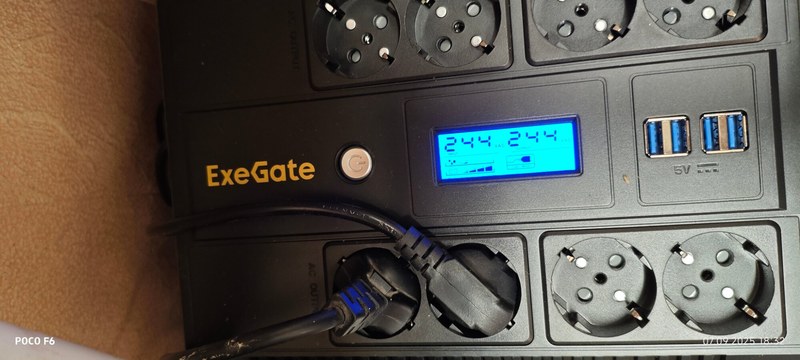

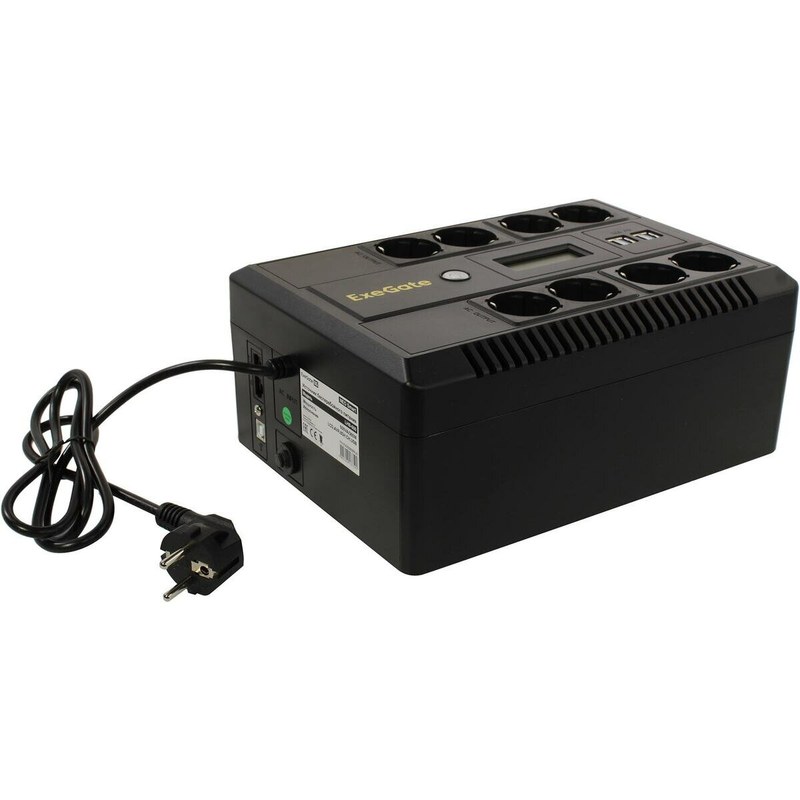

Корпус LHB-800 выполнен в горизонтальном форм-факторе и рассчитан на настольную или напольную установку. Внутри размещены аккумулятор, силовые цепи преобразования и зарядки, узел автоматической регулировки напряжения и управляющая электроника. ЖК-дисплей отображает состояние устройства и основные параметры его работы. Рабочий цикл ИБП включает несколько процессов:
- при наличии сети устройство пропускает питание к нагрузке и контролирует входное напряжение,
- при отклонении параметров AVR корректирует напряжение в пределах возможностей схемы,
- при исчезновении питания инвертор преобразует энергию аккумулятора в переменное напряжение для подключённых устройств,
- после восстановления сети ИБП возвращается к работе от электросети и заряжает батарею.
Линейно-интерактивная схема сокращает время реакции на нарушения питания по сравнению с простым резервным источником. При этом выходной сигнал в батарейном режиме имеет ступенчатую форму. Поэтому до подключения оборудования с чувствительными требованиями к форме напряжения следует проверить его совместимость с таким типом ИБП.
Подключение и эксплуатация
Перед подключением необходимо сопоставить суммарную мощность нагрузки с пределом 480 Вт и учитывать пусковые токи. Все восемь выходных розеток имеют батарейную поддержку, поэтому к ним можно подключать устройства, которым требуется резервное питание. USB-интерфейс предназначен для передачи данных между ИБП и компьютером; отдельные USB-разъёмы используются для зарядки совместимых устройств. Для штатной работы ИБП устанавливают на ровной поверхности, оставляя пространство для вентиляции. Не следует закрывать корпус тканью или размещать устройство рядом с источниками тепла и влаги. Нагрузку подключают после включения ИБП, а аккумулятору дают полностью зарядиться. При длительном хранении и эксплуатации батарея постепенно теряет ёмкость, поэтому фактическое время резерва со временем сокращается. К ограничениям модели относятся её мощность и небольшая ёмкость встроенного аккумулятора. LHB-800 не предназначен для длительного питания крупных электродвигателей, нагревателей, сварочного оборудования и других нагрузок с высокими пусковыми токами или большой потребляемой мощностью. Для ответственных систем непрерывность технологического процесса должна обеспечиваться соответствующим резервированием электропитания, рассчитанным на конкретную нагрузку.
Применение в промышленной среде
В производственных и инфраструктурных системах ИБП может поддерживать питание оборудования, которому важно пережить короткий сбой и завершить текущую операцию. К таким потребителям относятся рабочие станции операторов, сетевые маршрутизаторы, модемы, терминалы сбора данных и отдельные узлы видеонаблюдения. Восемь розеток позволяют подключить несколько маломощных устройств, но наличие свободных разъёмов не означает, что нагрузку можно увеличивать без расчёта: суммарное потребление должно оставаться ниже допустимого предела. Для систем связи и передачи данных полезна защита линий, а дисплей упрощает визуальный контроль состояния ИБП. При проектировании промышленного участка LHB-800 следует рассматривать как локальный источник кратковременного резерва для электроники, а не как замену промышленной системе бесперебойного питания.
Таким образом, ExeGate NEO Smart LHB-800 обеспечивает кратковременное резервное питание и коррекцию сетевого напряжения для компьютеров, сетевых устройств и другой маломощной электроники. Номинальная мощность 800 В·А / 480 Вт, восемь батарейных розеток и встроенный аккумулятор 12 В, 9 А·ч определяют основные возможности устройства. В промышленной системе модель уместна для отдельных электронных узлов, нагрузка которых соответствует её параметрам. Компания «Олниса» выступает поставщиком промышленного оборудования в России и странах СНГ, включая устройства для электропитания и автоматизации.
