Блок питания ExeGate F300S Flex — конструктивные особенности и области применения
ExeGate F300S Flex — компактный компьютерный блок питания форм-фактора Flex ATX мощностью до 300 Вт. Он преобразует переменное сетевое напряжение в несколько стабилизированных линий постоянного тока, необходимых для работы материнской платы, процессора и накопителей. Благодаря небольшим размерам модель может использоваться в компактных компьютерах и оборудовании, размещённом в корпусах с ограниченным пространством, включая некоторые серверные и промышленные вычислительные системы.
Технические характеристики
F300S предназначен для питания системных компонентов, рассчитанных на стандартные линии ATX. Его номинальная выходная мощность ограничивает суммарную нагрузку подключённых устройств: при проектировании системы учитываются потребление всех компонентов и допустимый ток каждой отдельной линии. Основные параметры модели:
- форм-фактор Flex ATX, габариты 80 × 40 × 150 мм,
- максимальная мощность линии +12 В — 240 Вт, совместная мощность линий +3,3 В и +5 В — до 70 Вт,
- максимальная эффективность, указанная производителем, — 72%,
- наработка на отказ — 50 000 часов,
- рабочий температурный диапазон — от 0 до +40 C,
- масса — около 0,52 кг.
Значения токов и мощности отдельных линий нужны для проверки совместимости блока с нагрузкой. Например, лимит +12 В важен для процессора и других узлов с заметным энергопотреблением, а совместное ограничение +3,3 В и +5 В не позволяет считать допустимую нагрузку этих линий независимо друг от друга. Все подключённые компоненты должны укладываться также в общий предел 300 Вт.
Конструкция и подключения

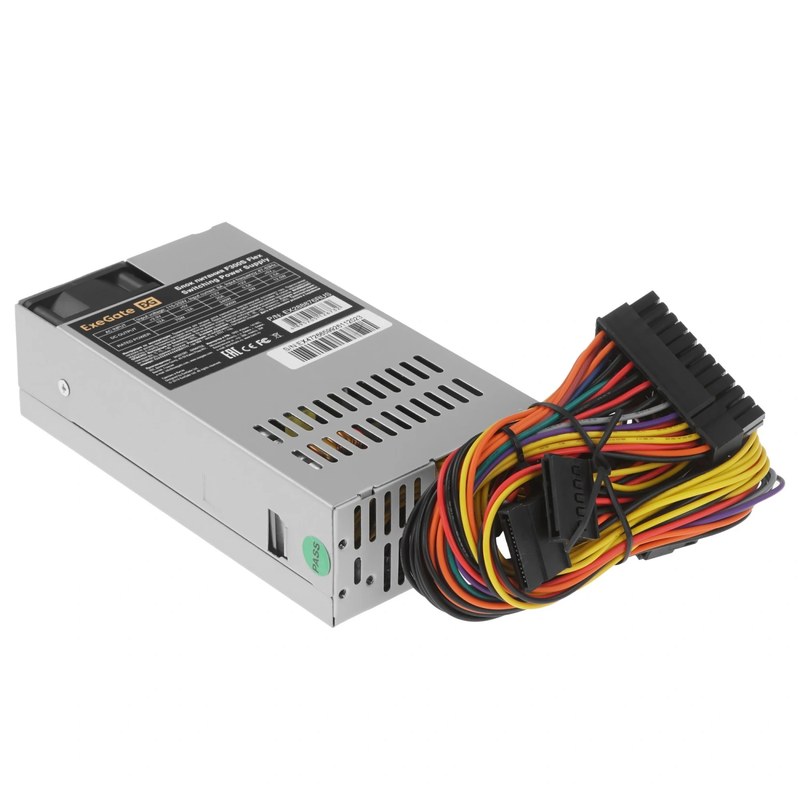

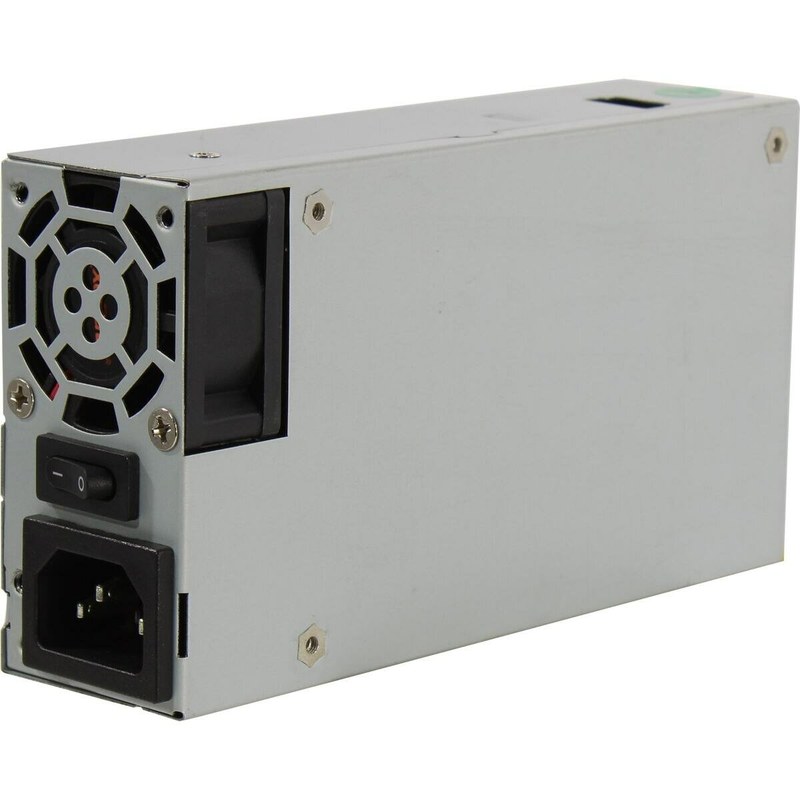

Компактный корпус F300S рассчитан на установку в соответствующее посадочное место Flex ATX. Ширина и высота 80 × 40 мм позволяют размещать блок в корпусах, где стандартный ATX-модуль не помещается. До монтажа необходимо сверить габариты, точки крепления и требования корпуса: одного совпадения форм-фактора недостаточно, если внутреннее пространство или расположение кабелей отличаются. В состав узла охлаждения входит вентилятор диаметром 40 мм с гидродинамическим подшипником. Производитель указывает уровень шума 45–46 дБА. Малый размер вентилятора помогает сохранить компактность блока, но при установке важно не перекрывать воздушные отверстия и учитывать теплоотвод внутри корпуса. Для подключения предусмотрены стандартные разъёмы питания:
- основной 24-контактный разъём ATX для материнской платы,
- разъём процессора (4+4) pin,
- три разъёма SATA для накопителей и совместимых устройств,
- два разъёма IDE (Molex).
В этой комплектации производитель не указывает разъём PCI-E. Поэтому совместимость с видеокартой или другим устройством, требующим отдельного кабеля PCI-E, следует проверять заранее; наличие подходящего переходника не увеличивает допустимую мощность блока.
Принцип работы и защиты
Как импульсный источник питания, блок принимает сетевое переменное напряжение, преобразует его и формирует выходные линии постоянного напряжения. Они распределяются между подключёнными компонентами через разъёмы ATX. При запуске системы активируются основные линии питания, а дежурная линия +5 В может обеспечивать предусмотренные материнской платой функции ожидания. В характеристиках F300S указаны следующие виды защиты:
- OVP и UVP — защита от повышенного и пониженного напряжения,
- OCP — защита от превышения допустимого тока,
- SIP — защита от импульсных воздействий во входной цепи.
Защиты снижают риск повреждения блока и подключённой системы при аварийных режимах. Они не заменяют правильный расчёт нагрузки, исправную проводку и соблюдение требований к охлаждению. При срабатывании защиты необходимо проверить подключённые компоненты, кабели и условия вентиляции до повторного запуска.
Монтаж и эксплуатационные особенности
Перед установкой систему обесточивают, блок фиксируют в посадочном месте корпуса и подключают кабели к соответствующим разъёмам. Провода не должны попадать в область вращения вентилятора или закрывать вентиляционные отверстия. При подключении важно не прикладывать усилие к разъёмам и не допускать перекоса контактов. Рабочий диапазон температуры составляет 0–40 C. Это ограничение следует учитывать в закрытых шкафах и корпусах с высокой тепловой нагрузкой: температура внутри них может быть выше, чем в помещении. В спецификации также указана влажность 20–90% для хранения; этот диапазон не следует трактовать как подтверждённый рабочий диапазон влажности. Показатель MTBF 50 000 часов характеризует расчётную наработку на отказ при определённых условиях и не является гарантированным сроком службы конкретного экземпляра. Эффективность до 72% означает, что часть потребляемой энергии преобразуется в тепло, поэтому вентиляция корпуса имеет практическое значение.
Таким образом, ExeGate F300S Flex — блок питания мощностью 300 Вт в компактном форм-факторе Flex ATX. Он предоставляет основные линии ATX, набор разъёмов для материнской платы, процессора и накопителей, а также защиты от ряда электрических и тепловых аварийных режимов. Его практическое применение определяется ограничениями по общей мощности, току линий, охлаждению и составу разъёмов. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для оснащения промышленных и вычислительных систем. «Олниса» выступает поставщиком оборудования для предприятий и организаций, которым требуются комплектующие для рабочих и производственных объектов.
