Блок питания ExeGate 500NPXE EX221638RUS: стабильное электропитание компьютерного оборудования
ExeGate 500NPXE — блок питания формата ATX номинальной мощностью 500 Вт. Он преобразует переменное напряжение сети в постоянные напряжения, необходимые материнской плате, процессору, накопителям и другим компонентам компьютера. Модель рассчитана прежде всего на настольные системы; в промышленной среде она может использоваться в обычных ПК и вычислительных узлах, если условия установки соответствуют её характеристикам.
Технические характеристики
Блок распределяет питание по нескольким выходным линиям. Наиболее значимая для процессора и видеокарты линия +12 В имеет суммарную мощность до 380 Вт. Поэтому при оценке совместимости важно учитывать не только указанные в названии 500 Вт, но и потребление подключаемых компонентов по отдельным линиям. Основные параметры ExeGate 500NPXE:
- Форм-фактор и стандарт — ATX 12V v2.3,
- коррекция коэффициента мощности — пассивная,
- максимальная заявленная эффективность — 75%,
- предельная суммарная мощность линий +3,3 В и +5 В — 130 Вт,
- суммарная мощность линии +12 В — 380 Вт,
- выход +5Vsb для дежурного питания — до 12 Вт,
- габариты — 150 × 86 × 140 мм,
- рабочая температура — от 0 до +40 C.
Эти значения позволяют предварительно оценить совместимость блока с системой. Например, предел в 380 Вт по +12 В показывает, что все потребители этой линии совместно должны укладываться в указанную мощность. Показатель эффективности до 75% означает, что часть потребляемой из сети энергии рассеивается в виде тепла, поэтому при расчёте нагрузки и вентиляции оборудования следует учитывать реальные условия эксплуатации.
Конструкция и разъёмы

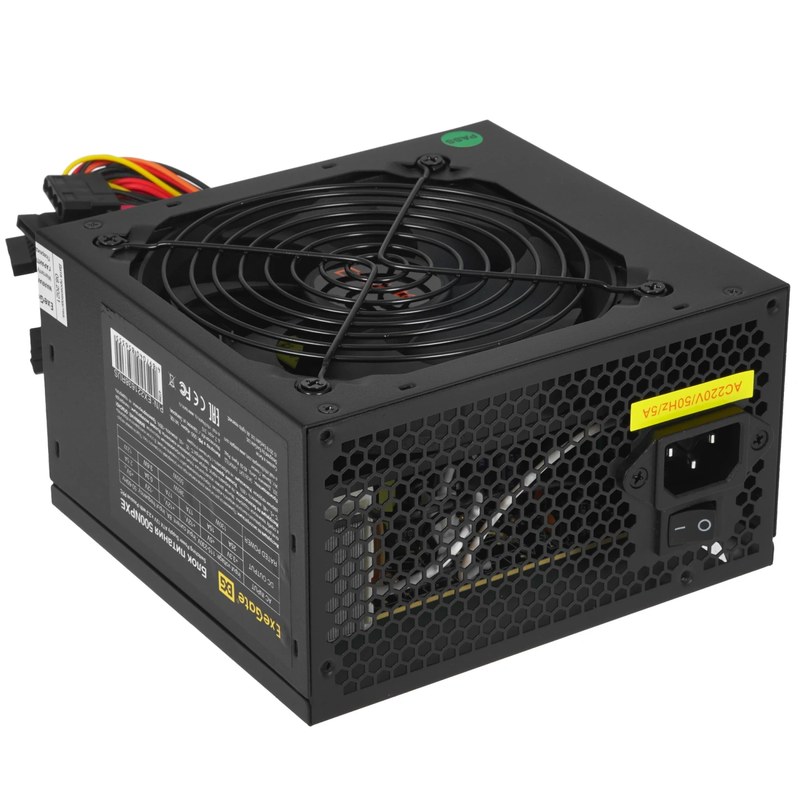

Корпус блока выполнен в типоразмере ATX. Внутри расположены силовой преобразователь, входная часть с пассивной коррекцией коэффициента мощности, выходные цепи и система охлаждения. Для обдува установлен вентилятор диаметром 120 мм на гидродинамическом подшипнике. Заявленный уровень шума составляет 30–35 дБА. Набор кабелей рассчитан на подключение основных компонентов компьютерной системы:
- 24-контактный разъём ATX для питания материнской платы,
- два разъёма CPU формата 4+4 pin для питания процессорного узла,
- два разъёма PCI-E формата 6+2 pin для совместимых видеокарт,
- пять разъёмов SATA для накопителей и других устройств,
- три разъёма IDE (Molex) для периферии с соответствующим интерфейсом.
Перед монтажом необходимо сопоставить разъёмы блока с требованиями комплектующих. Наличие двух разъёмов CPU и PCI-E само по себе не означает, что любая материнская плата или видеокарта совместима с блоком: также учитываются потребляемая мощность и требования производителя системы.
Принцип работы и защита
После подключения к сети входной каскад принимает переменное напряжение и преобразует его в постоянное. Затем импульсный преобразователь формирует стабилизированные выходные линии, а цепи обратной связи поддерживают заданные параметры при изменении нагрузки в допустимых пределах. Линия +5Vsb обеспечивает дежурное питание, когда компьютер выключен, но подключён к электросети. Для снижения риска повреждения блока и подключённых компонентов предусмотрены защиты:
- OCP — от превышения тока,
- OPP/OLP — от перегрузки по мощности,
- OTP — от перегрева,
- SIP — от импульсных помех и скачков напряжения.
Защитные функции не заменяют внешнюю защиту электросети и не позволяют эксплуатировать устройство за пределами допустимых условий. В частности, блок рассчитан на рабочую температуру от 0 до +40 C; заявленный производителем средний срок наработки на отказ составляет 120 000 часов, но этот показатель не гарантирует такой срок службы в конкретной системе.
Монтаж и эксплуатация
Блок устанавливают в совместимый корпус ATX и закрепляют штатными винтами. При подключении кабелей разъёмы ориентируют по ключам и не прикладывают чрезмерное усилие. После монтажа проверяют, что вентилятор и вентиляционные отверстия не перекрыты кабелями или стенками корпуса, а воздушный поток не ограничен. Условия эксплуатации определяются температурой, нагрузкой и вентиляцией системы. Модель не следует считать источником питания для прямого монтажа на DIN-рейку: у неё корпус и разъёмы ATX, а характеристики предназначены для компьютерного оборудования. Применение в промышленном помещении допустимо только в составе защищённого от пыли, влаги и перегрева компьютерного узла. Уровень защиты корпуса от внешних воздействий в приведённых характеристиках не указан.
Таким образом, ExeGate 500NPXE EX221638RUS — блок питания ATX мощностью до 500 Вт с несколькими линиями выходного напряжения, комплектом основных разъёмов и набором защитных функций. Его характеристики подходят для совместимых компьютерных систем, включая вычислительные узлы в промышленной инфраструктуре с контролируемыми условиями размещения. Конструкция не предназначена для установки на DIN-рейку или эксплуатации вне температурного диапазона от 0 до +40 C. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства и компоненты для производственных, энергетических и вычислительных систем. ExeGate 500NPXE может входить в состав поставок оборудования для компьютерных узлов и рабочих мест, построенных на стандартной платформе ATX.
