Цифровой контроллер EVCO EV3B33N7VXRX05 — особенности конструкции и применения

EVCO EV3B33N7VXRX05 — панельный электронный контроллер для холодильного контура осушителя сжатого воздуха. Он измеряет температуру теплообменника и управляет компрессором, а также вспомогательными нагрузками. Контроллер поддерживает работу в режимах охлаждения и нагрева, позволяет задавать пороги включения и отключения компрессора и контролировать состояние подключённых датчиков и цепей. Устройство предназначено для автоматизации процесса, но не заменяет отдельные средства защиты оборудования и персонала.

Технические характеристики

Основные параметры контроллера определяют требования к питанию, датчикам, коммутации и условиям установки:

• питание модели исполнения N7 — 230 В переменного тока с допуском от −15 до +10 %, частота 50/60 Гц ±3 Гц, потребляемая мощность не более 2 В·А,
• один аналоговый вход для датчика температуры PTC или NTC; для PTC указан диапазон измерения от −50 до +150 C, для NTC — от −40 до +105 C,
• разрешение измерения — 0,1 C при индикации в градусах Цельсия,
• один вход сухого контакта с параметрами 5 В постоянного тока и 1,5 мА,
• дополнительный вход, настраиваемый для подключения датчика конденсатора или использования как многофункционального дискретного входа,
• три электромеханических релейных выхода: для компрессора — SPST, 30 А при 250 В переменного тока на резистивной нагрузке; вспомогательные — SPDT, 8 А и SPST, 5 А при 250 В,
• трёхразрядный дисплей с функциональными индикаторами,
• габариты корпуса — 75 × 33 × 59 мм с фиксированными винтовыми клеммами или 75 × 33 × 81,5 мм со съёмными клеммами,
• степень защиты лицевой панели — IP65; рабочая температура окружающей среды — от 0 до +55 C, относительная влажность — от 10 до 90 % без конденсации,
• панельный монтаж с защёлками; толщина монтажной панели — от 0,8 до 2,0 мм,
• провода подключаются к винтовым клеммам с допустимым сечением до 2,5 мм2.

Номиналы реле относятся к резистивной нагрузке. При коммутации компрессора и других индуктивных потребителей учитывают пусковые токи и требования схемы оборудования: одних номинальных значений контактов недостаточно, чтобы определить допустимость прямого подключения конкретной нагрузки.

Конструкция и интерфейс

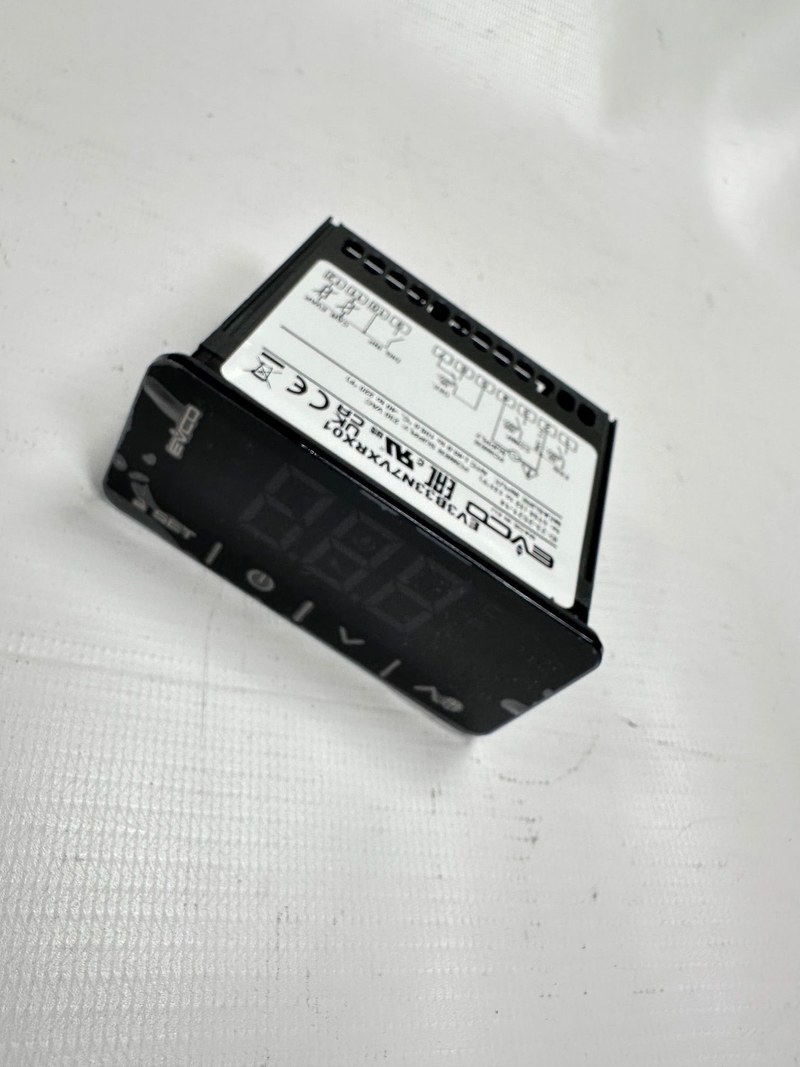

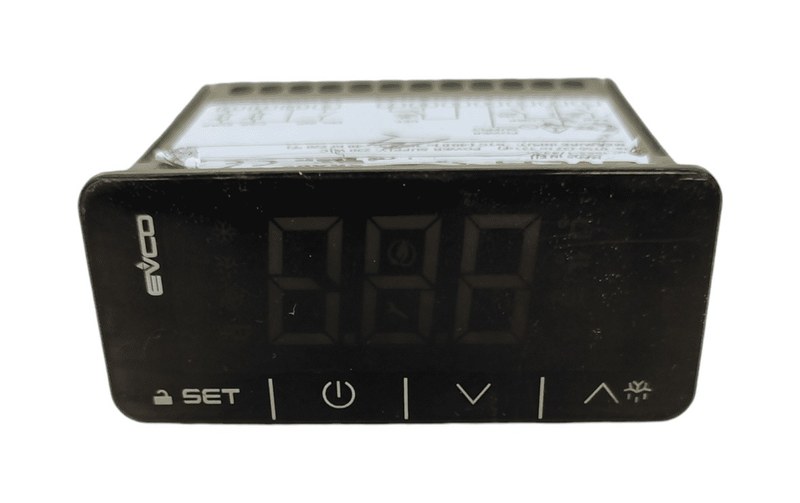

Контроллер выполнен в компактном корпусе для встраивания в лицевую панель агрегата. На передней стороне расположены дисплей и клавиши управления. По индикации оператор видит температуру теплообменника, состояние компрессора и доступные сигналы. Через клавиатуру задаются рабочие параметры и просматриваются показания подключённых датчиков. Внутри корпуса размещены измерительная часть, блок обработки сигналов и релейные выходы. Конструкция предусматривает гальваническую изоляцию питания в исполнении N7. Для прокладки проводов отдельно размещают силовые и сигнальные цепи, чтобы снизить влияние электромагнитных помех на измерение температуры.

Принцип работы и настройки

В режиме охлаждения компрессор включается и отключается по значениям температуры, заданным параметрами контроллера. Для разнесения порогов используют уставки включения и отключения. Дополнительный временной параметр задаёт условие, при котором температура должна сохраняться ниже порога в течение установленного времени перед отключением компрессора. Это помогает избежать частых переключений при кратковременных колебаниях измеряемой температуры. В руководстве для первичной настройки приведены значения по умолчанию: отключение компрессора при 1 C, включение при 8 C и выдержка 10 минут. Это исходный пример конфигурации, а не универсальные параметры для любого осушителя. Рабочие уставки устанавливаются с учётом конструкции холодильного контура и требований изготовителя агрегата. Контроллер также позволяет выбрать режим нагрева, настроить задержки компрессора и задать пороги предупреждения о высокой температуре конденсации. Входы и вспомогательные выходы можно конфигурировать под задачи установки. Например, дискретный вход может использоваться для сигнала высокого давления или загрязнённого фильтра, а релейный выход — для сигнализации, вентилятора, насоса либо клапана. Контроллер поддерживает просмотр рабочих часов устройства и компрессора, что позволяет организовать обслуживание по наработке.

Монтаж и эксплуатация

Контроллер устанавливают в вырез панели и фиксируют комплектными защёлками. Место монтажа выбирают так, чтобы на корпус не воздействовали прямой солнечный свет, вода, чрезмерная запылённость, сильные вибрации и локальный нагрев. Степень IP65 относится к лицевой стороне при корректной установке; она не означает, что весь прибор можно размещать в условиях прямого воздействия воды или конденсата. Перед подключением проверяют соответствие напряжения питания исполнению устройства, схему релейных цепей и сечение проводов. При обслуживании питание отключают. Если контроллер перенесли из холодного помещения в тёплое, перед включением выдерживают паузу для испарения возможного конденсата. При настройке необходимо удостовериться, что параметры соответствуют конкретному холодильному контуру.

Сферы применения

EV3B33N7VXRX05 используют в шкафах управления холодильных осушителей сжатого воздуха. Контроллер подходит для систем, где требуется циклическое управление компрессором по температуре теплообменника и предусмотрено подключение дополнительных датчиков или сигналов состояния. Индикация и настройка на панели упрощают контроль оборудования во время штатной эксплуатации. При проектировании следует учитывать, что допустимые температуры датчика не определяют рабочий диапазон всего осушителя. Также контроллер не является самостоятельным защитным устройством: функции аварийного отключения и защиты холодильного контура должны обеспечиваться предусмотренными для установки компонентами.

Таким образом, EVCO EV3B33N7VXRX05 объединяет измерение температуры и релейное управление узлами холодильного контура осушителя сжатого воздуха. Настраиваемые уставки, задержки, вспомогательные входы и выходы позволяют встроить его в систему управления агрегатом, а панельный корпус и дисплей делают состояние процесса доступным для оператора. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства и компоненты для промышленной автоматизации и холодильной техники. «Олниса» выступает поставщиком промышленного оборудования для предприятий и организаций.
