Токовые клещи-калибратор Fluke 773 3362365 — диагностика аналоговых сигналов 4–20 мА
В промышленных системах управления широко используются токовые сигналы 4–20 мА. Они передают сведения о давлении, температуре, расходе и других технологических параметрах между измерительными преобразователями и контроллерами. Fluke 773 предназначен для диагностики таких цепей. Прибор объединяет миллиамперные клещи, источник калибровочного тока и измеритель постоянного напряжения. Особенность модели заключается в возможности определять токовый сигнал без разрыва работающей петли. Это позволяет исследовать параметры передатчика непосредственно во время технологического процесса.
Технические характеристики
Основные параметры Fluke 773:
- производитель — Fluke,
- категория — миллиамперные клещи-калибратор,
- модель — 773,
- артикул — 3362365,
- токовый диапазон клещей — 0–100 мА DC,
- разрешение до 20,99 мА — 0,01 мА,
- точность клещей до 20,99 мА — ±(0,2% + 5 единиц),
- измерение тока контактным способом — до 24 мА,
- воспроизведение тока — 0–24 мА,
- максимальная нагрузка источника при 24 мА — 1000 Ом,
- измерение постоянного напряжения — до 30 В,
- формирование напряжения — 0–10 В,
- питание измерительной петли — 24 В DC,
- максимальный диаметр захвата — 4,5 мм.
Конструкция и принцип измерения

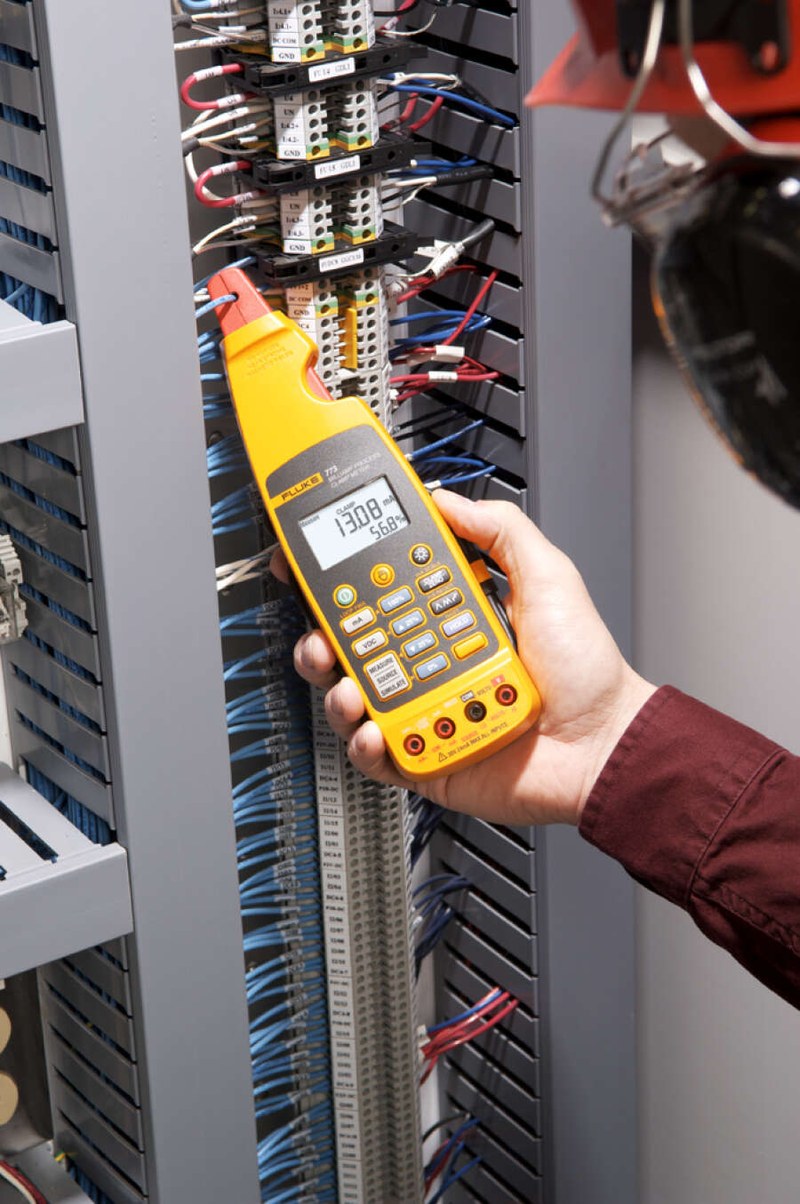

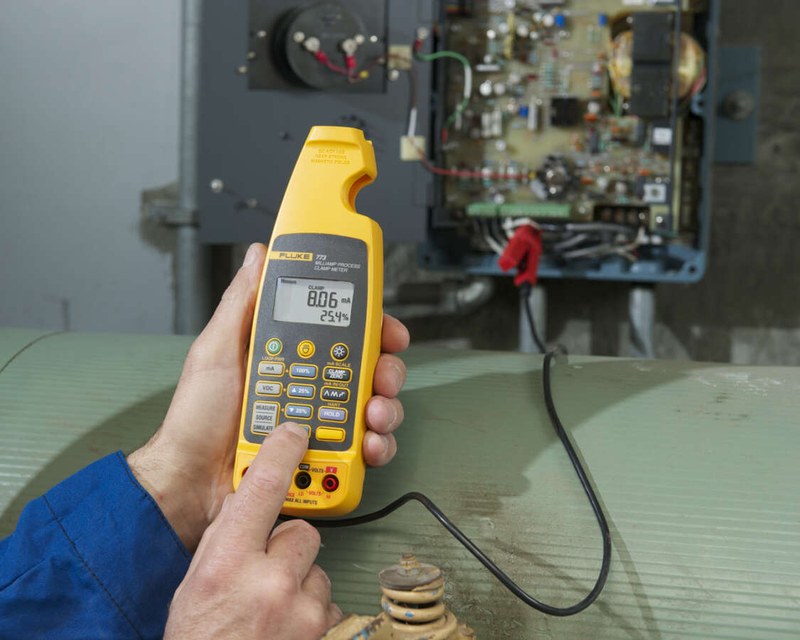

Прибор оснащен компактным токовым захватом, предназначенным для исследования тонких сигнальных проводников. Чувствительная система регистрирует постоянный ток по его магнитному воздействию. В отличие от обычного амперметра, Fluke 773 не требует последовательного подключения к проводнику для измерения токовой петли в клещевом режиме. Измерительный захват можно отделить от основного корпуса и разместить в ограниченном пространстве электрического шкафа. Помимо регистрации тока, электронная система способна формировать заданный токовый сигнал. Это позволяет проверять реакцию аналогового входа контроллера либо управляющего модуля. Источник напряжения используется при исследовании устройств с сигналами 0–10 В. Встроенное питание петли 24 В предназначено для проверки соответствующих измерительных преобразователей. Следует учитывать, что Fluke 773 является специализированным миллиамперным прибором, а не универсальными токовыми клещами для силовых цепей.
Области применения
Fluke 773 используется в промышленной автоматизации:
- измерительные преобразователи давления,
- температурные датчики с токовым выходом,
- аналоговые входы ПЛК,
- регуляторы технологических процессов,
- электропневматические позиционеры,
- контуры управления клапанами,
- сигнальные цепи 4–20 мА,
- испытательные шкафы автоматики,
- контроль аналоговых преобразователей.
Компания «Олниса» осуществляет поставки калибровочных приборов Fluke для промышленной автоматизации. В ассортимент входят измерители токовых петель, устройства формирования аналоговых сигналов и контрольно-измерительная аппаратура технологических процессов. Fluke 773 используется для исследования электрических сигналов в действующих измерительных системах. Компания «Олниса» поставляет профессиональное оборудование для производственных предприятий и систем управления технологическими установками.
Преимущества
Ключевые эксплуатационные достоинства:
- измерение токового сигнала без разрыва петли,
- возможность формирования тока 4–20 мА,
- контроль напряжения постоянного тока,
- питание совместимых преобразователей,
- небольшой измерительный захват,
- удобство работы в плотно собранных шкафах,
- проверка управляющих аналоговых сигналов,
- отделяемая измерительная головка,
- сокращение количества дополнительных приборов.
Таким образом, Fluke 773 3362365 представляет собой специализированный калибратор токовых петель с бесконтактным измерением постоянного тока до 100 мА. Прибор позволяет воспроизводить сигналы до 24 мА, исследовать напряжение и проверять аналоговые цепи управления. Компания «Олниса» поставляет калибраторы Fluke для промышленных предприятий. Приборы контроля аналоговых сигналов входят в ассортимент продукции компании.
