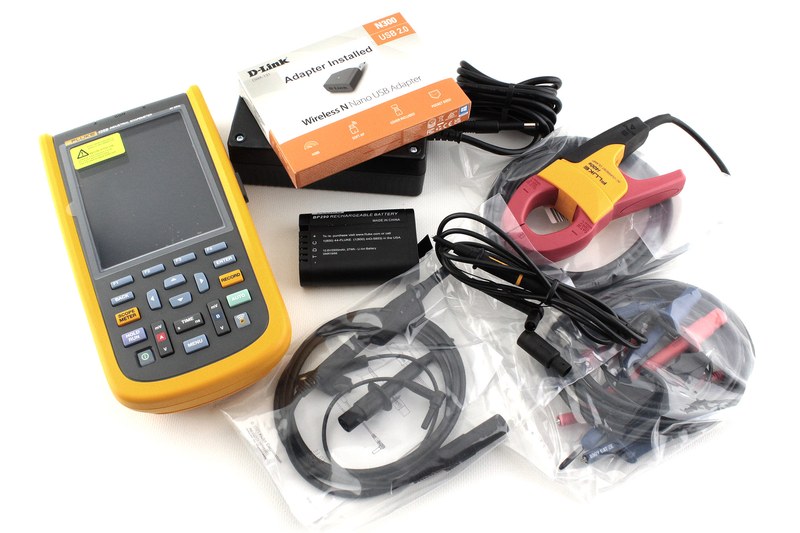

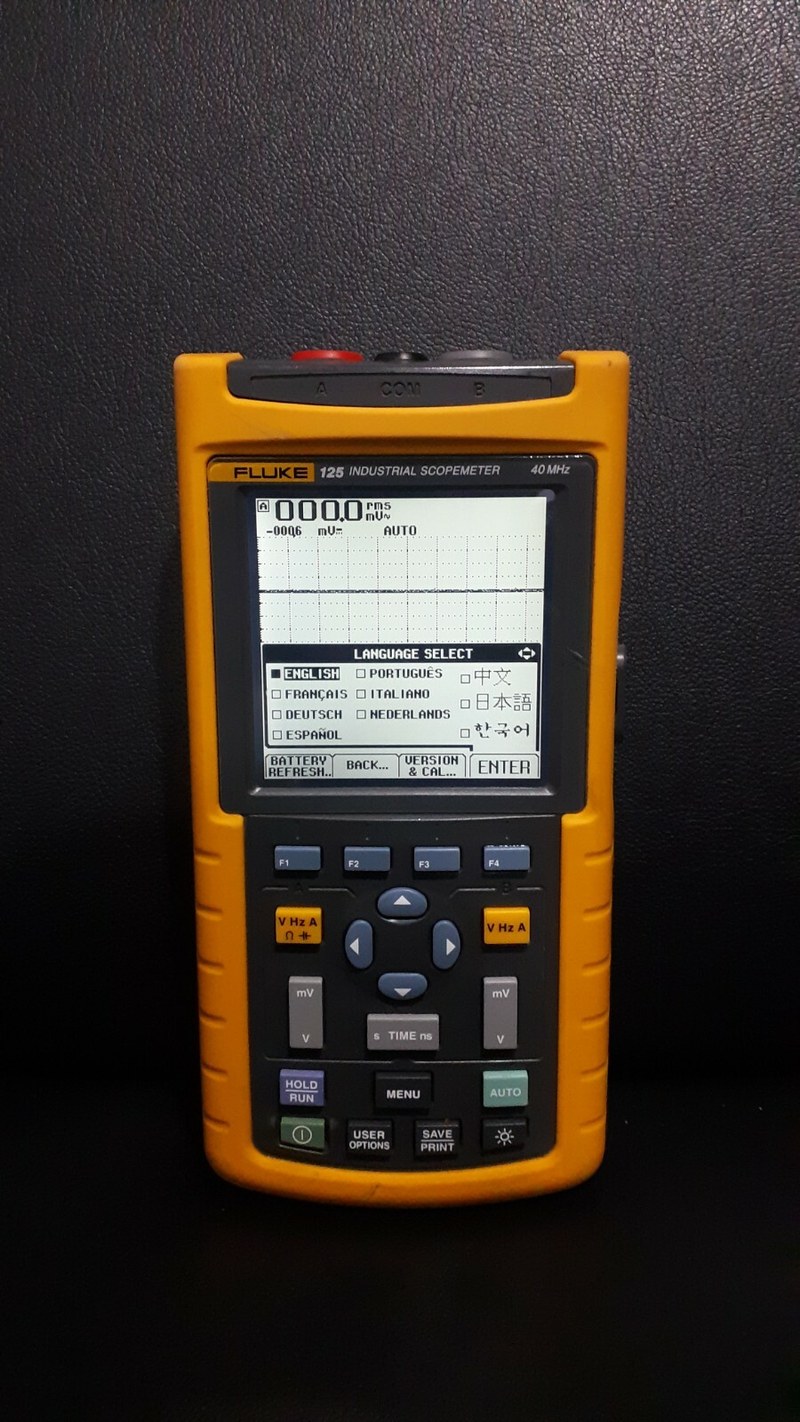

Цифровой осциллограф Fluke ScopeMeter 125 — диагностика электрических сигналов и промышленных сетей
Промышленная система управления может сохранять электрическое соединение, но работать нестабильно из-за искажения сигнала, неправильного уровня напряжения или нарушений передачи данных. Для обнаружения подобных неисправностей требуется наблюдать реальную форму сигнала. Fluke ScopeMeter 125 представляет собой портативный осциллограф, объединяющий двухканальное измерение, функции мультиметра и специализированную диагностику промышленных коммуникационных шин. Его особенность — режим проверки качества сигналов Industrial Bus Health Test. Он позволяет оценивать отдельные параметры промышленных сетей без необходимости выполнять полный протокольный анализ.
Технические характеристики
Основные параметры Fluke 125:
- производитель — Fluke,
- категория — промышленный портативный осциллограф,
- серия — ScopeMeter 120,
- модель — 125,
- количество каналов — 2,
- полоса пропускания — 40 МГц,
- частота дискретизации в реальном времени — до 25 Мвыб/с,
- эквивалентная частота для повторяющихся сигналов — до 2,5 Гвыб/с,
- обнаружение кратковременных выбросов — от 40 нс,
- диапазон временной развертки — от 10 нс/дел,
- автоматическая синхронизация — Connect-and-View,
- диагностика промышленных шин — Bus Health Test,
- измерение параметров мощности — предусмотрено,
- регистрация изменений во времени — TrendPlot.
Конструкция и принцип работы
Устройство содержит два измерительных тракта, электронную систему регистрации и экран для отображения осциллограмм. При поступлении сигнала на вход производится его преобразование в цифровые отсчеты. Электроника восстанавливает временную зависимость напряжения и отображает ее в виде графика. Режим Connect-and-View облегчает получение устойчивой осциллограммы, автоматически определяя подходящие параметры запуска. Bus Health Test применяется для исследования электрических характеристик соответствующих промышленных интерфейсов, включая Profibus, CAN, RS-232 и RS-485 в предусмотренных режимах. Прибор позволяет оценивать уровень сигнала, временные параметры фронтов и отдельные искажения. Он не заменяет полноценный анализатор протоколов, поскольку ориентирован преимущественно на физический уровень передачи. Функция TrendPlot используется для регистрации медленных изменений параметров. Это полезно при исследовании периодически возникающих нарушений.
Области применения
Fluke 125 используется в оборудовании промышленной автоматизации:
- управляющие контроллеры,
- промышленные интерфейсы,
- частотные преобразователи,
- системы цифрового управления,
- электронные модули,
- производственные станки,
- силовые блоки питания,
- измерительные преобразователи,
- лабораторные испытательные установки.
Компания «Олниса» осуществляет поставки осциллографов Fluke ScopeMeter для промышленного электрооборудования. В ассортимент входят средства регистрации электрических сигналов и диагностические приборы, применяемые при исследовании электронных устройств и систем управления. Fluke 125 предназначен для обследования электрических цепей и промышленных коммуникационных интерфейсов. Компания «Олниса» поставляет измерительную аппаратуру для предприятий с автоматизированными производственными процессами.
Преимущества
Основные эксплуатационные достоинства:
- двухканальная регистрация сигналов,
- встроенная проверка промышленных шин,
- автоматическая настройка синхронизации,
- совмещение функций нескольких измерительных приборов,
- возможность наблюдения быстрых импульсов,
- регистрация изменений во времени,
- портативное исполнение,
- применение непосредственно возле оборудования,
- наглядное отображение осциллограмм.
Таким образом, Fluke ScopeMeter 125 представляет собой двухканальный осциллограф с полосой пропускания 40 МГц и функцией исследования промышленных коммуникационных шин. Прибор используется для диагностики электронной автоматики и анализа электрических сигналов. Компания «Олниса» поставляет осциллографы Fluke для промышленных предприятий. Измерительная аппаратура диагностики электронных систем входит в ассортимент продукции компании.
