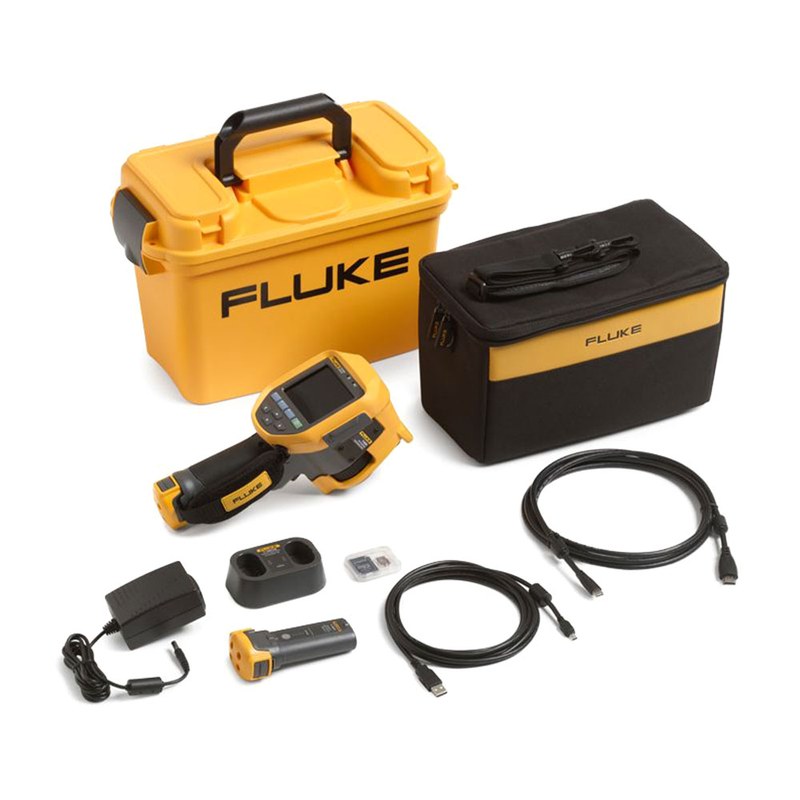

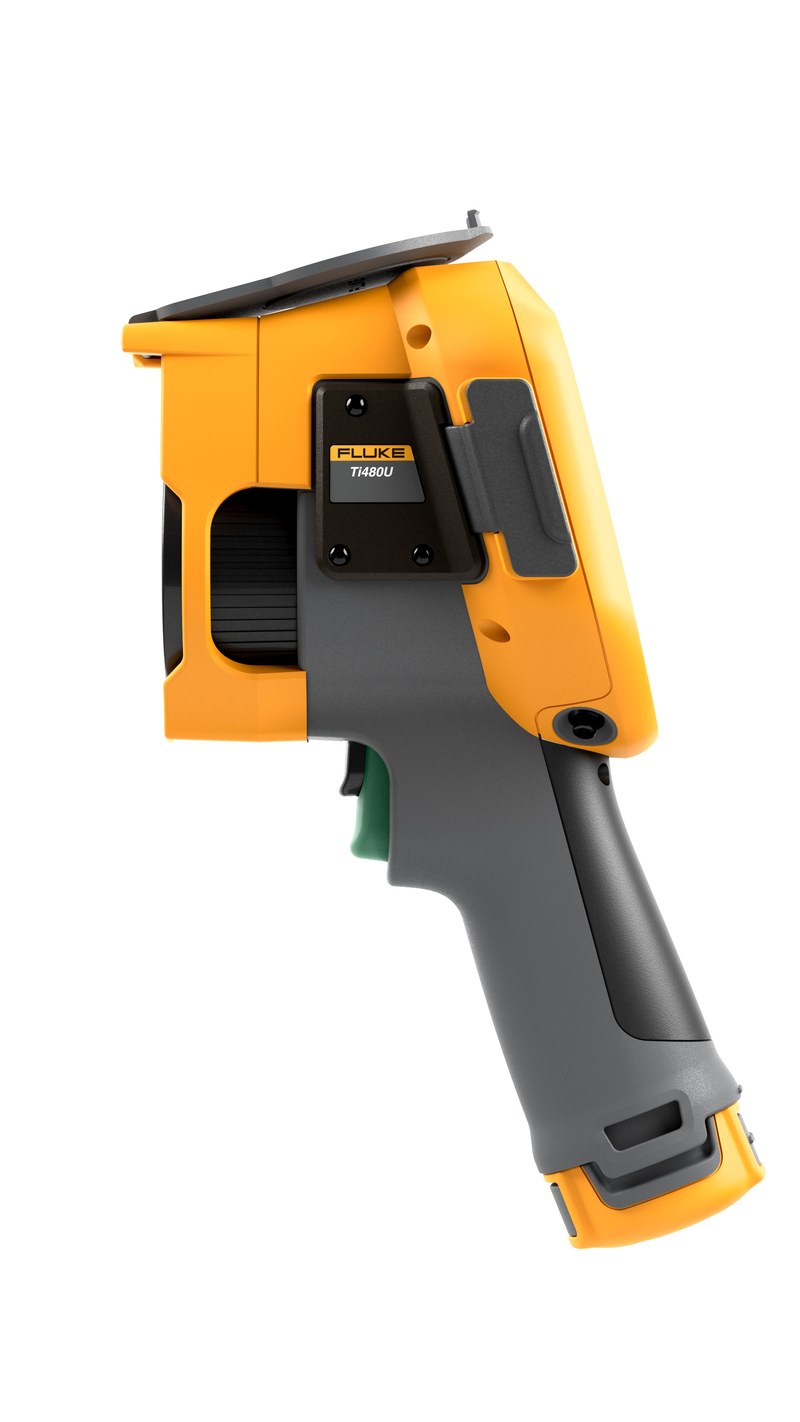

Инфракрасный тепловизор Fluke Ti480 — высокодетальная диагностика температурных аномалий

Нагрев отдельных элементов электрического и механического оборудования может указывать на повышенное контактное сопротивление, трение, нарушение теплообмена или перегрузку. Для обнаружения таких изменений применяется инфракрасная тепловизионная диагностика. Fluke Ti480 — промышленная инфракрасная камера с разрешением 640 × 480 пикселей. Она позволяет получать подробные тепловые изображения и наблюдать температурное состояние объектов без непосредственного контакта. Прибор оснащен системой автоматической фокусировки MultiSharp и LaserSharp. Дополнительный режим SuperResolution обеспечивает повышение разрешения сохраняемого изображения до 1280 × 960 пикселей.

Технические характеристики

Основные параметры Fluke Ti480:

• производитель — Fluke,
• категория — промышленный тепловизор,
• модель — Ti480,
• инфракрасная матрица — 640 × 480 пикселей,
• количество чувствительных элементов — 307 200,
• режим SuperResolution — 1280 × 960 пикселей,
• температурный диапазон — от −20 до +800 °C,
• тепловая чувствительность — не более 0,05 °C,
• основная точность — ±2 °C или ±2% показания,
• пространственное разрешение — 0,93 мрад,
• автоматическая фокусировка — MultiSharp и LaserSharp,
• дисплей — сенсорный, 3,5 дюйма,
• цифровое увеличение — 2× и 4×,
• встроенная камера видимого спектра — 5 Мп,
• совмещение изображений — IR-Fusion.

Формирование и анализ термограммы

Инфракрасная оптика направляет тепловое излучение объекта на матрицу микроболометров. Каждый ее элемент формирует сигнал, связанный с интенсивностью принятого излучения. Электронная обработка преобразует сигналы в изображение, где цветовая палитра отражает распределение температуры. Система MultiSharp Focus повышает четкость участков, расположенных на разных расстояниях. LaserSharp использует измерение расстояния до цели для автоматической настройки резкости. Технология IR-Fusion объединяет термограмму с обычным изображением. Такой режим помогает установить, какому конкретному компоненту соответствует обнаруженный перегрев. При исследовании блестящих металлических поверхностей необходимо учитывать отраженное излучение и корректно задавать коэффициент излучательной способности. Программное обеспечение Fluke Connect SmartView предназначено для анализа сохраненных термограмм и подготовки измерительных отчетов.

Области применения

Fluke Ti480 используется при обследовании различных технических объектов:

• распределительные шкафы,
• силовые контактные соединения,
• электродвигатели,
• трансформаторы,
• подшипники,
• промышленные печи,
• теплообменники,
• энергетическое оборудование,
• технологические трубопроводы,
• производственные механизмы.

Компания «Олниса» осуществляет поставки инфракрасных тепловизоров Fluke для промышленных предприятий. В ассортимент входят температурные измерительные приборы и оборудование тепловой диагностики электрических и механических систем. Fluke Ti480 применяется при бесконтактном исследовании распределения температуры. Компания «Олниса» поставляет профессиональную измерительную аппаратуру для энергетических объектов и производственной инфраструктуры.

Преимущества

Основные эксплуатационные достоинства модели:

• высокая детализация инфракрасного изображения,
• обнаружение небольших нагретых участков,
• фокусировка на объектах различной удаленности,
• увеличенное разрешение в режиме SuperResolution,
• совмещение термограммы с обычной фотографией,
• возможность сохранения результатов,
• цифровая обработка изображений,
• бесконтактное измерение температуры,
• удобство обследования крупного оборудования.

Таким образом, Fluke Ti480 представляет собой промышленный тепловизор с матрицей 640 × 480 пикселей и диапазоном измерения до +800 °C. Камера предназначена для обнаружения температурных аномалий и детального исследования теплового состояния оборудования. Компания «Олниса» поставляет тепловизоры Fluke для промышленных предприятий. Инфракрасная диагностическая аппаратура входит в ассортимент продукции компании.
