Особенности серверного корпуса ExeGate Pro 2U650-HS09 для стоечных систем

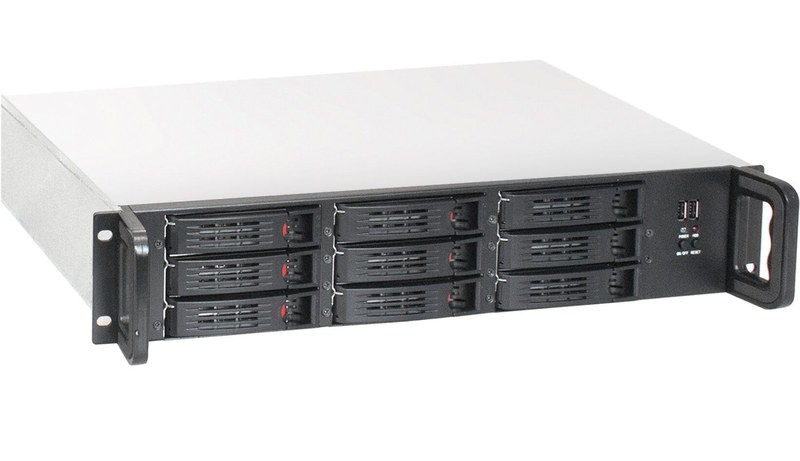

ExeGate Pro 2U650-HS09 — серверный корпус для монтажа вычислительного оборудования в 19-дюймовую стойку. Он объединяет места для материнской платы, блоков накопителей и плат расширения, а также вентиляторы для отвода тепла. Девять отсеков с горячей заменой позволяют обслуживать дисковую подсистему без извлечения корпуса из стойки. Такая компоновка подходит для серверов, систем хранения данных и другой аппаратуры, работающей в непрерывном режиме.
Основные характеристики
Корпус служит механической основой серверной системы и определяет, какие компоненты можно в ней разместить. Его высота составляет 2U, или 90 мм, а глубина корпуса без выступающих элементов — 650 мм. Установочная ширина рассчитана на 19-дюймовую стойку. Основные параметры модели:
- поддерживаемые форматы материнских плат — mini-ITX, mini-DTX, microATX и ATX,
- размеры корпуса без ручек и монтажных ушей — 425 × 90 × 650 мм,
- размеры с ручками и монтажными ушами — 485 × 90 × 700 мм,
- материал шасси и передней панели — сталь толщиной 1 мм,
- масса корпуса — 13,45 кг,
- блок питания в базовой комплектации не установлен.
Параметры задают ограничения при сборке. Например, кулер высотой более 65 мм в корпус не поместится, а карты расширения должны соответствовать низкопрофильному исполнению. При расчёте места в стойке учитывается длина 700 мм вместе с монтажными элементами.
Конструкция и размещение компонентов

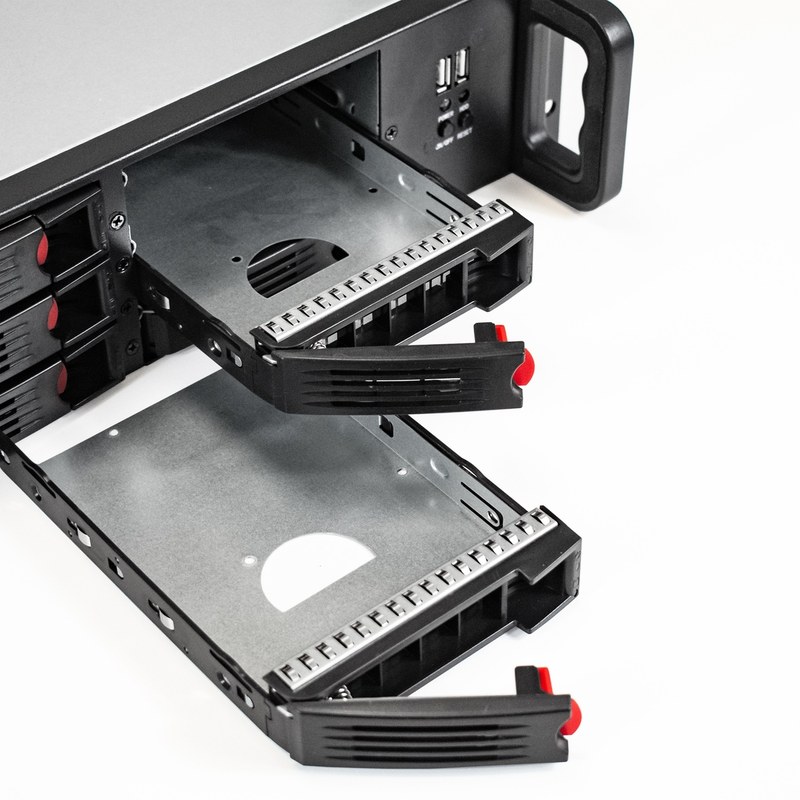

Внутри корпуса расположены посадочные места для материнской платы, дисковая корзина с объединительной платой и центральная зона охлаждения. Стальное шасси удерживает установленное оборудование и защищает его при монтаже в стойку. Чёрная передняя панель содержит органы управления и индикации, а корпусная часть выполнена в серебристом цвете. Дисковые отсеки соединяются с объединительной платой: питание к ней подводится через разъёмы Molex, а передача данных организована через SATA. Корзины поддерживают накопители с интерфейсами SATA I, SATA II и SATA III. Возможность извлечь отдельный диск через переднюю часть корпуса упрощает замену накопителя, если используемая система и схема хранения допускают такое обслуживание. Для подключения и контроля на передней панели предусмотрены:
- два порта USB 2.0,
- индикаторы Power и HDD,
- кнопки Power и Reset.
Слоты расширения позволяют установить до семи низкопрофильных плат. Это могут быть сетевые адаптеры, контроллеры хранения или другие совместимые платы. Блок питания типа 2U устанавливается отдельно; максимальное предусмотренное количество — один. В каталоге модели указана совместимость с блоками питания ExeGate ServerPRO-2UADS, однако фактическую мощность и разъёмы выбирают под конфигурацию сервера.
Охлаждение и принцип работы
В корпусе предусмотрены четыре вентилятора диаметром 80 мм, расположенные в средней части. Они создают воздушный поток через внутренний объём и помогают отводить тепло от процессора, накопителей и плат расширения. Итоговая температура зависит от мощности установленных компонентов, их расположения, нагрузки и температуры воздуха в серверной. Воздушный поток организуется так, чтобы тепло от работающих узлов перемещалось к зонам отвода. При сборке важно не перекрывать вентиляторы кабелями и не оставлять свободно лежащие провода на пути воздуха. Загрязнённые фильтры, пыль на вентиляторах и заблокированные отверстия ухудшают охлаждение, поэтому состояние корпуса периодически проверяют. В модели нет собственного управления температурой или регулировки скорости вентиляторов, указанной в спецификации. Контроль параметров системы выполняется средствами материнской платы, операционной системы или установленного серверного оборудования.
Монтаж и эксплуатационные особенности
Корпус предназначен для установки в стойку и требует надёжного крепления с учётом массы и полной загрузки компонентами. Перед монтажом проверяют глубину стойки, доступ к задней части и свободное пространство для подключения кабелей. Важно также учитывать выступающие ручки и монтажные уши: габаритная глубина с ними достигает 700 мм. При подготовке конфигурации учитывают несколько ограничений:
- материнская плата должна соответствовать одному из поддерживаемых форматов,
- процессорный кулер должен быть не выше 65 мм,
- платы расширения должны иметь низкопрофильное исполнение,
- блок питания приобретается отдельно для базовой версии корпуса,
- дисковая корзина рассчитана на девять накопителей 2,5 или 3,5 дюйма с поддержкой SATA I/II/III.
При обслуживании накопителей следует учитывать, что горячая замена зависит не только от корпуса, но и от контроллера, операционной системы и настроек массива. Само наличие отсеков Hot Swap обеспечивает физическую возможность извлечения диска, но не гарантирует безопасную замену при любой конфигурации сервера.
Применение
ExeGate Pro 2U650-HS09 используют там, где требуется разместить серверное оборудование в ограниченном пространстве стойки. Девять отсеков для дисков делают корпус подходящим для систем хранения, файловых серверов и вычислительных узлов с локальной дисковой подсистемой. Порты USB, индикаторы и кнопки на передней панели упрощают базовое подключение и контроль состояния без доступа к внутренним компонентам. Конкретная область применения определяется установленной материнской платой, процессором, контроллерами, блоком питания и дисками. Корпус не задаёт вычислительную производительность сам по себе, но обеспечивает совместимое размещение узлов и поддерживает их физическую интеграцию в стойку.
Таким образом, ExeGate Pro 2U650-HS09 представляет собой стоечный серверный корпус высотой 2U с поддержкой плат mini-ITX, mini-DTX, microATX и ATX, девятью отсеками горячей замены, семью низкопрофильными слотами и четырьмя вентиляторами. Его конструкция подходит для серверных систем с несколькими накопителями, если компоненты соответствуют ограничениям по высоте кулера, профилю плат и габаритам стойки. Корпус обеспечивает размещение и охлаждение оборудования, а функциональность готового сервера определяется установленными комплектующими.
