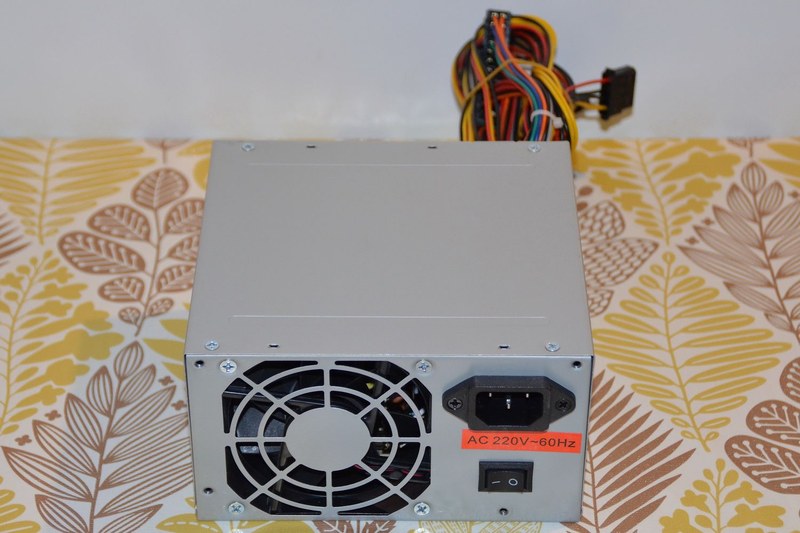

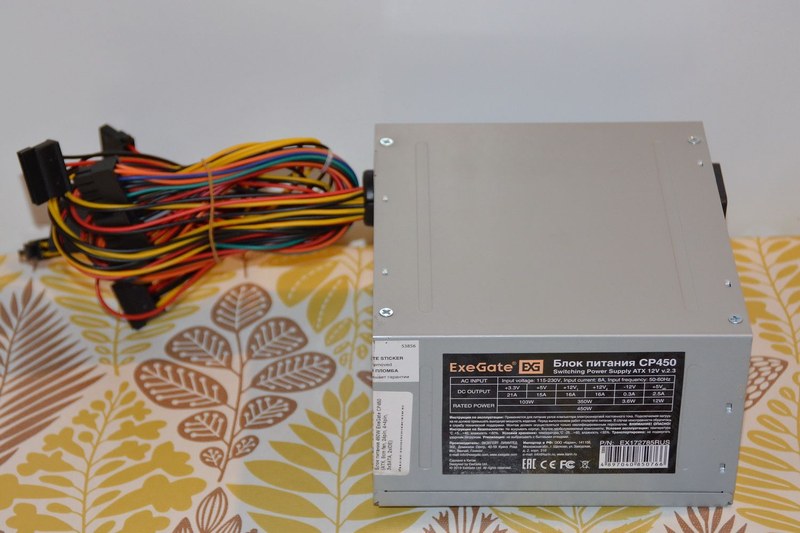

Блок питания ExeGate CP450 EX172785RUS — надежное электропитание компьютерных систем
ExeGate CP450 — компьютерный блок питания форм-фактора ATX с максимальной выходной мощностью 450 Вт. Он преобразует переменное напряжение электросети в стабилизированные линии постоянного тока, необходимые материнской плате, процессору, накопителям и другим компонентам системы. Модель предназначена для компьютеров с умеренным энергопотреблением, включая рабочие станции и отдельные промышленные ПК, если их суммарная нагрузка и требования к электропитанию соответствуют параметрам устройства.
Технические характеристики
Блок распределяет питание по нескольким выходным линиям. Для современных компьютерных компонентов особенно важны линии +12 В, используемые процессором и видеокартой, тогда как +3,3 В и +5 В обеспечивают питание отдельных узлов материнской платы и периферии. Номинальная мощность модели составляет 450 Вт, но нагрузка на отдельные линии ограничена собственными значениями. Основные параметры ExeGate CP450:
- форм-фактор ATX 12V v2.3;
- максимальная выходная мощность — 450 Вт;
- входное напряжение — 115–253 В переменного тока;
- частота сети — 47–63 Гц;
- максимальный входной ток — 8 А;
- ток линий +3,3 В и +5 В — 21 А и 15 А соответственно, их суммарная мощность ограничена 103 Вт;
- ток линий +12V1 и +12V2 — по 16 А, суммарная мощность линий +12 В — до 350 Вт;
- максимальная мощность линии +5 В standby — 12 Вт, линии −12 В — 3,6 Вт;
- размеры корпуса — 150 × 86 × 140 мм;
- рабочий диапазон температуры — от 0 до 40 C;
- заявленное среднее время наработки на отказ — 100 000 часов.
Мощность 450 Вт характеризует общий предел устройства, а не доступную мощность каждой линии. Поэтому при оценке совместимости учитывают не только сумму номиналов компонентов, но и потребление по +12 В. Значения параметров приведены для версии CP450, указанной в актуальной спецификации производителя.
Конструкция и подключения
Внутри корпуса размещены преобразовательные каскады, фильтрующие элементы, цепи контроля и защиты, а также вентилятор охлаждения. Сетевое напряжение проходит через входную часть блока и преобразуется в постоянные напряжения для выходных линий. Корпус стандартного размера рассчитан на установку в совместимый отсек ATX. Для подключения компонентов предусмотрены следующие разъёмы:
- 24-контактный разъём ATX для питания материнской платы;
- разъём CPU формата 4+4 pin для питания процессора;
- один разъём PCI-E 6+2 pin для видеокарты;
- три разъёма SATA для накопителей и совместимых устройств;
- два разъёма IDE (Molex) для периферии.
Набор разъёмов позволяет подключить базовую конфигурацию компьютера с одним разъёмом питания видеокарты PCI-E. Перед монтажом проверяют, совпадает ли тип коннекторов с требованиями платы и остальных компонентов. Недостающие разъёмы нельзя заменять случайными переходниками, если это создаёт нагрузку выше допустимой для кабеля или линии.
Принцип работы и защита
При включении блока входной каскад принимает переменное напряжение сети, а внутренний преобразователь формирует выходные линии постоянного тока. Эти линии подаются на компоненты через соответствующие разъёмы. Работа схемы зависит от суммарной нагрузки и её распределения: превышение допустимого уровня по одной из линий может вызвать отключение даже при мощности системы ниже 450 Вт. В спецификации CP450 перечислены следующие виды защиты:
- SCP — от короткого замыкания;
- OVP — от повышенного выходного напряжения;
- UVP — от пониженного выходного напряжения;
- OCP — от чрезмерного тока;
- OPP/OLP — от перегрузки по мощности;
- OTP — от перегрева;
- SIP — от импульсных помех и переходных процессов.
При срабатывании защиты блок ограничивает работу или отключает выходы, снижая риск повреждения компонентов. Наличие защит не заменяет правильного расчёта нагрузки, исправной электропроводки и свободного доступа воздуха к вентиляционным отверстиям.
Охлаждение и эксплуатация
Тепло от силовых компонентов отводится воздушным потоком, который создаёт вентилятор диаметром 8 см. Вентилятор имеет гидродинамический подшипник. Уровень шума в спецификации указан в диапазоне 30–35 дБА; фактический шум зависит от температуры внутри корпуса, нагрузки и условий вентиляции. При установке блок фиксируют в предназначенном для него отсеке корпуса и подключают к сети комплектным кабелем. Вентиляционные отверстия не должны упираться в стенку или перекрываться кабелями, фильтрами и другими деталями. Загрязнение пылью ухудшает охлаждение, поэтому состояние вентилятора и воздухозаборников периодически проверяют. Эксплуатация за пределами заявленного температурного диапазона может повысить нагрев компонентов и сократить срок их службы.
Таким образом, ExeGate CP450 представляет собой блок питания ATX мощностью 450 Вт с набором основных разъёмов для материнской платы, процессора, одного устройства PCI-E и накопителей. Две линии +12 В с суммарной мощностью до 350 Вт и комплекс защит позволяют использовать его в совместимых компьютерных системах с умеренным энергопотреблением. При эксплуатации важно учитывать ограничения каждой линии, обеспечивать вентиляцию корпуса и не превышать рабочий температурный диапазон. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте поставщика представлены устройства для оснащения производственных объектов и технической инфраструктуры. При закупке оборудования ExeGate CP450 учитывают его назначение, параметры электропитания и совместимость с компьютерной системой.
